导体变色 - 简版

Djj123
楼主
2020-07-27 15:16:20

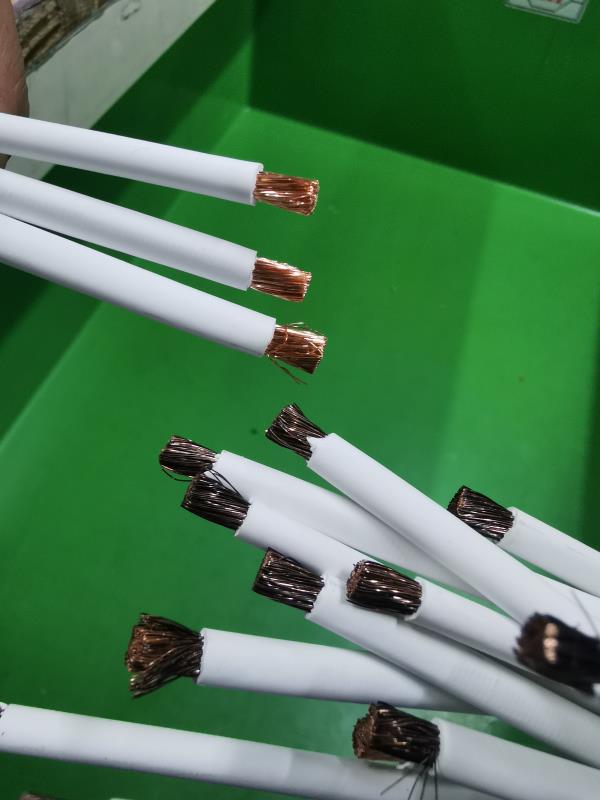

AEXF 8SQ 规格的线。客户反馈脱皮后变色，有图，有知道因为什么会变色成这样吗？微信图片_20200727151524.jpg

1210707738
1 楼
2020-07-27 16:05:32
进水氧化
reima
2 楼
2020-07-27 16:11:09
导体预热过高了
1944990683
3 楼
2020-07-28 11:55:55
reima:

导体预热过高了

你是魔鬼米？

Djj123
4 楼
2020-07-28 17:25:43
reima:

导体预热过高了

谢谢

Djj123
5 楼
2020-07-28 17:31:37
reima:

导体预热过高了

你好：首先谢谢你的分享，麻烦问一下，像这个规格的线，预热机温度在多少度最为合适啊！


jintaolq
6 楼
2020-07-29 08:04:12
导体氧化 梅雨季节容易受潮注意存放周转
Djj123
7 楼
2020-07-29 09:55:05
jintaolq:

导体氧化 梅雨季节容易受潮注意存放周转

一个线捆共150m客户用到中间发现导体这个颜色，头和尾部颜色都正常，正常变色不是这个颜色，

yuqile
8 楼
2020-07-29 10:59:45
应该是梅雨天，受潮氧化了，建议绞合导体半成品要外包PE膜
ht198408
9 楼
2020-07-29 11:56:01
我们公司好像也有类似情况，我们是JGG的线，连续几次发客户那里都发黑反馈，技术部也一直没有很好的解决，客户意见很大啊，现在。
Djj123
10 楼
2020-07-29 13:40:11
ht198408:

我们公司好像也有类似情况，我们是JGG的线，连续几次发客户那里都发黑反馈，技术部也一直没有很好的解决，客户意见很大啊，现在。

现在就是找不到具体原因是什么导致的，头和尾都好的，就中间一段颜色发黑，这无解啊

daoshudiyi
11 楼
2020-07-29 14:59:46
氧化 梅雨季潮湿
jintaolq
12 楼
2020-07-30 08:11:22
你们束丝工序是不是有做一半下班的情况 铜丝在设备上过夜的
裸露在外边的 一夜过来就已经开始氧化 只是当时看不明显
但是你要是对比刚领出来的铜丝颜色上就更深一点
主要是储存周转 再排查工艺过程接触过什么东西  线缆收尾端氧化可以理解 中间段问题就不太正常了
moveitgogo
13 楼
2020-07-30 08:50:00
如果确定没有进水，我认为大概率是铜线本身的问题！至于预热高了，我估计可能性不存在，毕竟导体就氧化了，操作工和品管都没有发现，这得多差的现场管理！曾经遇到过因为拉丝油的问题，导致铜线在加工成电线后，一段时间后慢慢氧化！
Djj123
14 楼
2020-07-30 09:29:18
jintaolq:

你们束丝工序是不是有做一半下班的情况 铜丝在设备上过夜的

裸露在外边的 一夜过来就已经开始氧化 只是当时看不明显

但是你要是对比刚领出来的铜丝颜色上就更深一点

主要是储存周转 再排查工艺过程接触过什么东西  线缆收尾端氧化可以理解 中间段问题就不太正常了

我们都是24小时两班运转的，不存在停机存放的现象，现在就是找不到什么原因，造成的

Djj123
15 楼
2020-07-30 09:33:42
moveitgogo:

如果确定没有进水，我认为大概率是铜线本身的问题！至于预热高了，我估计可能性不存在，毕竟导体就氧化了，操作工和品管都没有发现，这得多差的现场管理！曾经遇到过因为拉丝油的问题，导致铜线在加工成电线后，一段时间后慢慢氧化！

如果是铜线本身的问题，不可能存在一个线捆150m客户用到中间位置脱皮导体成黑色，正常导体接触空气氧化，不应该成深咖啡色或绿色吗?具体原因找不到，现在客户要求出改善对策，也没法给客户提供，太难了啊

weizi2
16 楼
2020-07-30 17:13:14
说一个之前遇到的情况，普通的RVV 4*1线，300m/卷，我们送货到物流公司，中途遇见下暴雨，物流公司场地是露天的，下雨不收货，没办法又把电缆拉回厂里，就这么一通折腾，电缆淋了好多雨。第二天怕进水还专门晾晒了一天才发的货。结果差不多1个月后，客户投诉多卷电缆铜丝氧化，1平方这么小的线芯，最长的氧化7-8米，颜色也是发黑。后来我们专门做了跟踪对比试验，结果发现两家供应商的铜丝一家氧化的严重，另一家轻微，平时颜色偏深、偏红的氧化严重，另外一家铜丝发白、黄亮的氧化轻微。另外，通常的进水进不了多长，但是遇到温差比较大的天气，铜丝里的水变成水蒸气，串气，氧化的就长了。
moveitgogo
17 楼
2020-07-31 08:35:59
moveitgogo:

如果确定没有进水，我认为大概率是铜线本身的问题！至于预热高了，我估计可能性不存在，毕竟导体就氧化了，操作工和品管都没有发现，这得多差的现场管理！曾经遇到过因为拉丝油的问题，导致铜线在加工成电线后，一段时间后慢慢氧化！

Djj123:

如果是铜线本身的问题，不可能存在一个线捆150m客户用到中间位置脱皮导体成黑色，正常导体接触空气氧化，不应该成深咖啡色或绿色吗?具体原因找不到，现在客户要求出改善对策，也没法给客户提供，太难了啊

恰恰是中间位置有氧化，才更说明是导体问题。有时候反逻辑的事情，需要深入去研究，其实也是合符逻辑的。

草原雄鹰
18 楼
2020-08-03 09:59:09
怪现象，期待正解中
117048168
19 楼
2020-08-04 10:22:30
小白学习中
f1012
20 楼
2020-08-05 09:07:08
是不是导体生产过程中，有停机查看导体情况，人为触摸之类的，梅雨天气，湿度大，人手接触多了，也会造成这样的情况的。
bob5203
21 楼
2020-08-05 14:31:54
导体氧化变色的原因很多，预热过高、过度氧化、空气湿度大或吹风受潮等。 还有个很关键的，材料的抗氧性。 有的材料用于铝和镀锡导体没问题，但用于铜丝就明显了。
- 本帖结束 -
