电线电缆网 > 新手区 > 请大家帮忙分析一下，护套僵块，疙瘩，都集中在合胶缝处，是什么原因造成的？（完整版）

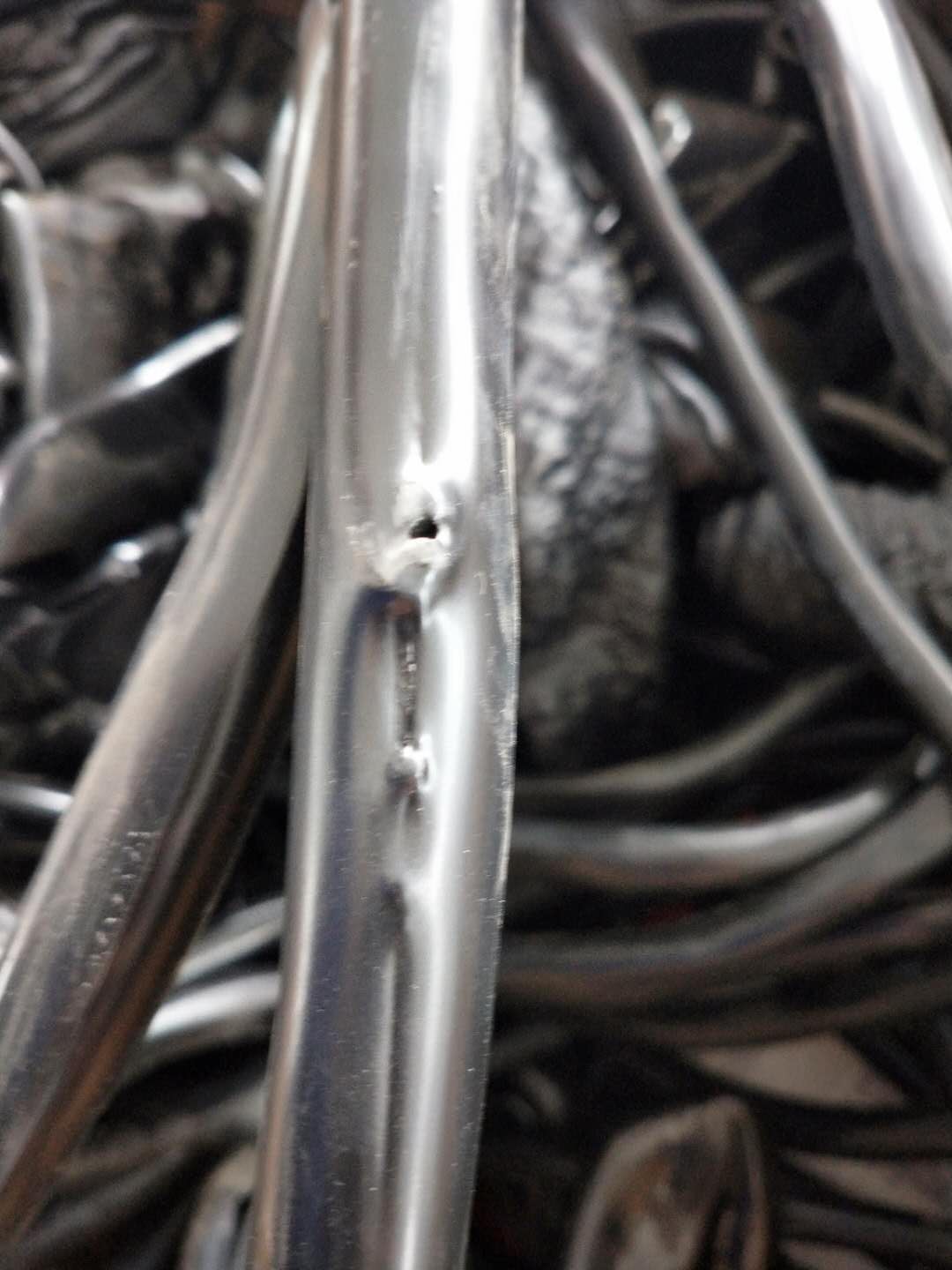

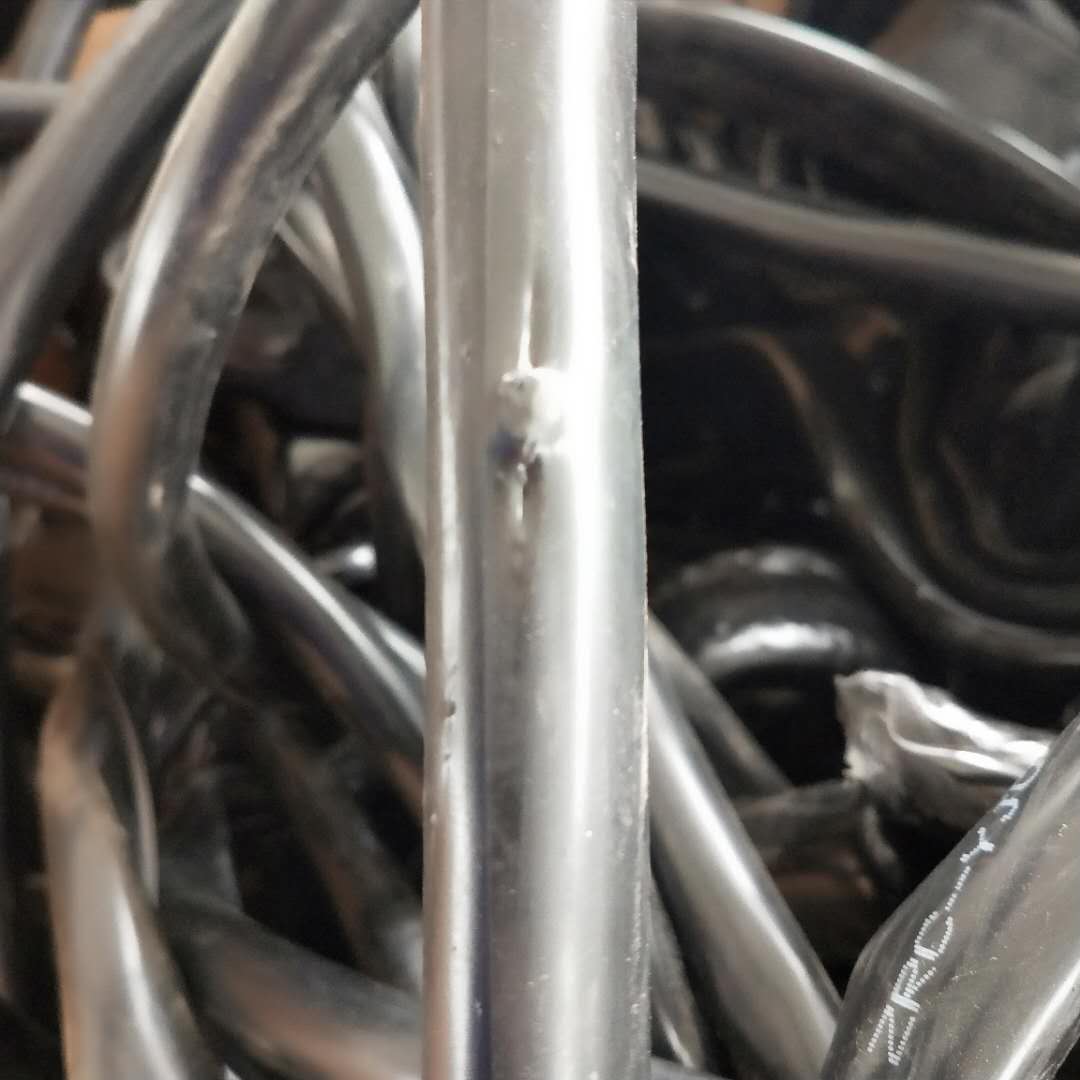

请大家帮忙分析一下，护套僵块，疙瘩，都集中在合胶缝处，是什么原因造成的？ - 无图版
wanlan348 --- 2020-07-21 11:32:51
1
wanlan348 --- 2020-07-21 11:34:48
2
都是在刚开机时，或停机一段时间，重新开机时，会特别严重，生产了两三百米后就好转了，到底是何原因，工人说是原材料的问题。
游客 --- 2020-07-21 12:42:53
3
机头没加滤网？
daoshudiyi --- 2020-07-21 16:25:18
4
滤网放2层 估计开机前螺桶螺杆没清理或者料在螺桶内停留时间过长有焦了吧。
游客 --- 2020-07-21 16:33:11
5
1.混料 2.加工温度不够 3.换网目清理机头 4.停机时间久了，开机前先快速排料
匿名 --- 2020-07-24 18:45:47
6
机头合胶缝位置确实容易出现问题，关键要看温控。开机200米就消失的情况，就是提醒你要多排料，让PVC充分塑化。
或者通过适当提高机头、机脖温度来加快塑化。
1251504121 --- 2020-07-25 08:44:01
7
停机时间长产生的焦料 看看模具有没有台阶
jintaolq --- 2020-07-25 10:43:33
8
看机头内部 和芯棒模芯 有没有可能积料的地方产生死料
观察机头加热块 下方的 是否有悬空现象没有与机头紧密结合导致底部加热不充分
其他的楼上都总结了 参照去排查就行
