铜线折弯鼓包什么原因导致的? - 简版
wuyijie
楼主
2020-07-13 17:20:03

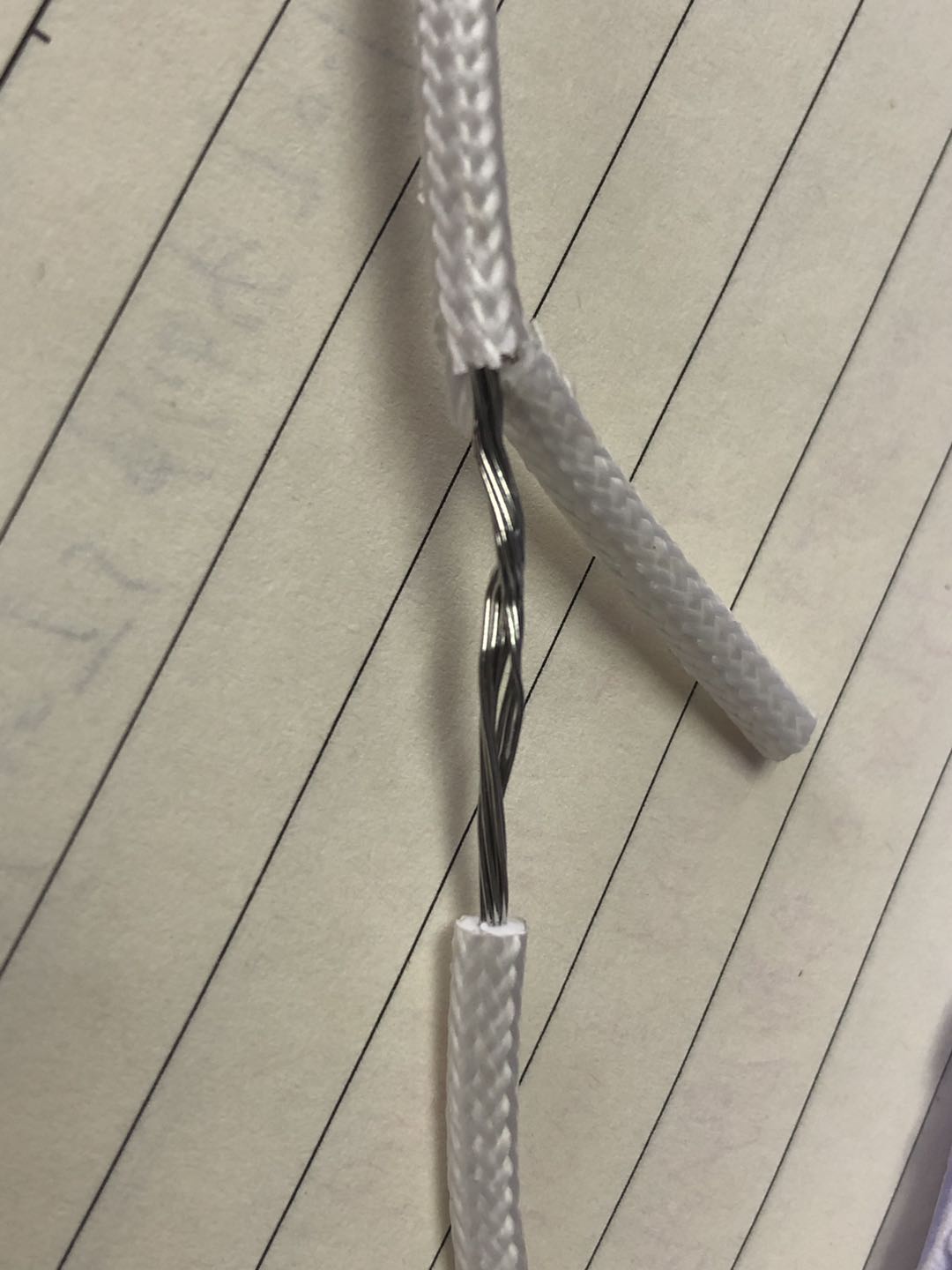

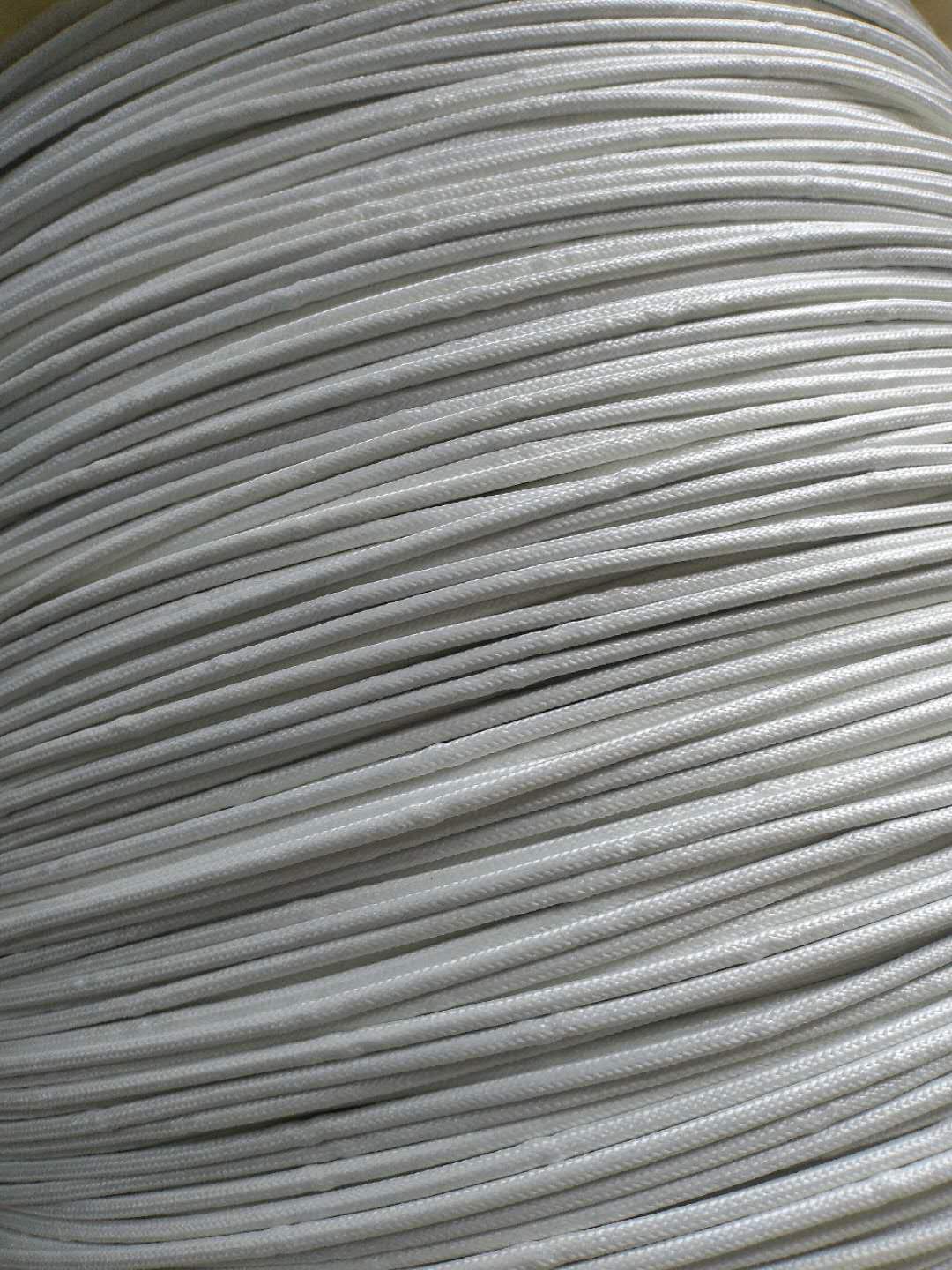

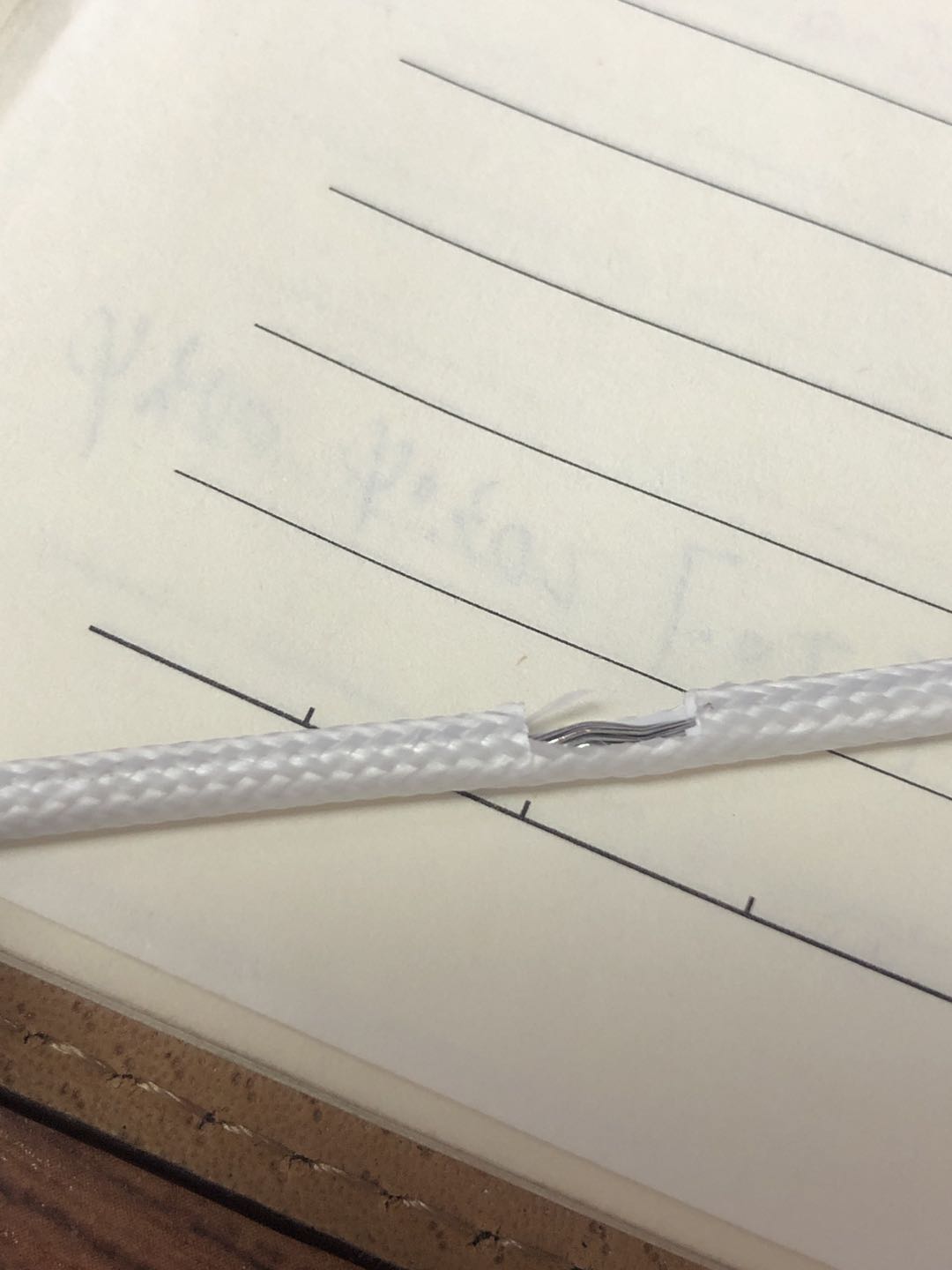

这样的鼓包是什么原因导致的?谢谢.
游客
1 楼
2020-07-13 17:34:53
请说下导体结构，尺寸，节距，这样才好为你分析原因
lsdb2008
2 楼
2020-07-13 18:37:54
是硅胶编织电线涂层打扭？老问题
wuyijie
3 楼
2020-07-14 08:10:42
lsdb2008:是硅胶编织电线涂层打扭？老问题
谢谢,是硅胶编织线.铜线里面有的弯折得很厉害.是过油那里导致的吗?不是挤出的时候?偶尔会有这样的情况.这次这一轴都是.导体是9/0.3TS
lgzh63
4 楼
2020-07-14 09:09:52
降低导体的绞合节距比试试。
fd1007
5 楼
2020-07-14 09:20:37
单丝大了，绞距放小才能降低鼓包哟
daoshudiyi
6 楼
2020-07-14 09:35:16
打扭了，调整单丝和绞距
wuyijie
7 楼
2020-07-14 10:35:22

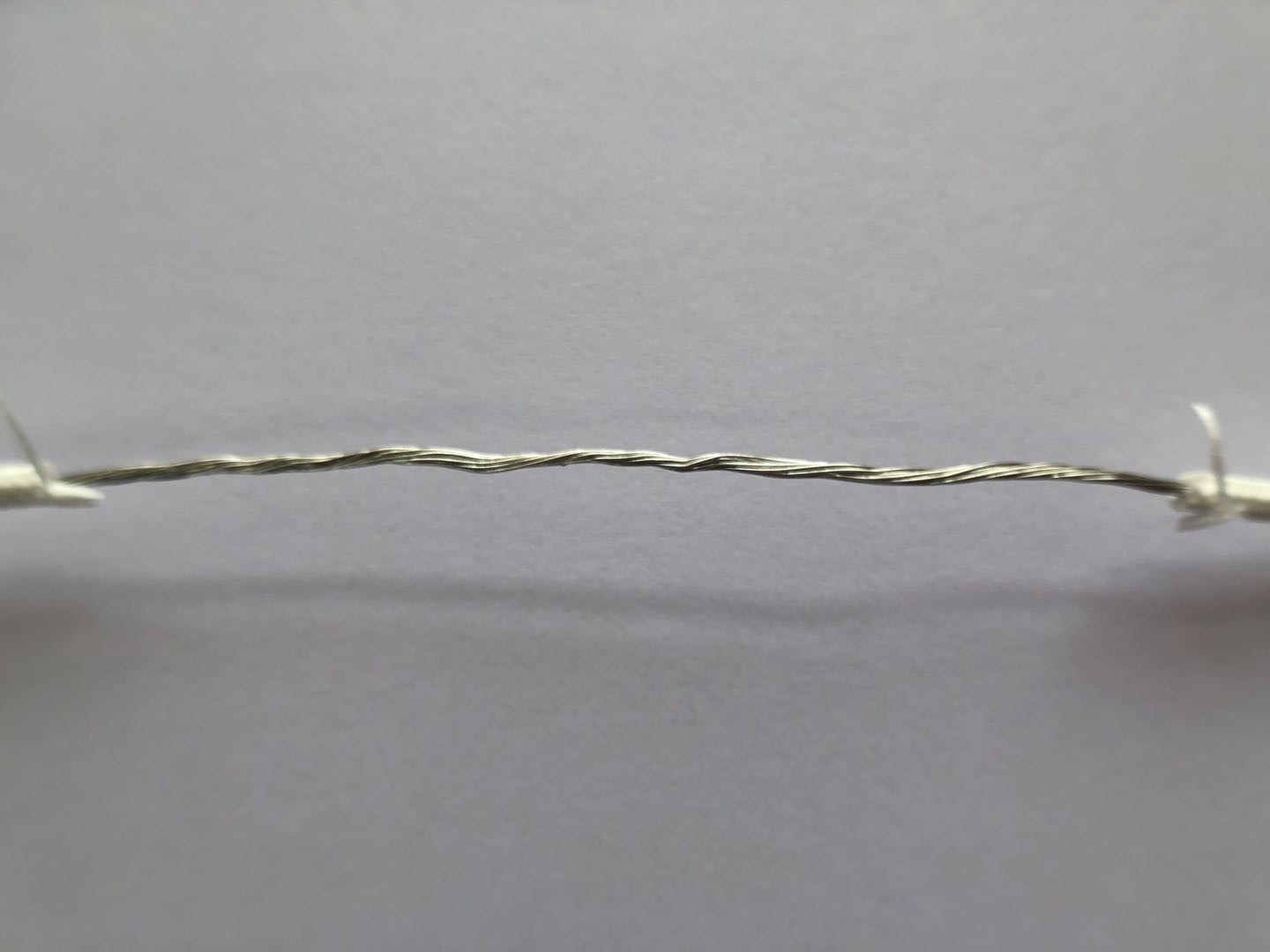

我从中间剥开,中间铜线是这样的情况,会不会是挤出时内模小了,卡模了.
122378695
8 楼
2020-07-14 10:44:21
有可能是挤压力大 ，往后赶的灯笼罩
dushiming
9 楼
2020-07-14 12:31:43
绞线前单丝的机械性能检测了吗？
weizi2
10 楼
2020-07-14 13:10:03
编织过程，绝缘线芯拉细，去除张力后绝缘回缩，铜丝没办法回缩就弓起，可以对比一下前后丝径或者导体电阻。
jintaolq
11 楼
2020-07-15 08:26:36
weizi2:编织过程，绝缘线芯拉细，去除张力后绝缘回缩，铜丝没办法回缩就弓起，可以对比一下前后丝径或者导体电阻。
这就说出9楼回复的 根本原因
jintaolq
12 楼
2020-07-15 08:31:58
wuyijie:?我从中间剥开,中间铜线是这样的情况,会不会是挤出时内模小了,卡模了.?
可适当把挤出模芯适当放大一点 试试有没有改善
这个本质原因还是绝缘层带着导体绞合的外层窜动了
wuyijie
13 楼
2020-07-15 10:45:16
感谢大家的回复!
13383733520
14 楼
2020-07-16 09:19:45
怎么感觉像是导体张力不均匀导致的鼓包
1032165712
15 楼
2020-07-16 12:00:11
丝有点粗啊
