电线电缆网 > 产品认证 > 怎样使UL1007/2464/2468线材变得耐折弯（完整版）
怎样使UL1007/2464/2468线材变得耐折弯 - 无图版
lulinhui0107 --- 2020-06-15 14:52:50
1

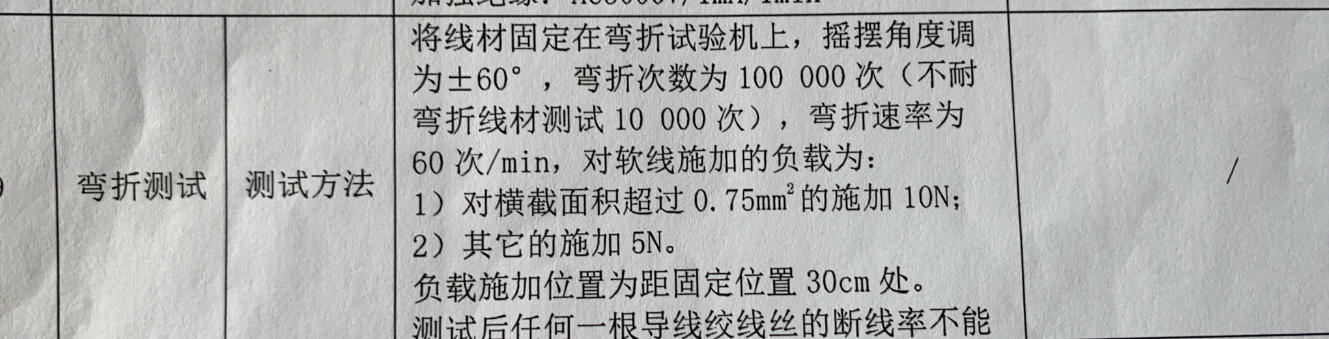

各位大佬们，怎样使UL1007/2464/2468线材变得耐折弯，改变导体股数和线径，外被材料，还要通过UL和RoHs，测试环境是±60°C摇摆测试下达到100000下以上，谢谢。
amjjaj --- 2020-06-15 15:36:05
2
R角25.4的还是 直角的？ 要是25.4的可以把整个线的支撑做好，绞距再设计小一点，外皮稍微硬一点可以试试看。直角的很难做到
lulinhui0107 --- 2020-06-15 17:29:30
3
amjjaj:R角25.4的还是 直角的？ 要是25.4的可以把整个线的支撑做好，绞距再设计小一点，外皮稍微硬一点可以试试看。直角的很难做到
外被硬了不是更容易断线了吗
fomosa --- 2020-06-16 08:25:54
4
学习了，谢谢。 感觉好多外被材料都过不了
921010 --- 2020-06-16 08:25:59
5
用0.08铜丝 我做过实验能通过摇摆测试的
hailongxu --- 2020-06-16 13:34:50
6
导体加填充胶，做成纵向气密水密的导体，再做绝缘。可以提高弯曲摇摆的性能。以前有做过对比试验。不加胶导体，一根10几万次断了，根78万次断了。加胶的导体，同样两根全都在105万次以上才断。加胶导体，我这边可以提供，有兴趣大家一起研究一下。徐先生13361938311
hekejiu --- 2020-06-16 14:44:32
7
用上面楼主说的0.08的导体，再就是绝缘材料用铁佛龙的额，弯折1000万次都可以的
hekejiu --- 2020-06-16 14:51:40
8
我之前的公司，拿过LTK的就是这么1款导线就是耐弯折1000万次以上，就是常用的医院的那种血液分析化验的小设备的摇摆动作。UL的型号肯定不是1007,2464
lulinhui0107 --- 2020-06-16 15:32:09
9
感谢大佬提供办法，我现在试一下
lulinhui0107 --- 2020-06-16 15:35:11
10
我这个是用在按摩椅线束里的
moveitgogo --- 2020-06-17 08:41:51
11
hekejiu:用上面楼主说的0.08的导体，再就是绝缘材料用铁佛龙的额，弯折1000万次都可以的
不要信口开河，好吗！
moveitgogo --- 2020-06-17 08:46:13
12
一般增加摇摆能力的办法：提高绝缘料的强度；导体内部填充高强度材料如Nylon, Kevlar等；导体节距稍减小；导体单丝直径减小等。对于一些特殊线材，还得有些特殊办法，具体看线材的结构。
hekejiu --- 2020-06-17 10:59:45
13
楼上这位大师，哪个地方是信口开河？请赐教！，本人愚钝！
hl5825 --- 2020-06-17 11:09:22
14
hekejiu:用上面楼主说的0.08的导体，再就是绝缘材料用铁佛龙的额，弯折1000万次都可以的
绝缘材料改成铁氟龙还能是UL1007吗？
hl5825 --- 2020-06-17 11:15:16
15
导体部分可采用，0.08多股加铜箔丝（防弹丝），绞距要小。绝缘PVC可以找加橡胶粉的配方，增加PVC耐蠕变性（增加韧性），绝缘PVC硬度32~35p不能太软。
lulinhui0107 --- 2020-06-17 11:27:17
16
hl5825:导体部分可采用，0.08多股加铜箔丝（防弹丝），绞距要小。绝缘PVC可以找加橡胶粉的配方，增加PVC耐蠕变性（增加韧性），绝缘PVC硬度32~35p不能太软。
电子线里加棉线，尼龙丝这些，还能不能用全自动机直接裁线加压端子，谢谢。
moveitgogo --- 2020-06-17 17:51:39
17
hekejiu:楼上这位大师，哪个地方是信口开河？请赐教！，本人愚钝！
你知道1000万次是什么概念吗？
398947768 --- 2020-06-18 08:53:42
18
确定是UL1007/2464/2468系列的线啊？这个一般的普通线材，要弯折？？
jintaolq --- 2020-06-18 11:51:41
19
导体使用6类及以上 导体节距及成缆节距适当减小 另一个则是绝缘及外被的材质 要能耐的住弯曲 这个你可以咨询材料供应商
本身你这个要求也没有那么高 在设计的时候要考虑成本 能够过要求就行了
导体内部不需要加强填充 你这个要求没有到那种程度
另外还有个比较重要去的前提条件 弯曲半径 这个要确认的 会直接影响到弯曲的次数
345061378 --- 2020-06-23 09:16:42
20
没有弯折半径吗？
匿名 --- 2020-06-24 18:55:02
21
如果型号固定了，就只能改导体结构和胶料硬度了，单根导体改细0.05mm导体，里面增加抗拉丝（特柔导体，防弹丝，）PVC选择高帕数软Pvc，比如60P的PVC，越软的线，弯折摇摆的次数越多。如果可以采用XLPE材质的，比如UL1007、2468对应UL3385、4384的XLPE的材质可以更好的做到弯折摇摆的要求
游客 --- 2020-07-24 11:36:44
22
学习了
