电线电缆网 > 特种电缆 > 内芯线对绞,护套FEP,外层怎么做到像图样这样均匀的皮厚?（完整版）

内芯线对绞,护套FEP,外层怎么做到像图样这样均匀的皮厚? - 无图版

wuyijie --- 2020-04-27 12:06:35

1


矿物电缆CM --- 2020-04-27 12:11:51

2

护套下面是铜丝编织？
chicheng --- 2020-04-27 12:18:45

3

做过网络线没有？可以从做网络线中寻找答案。
游客 --- 2020-04-27 12:46:16

4

没有觉得这有什么特别的难呀！FEP护套都是拉管的，同心度都是很好的。

游客 --- 2020-04-27 12:51:03

5

配好模具拉伸比（杜邦料拉伸比80~120，大金料70~100），抽真空。出模锥度长度控制在10~20mm.一般都不会有问题。
jintaolq --- 2020-04-27 13:21:35

6

感觉你说的这种情况 像是模芯选大了导致的
如果模芯内孔是合适的话就是模芯内孔固定成缆芯线的这一段太短了
加长这一段会稳定一些 重新做个模芯试试
wuyijie --- 2020-04-27 13:34:20

7

chicheng:

做过网络线没有？可以从做网络线中寻找答案。

挤管式.

lls1112 --- 2020-04-27 13:57:01

8

这个就像平时做扭纹线一样, 使用套管模具, 内膜稍微往后退一点, 包紧一点.
fpt913 --- 2020-04-27 15:52:53

9

这种线原来我做过，像你这个形状的，不太好控制，客户不接受外观。
 后来里面加填充，整个线圆滑，圆润，相当漂亮。
tian124 --- 2020-04-27 16:14:40

10

加填充，押空管。
miss0521 --- 2020-04-27 17:52:15

11

我们都是加填充，而且楼上的回答都很不错
YPont --- 2020-04-27 21:54:44

12

采用半挤压模式，一定要调好偏心度。还有就是挤出设备最好采用直流电机的。收放线张力保持平稳，基本就可以了。
hl5825 --- 2020-04-28 11:18:44

13

先计算好模具的引落比和引落平衡，铁氟龙都是套管押出引落比和引落平衡没问题的话很好开的，可以把线材结构发出来，我帮你计算模具，你在试试看。
chicheng --- 2020-04-28 12:55:25

14

把内模管长做到10mm，就可以了
迷儿 --- 2020-04-28 16:49:12

15

YPont:

采用半挤压模式，一定要调好偏心度。还有就是挤出设备最好采用直流电机的。收放线张力保持平稳，基本就可以了。

杨兄，FEP我以前真没开过半挤压的呢；

楼主护套偏心了，个人觉得是首件同心度调整就没做好，FEP护套线这么多了还没听生产说偏心问题

hailongxu --- 2020-04-28 19:43:23

16

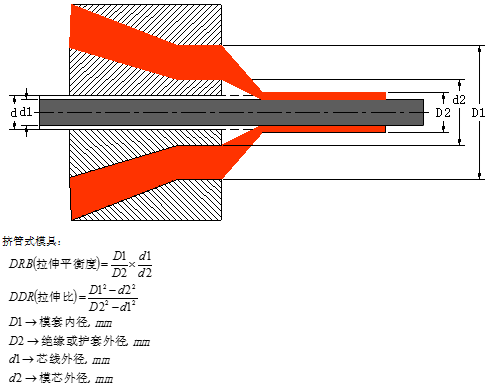

FEP挤出还没有见过用半挤压式做的。全是用挤管式。关键在模具的选择上，这一点你需要与原材料供应商沟通好，了解清楚你所用牌号的FEP，它加工时的拉伸比是在什么范围内。拉伸比DDR的计算公式如下图。

挤出时，适当抽真空，有利于做紧，外观稳定，厚度均匀。抽真空时控制好锥管长度在10~20mm比较合适。


NDCB --- 2020-04-28 23:09:47

17

游客 --- 2020-04-29 11:17:27

18

看结构，楼主的本意是做扁线对吧。

FEP基本都是采用挤管式的，可以将内模孔加工一下，做成芯线形状，比芯线稍大，不影响过线，让芯线过线过程中不会翻转即可。内模外沿还是做圆形，反正护套料随芯线走向，最后定型还是以芯线形状为准。然后安装内模时，内模孔水平，这样偏心可以很好调整。

Erickshang --- 2020-06-08 15:08:32

19

可能产生原因：
1.模具选配过大，锥管长度过长，料从模口出来后有一定的下坠造成
2.首件偏心未调好。
460180520 --- 2020-06-17 10:25:24

20

看图偏心控制的很好，要么用半挤压的，模芯往后缩点，要么就是挤管的，但是要抽真空。
fd1007 --- 2020-07-14 09:30:28

21

套管型的挤出，应该可以解决
285683230 --- 2020-07-15 12:27:56

22

主要配模，拉伸比，张力控制，还有开机速度，开机速度对这个挤出也有一定的影响，速度可以对比下。
1032165712 --- 2020-07-16 12:02:39

23

挤压的多好
1730946551 --- 2020-08-04 16:54:41

24

1.FEP外被押出肯定要用挤管押出，否则开皮开不出来。
2.厚薄不均匀，主要是内外模的匹配及内模突出外模的长度，控制好拉伸比。

273610317 --- 2020-08-07 11:30:02

25

hailongxu:

FEP挤出还没有见过用半挤压式做的。全是用挤管式。关键在模具的选择上，这一点你需要与原材料供应商沟通好，了解清楚你所用牌号的FEP，它加工时的拉伸比是在什么范围内。拉伸比DDR的计算公式如下图。

挤出时，适当抽真空，有利于做紧，外观稳定，厚度均匀。抽真空时控制好锥管长度在10~20mm比较合适。



请问一下模芯的外径怎么计算呢？

273610317 --- 2020-08-07 11:30:03

26

hailongxu:

FEP挤出还没有见过用半挤压式做的。全是用挤管式。关键在模具的选择上，这一点你需要与原材料供应商沟通好，了解清楚你所用牌号的FEP，它加工时的拉伸比是在什么范围内。拉伸比DDR的计算公式如下图。

挤出时，适当抽真空，有利于做紧，外观稳定，厚度均匀。抽真空时控制好锥管长度在10~20mm比较合适。



请问一下模芯的外径怎么计算呢？

hailongxu --- 2020-09-10 11:15:13

27

hailongxu:

FEP挤出还没有见过用半挤压式做的。全是用挤管式。关键在模具的选择上，这一点你需要与原材料供应商沟通好，了解清楚你所用牌号的FEP，它加工时的拉伸比是在什么范围内。拉伸比DDR的计算公式如下图。

挤出时，适当抽真空，有利于做紧，外观稳定，厚度均匀。抽真空时控制好锥管长度在10~20mm比较合适。


273610317:


请问一下模芯的外径怎么计算呢？

你找一幅合适的内模，用游标卡尺量一下就可以了。


zxc7639272 --- 2020-10-28 09:55:09

28

FEP都是拉管做的呀，挤出过程中抽真空就可以做出这种效果

272219639 --- 2021-03-23 09:30:18

29

半套管拉出来的就是这么平均，楼主不要用实芯押出就好了，
sun110110110110 --- 2021-03-24 10:55:31

30

押出时候是半加压进行押出，借鉴铁氟龙抽气让内护套均匀的附着在线的表面，不知道对不对，你自己试验一下吧，

hcyleo22 --- 2021-05-04 17:21:34

31

成缆加填充即可

HONEY168WW --- 2021-05-06 10:01:50

32

抽真空，使用套管模挤塑成型
1066532340 --- 2021-05-08 14:53:54

33

采用套管模，注意拉伸比
victoryan --- 2021-05-28 17:07:26

34

看图示 应当是管状的
wyjsy --- 2021-06-28 10:13:19

35

路过
528585444 --- 2021-08-23 09:20:26

36

YPont:

采用半挤压模式，一定要调好偏心度。还有就是挤出设备最好采用直流电机的。收放线张力保持平稳，基本就可以了。

现在变频比直流好很多了，我们的设备现在基本全部是变频，除非客户指定否则我们出厂都是变频的，楼主所说的问题除了模具的问题，我觉得与温度，设备也有关联的


zjfc1988 --- 2022-01-21 16:36:48

37

平衡参数配大点，配合抽真空做紧点，缆芯绞距可以做大点
eboybay --- 2022-05-09 15:00:22

38

换90以下的设备，调好偏心
zzb8 --- 2022-07-02 10:58:28

39

拉伸比太小、椎体过长、模具定径太短，或者材料本身（回料）有问题都会出现这种现象

liulitong0415 --- 2022-09-01 14:53:56

40

dzb148 --- 2022-09-25 20:30:08

41

套管加抽真空
617539007 --- 2022-10-26 10:42:56

42

如需FEP材料可以咨询微电13927673033
枯木逢春 --- 2022-10-29 21:24:52

43

这个就是常规产品，厚度均匀才是正常的，厚度不均匀才有难度
游客 --- 2022-12-23 14:32:09

44

zwh227912 --- 2023-03-23 16:19:28

45

1
416013943 --- 2024-11-05 16:14:11

46

学习
