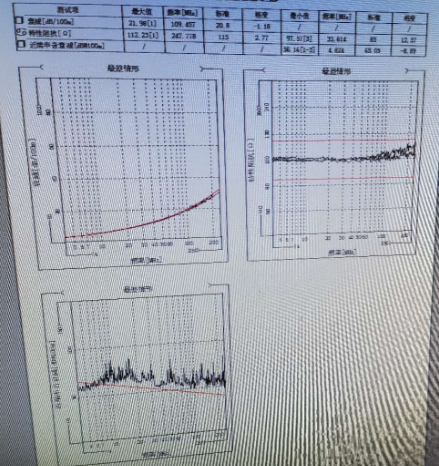

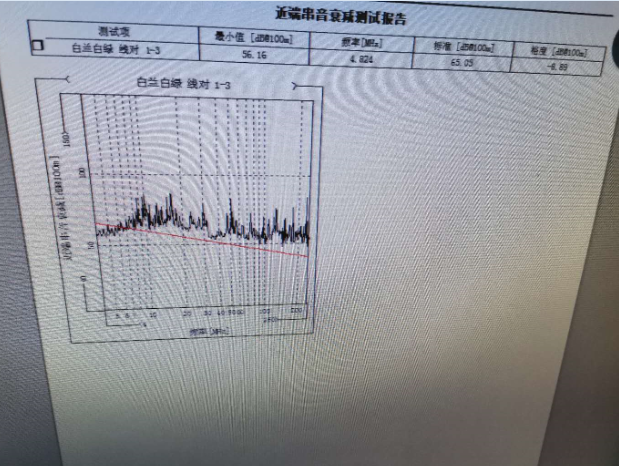

非屏六类线，最近出现一批近串故障。现象是1-3之间近串曲线在近频段（4-7MHZ）处掉线（正常的线是好的）
（1）把1对和3对换到2与4的位置测试，故障现象是一样的
（2）查了生产记录，不同的对绞机组合都出现了相同的故障，
（3）单线导体伸率也抽测了下，抽测结果铜丝伸率差别不大
（4）单线的偏芯也抽查了一下，发现偏芯与正常的线没什么分别
请帮忙分析下这种现象可能是什么原因导致的
sdtebh
1 楼
2020-04-25 10:57:09
做大电缆的路过
slikin
2 楼
2020-04-26 08:24:25
绝缘芯线，对绞芯线的对称性，对绞节距的大小，对绞节距的配合都可以影响串音
limingxing
3 楼
2020-04-26 08:44:09
这种情况我也遇到过，你把测试的线放开一些，就是成圈的直径大一些，再测试一次就会通过了。
hl5825
4 楼
2020-04-26 09:04:50
应该是对绞线绞距成缆后有偶合现象造成近端串音，可以按楼上说的将成圈的直径放大，也可以梅花收线，如要根治就从绞距入手调整。非屏六类线很好过的。
hl5825
5 楼
2020-04-26 09:04:50
应该是对绞线绞距成缆后有偶合现象造成近端串音，可以按楼上说的将成圈的直径放大，也可以梅花收线，如要根治就从绞距入手调整。非屏六类线很好过的。
gafen2012
6 楼
2020-04-26 09:52:41
做十字骨架的路过
dxdlwwxlw
7 楼
2020-04-27 10:00:15
正常的线都是没问题的，这个问题以前出现过一次，经查可能 是单线铜丝伸率差别太大导致。但这次铜丝伸率量了几段，没发现有较大差别。
游客
8 楼
2020-04-27 12:21:46
很有可能还是同心度不够。
游客
9 楼
2020-04-27 12:22:43
看图形串音整体水平不是很高。
