TPU护套表面有凹坑，请各位指点 - 简版
jishubu12
楼主
2019-11-25 15:34:59

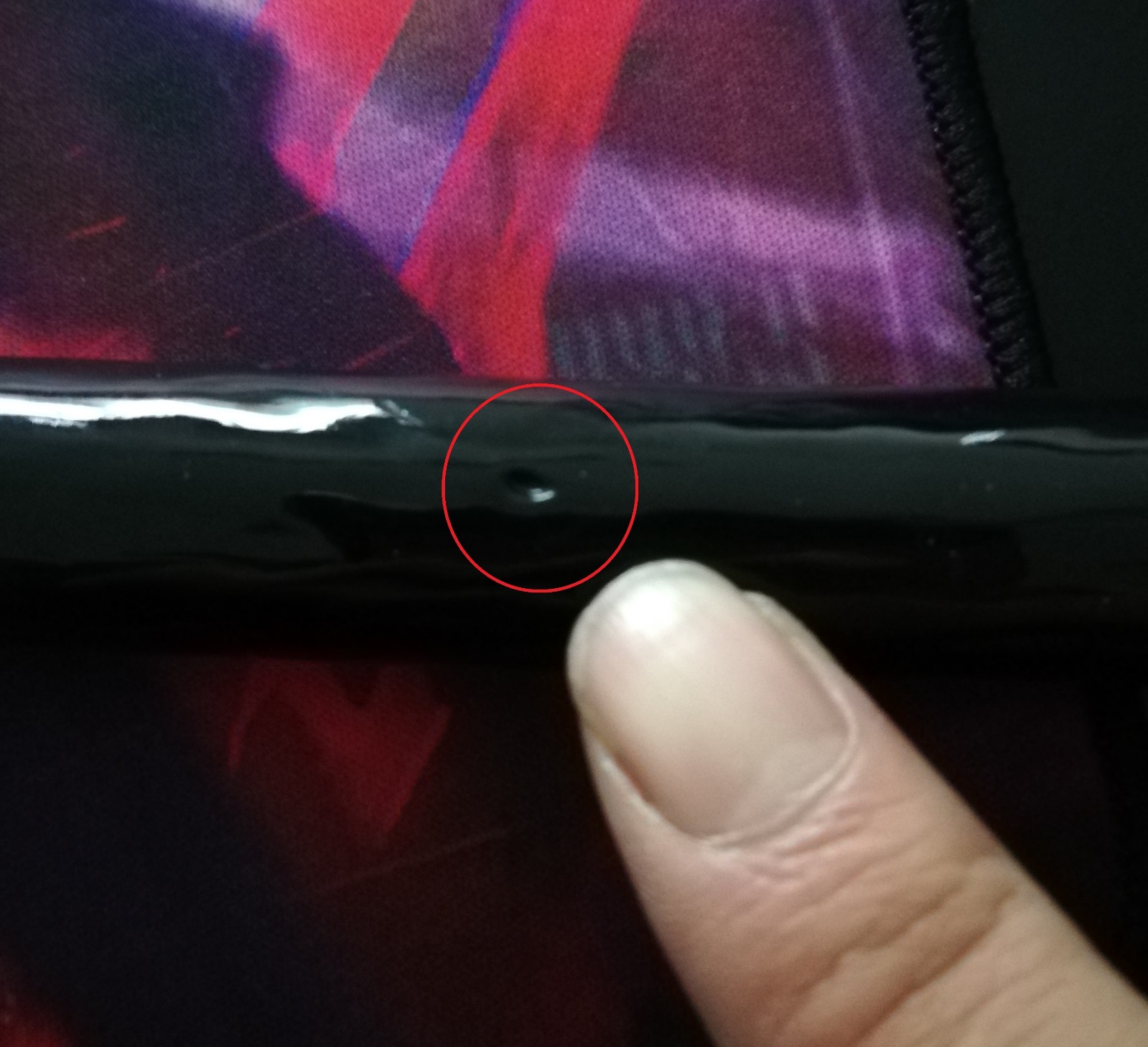

生产拖链电缆时，缆芯外径15.5mm，TPU护套外径18.3mm，TPU护套挤出模具口时，护套表面有凹坑，请各位指点啥原因，谢谢
LAXWEN
1 楼
2019-11-26 09:42:27
胶料问题
moveitgogo
2 楼
2019-11-26 13:18:51
这样的坑是见都没见过！
游客
3 楼
2019-12-01 15:27:26
1.熔融段温度适当降低，同时机头法兰温度适当升高；2.加滤网；这两种方法可以同时使用，如还不能消除建议换螺杆再试一次，还不能消除就换一个厂家的料试试
李尚联
4 楼
2019-12-12 14:30:27
外模模口有硬胶块吗，是一直有还是间断性的
47752776
5 楼
2019-12-18 11:56:49
估计多数是原料的问题
775736011
6 楼
2019-12-28 16:36:24
是不是TPU材料，1、建议游客方法调整温度，控制在160-230之间，必要是清机处理；2、同时可以考虑是不是挤出压力问题，试一试分内护和外护挤出。模具选择最好不要太大。聚乙烯材料是否可以考虑冷却水气泡导致，改用温热水。
wuzhijun05
7 楼
2020-02-26 17:10:33
1、温度高了
2、押出速度快了
jishubu12
8 楼
2020-02-27 12:00:58
李尚联:外模模口有硬胶块吗，是一直有还是间断性的
间断性的，每几米就有一个
