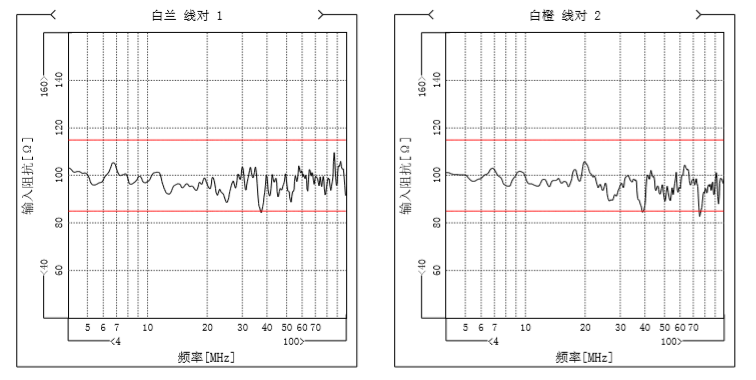

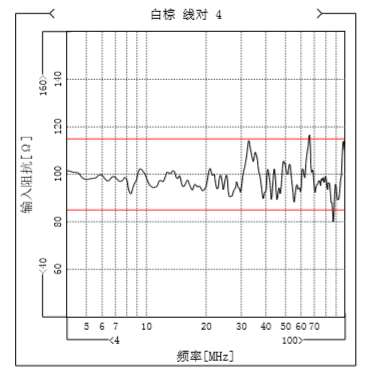

image.png请问各位精英,CAT5E 测试阻抗如图:这种测试结果是生产工艺出问题,还是设计出问题? 导体19/0.10TC  ID:0.95±0.03MM 绝缘HDPE.

sa571328 --- 2019-10-30 16:15:32

2

设计没问题,主要还是工序上设备涨力影响,最好放上四对一起分析
XIZICH --- 2019-10-31 08:15:54

3

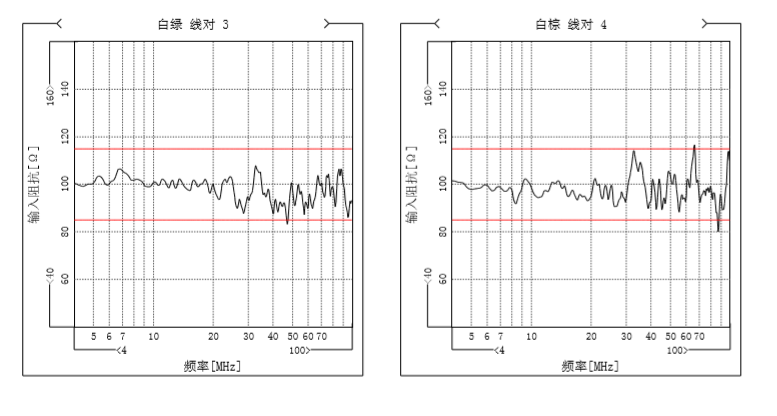

image.pngimage.png这是四对测试的结果。

sa571328 --- 2019-10-31 12:02:15

4

白棕对绞节距可能是最大的,看来整体设备不是非常稳定,建议可以改小白棕对绞节距。
audade --- 2019-10-31 18:42:45

5


chicheng --- 2019-11-01 09:10:51

6

也可以再试试把四对放到最稳定的一台机器上生产
XIZICH --- 2019-11-01 15:06:53

7

都是在一台机器上生产的,这种现象是什么原因造成的?
carey210 --- 2019-11-02 08:48:41

8

说真的,就是绝缘外径大了的原因
moveitgogo --- 2019-11-05 09:26:12

9

绞距各是多少?
游客 --- 2019-11-06 13:07:28

10

测试夹具有一半的问题,线头剥短一点,不要让一对线的两根线分开,设备的稳定性或是工艺也存在一些问题,如对绞放线张力不一致或护套押的比较松。
zyf15715880318 --- 2020-01-02 16:41:42

11

看你这个绝缘设计,应该是屏蔽产品对吧,可以把定径模具改小一点,护套也适当紧一点,阻抗可以压下去的
