wzh720712 --- 2019-10-25 07:56:20

1

我司生产的一款19*0.04铜绞线， 客户要求绞线表面有绞纹，即第三层12根线材 排列呈六边形，如图一，但我司绞出来的线表面隔一段距离有一小段是圆整的，如图二，而且圆整处的绞合外径最小只有0.165左右，测量圆整处的单丝直径也正常（因圆整段长度太短，绞距没法测），这就很奇怪了，就算圆整的绞法绞出来的外径也不是这个数据呀？速度3000r/min,绞合模具第一只0.135，第二只0.20-0.25都试过，绞出来的线基本一个情况。这会是什么原因造成的，请高手不吝赐教！

游客 --- 2019-10-25 08:07:36

2

你图2画圆没画好吧？第二个圆重叠了？
wzh720712 --- 2019-10-25 08:19:36

3

游客:

你图2画圆没画好吧？第二个圆重叠了？

那个圆是多余的

xiaofan --- 2019-10-25 08:31:33

4

计算是理论的原理，实际做出来的不可能与理伭计算一致，毕竟铜导体还具一定的伸长率，在绞合过程中会发生移位或偏 差，与绞距也有一定关系，若绞距越小可能变化会越大
xiao120 --- 2019-10-25 08:39:48

5

三层位置不是固定的   会发生偏移  很正常    二层就不会   二层只能有一个固定位置    理论上应该是图二的   比如二类绞合导体就不会出现图一的情况，比6类更柔软的导体三层的某些细丝被挤的缝隙里面  另外的某些丝就被挤出来  导体外径肯定大一点。
CSDLC --- 2019-10-25 09:43:44

6

同向绞合才有可能是图一那种吧
lgzh63 --- 2019-10-25 09:44:05

7

 我觉得问题出在二、三层的相对位置上。按照图1，如果两层的节距完全一致，且每边中间的单线恰在内层形成的凹槽中自然就会形成稳定的六边形。而出现变成圆形得原因在于6条应该嵌入凹槽位置的线中任意一条偏移了。建议调整两层并线模的相对位置，或者检查一下绞线形成节距的一致性和稳定性，或者干脆做一个六边形的并线模。
weizi2 --- 2019-10-25 10:02:18

8

好想看看你那六边形的导体是什么样的？两层，还要位置固定，好有难度！感觉得用六边形的模具！！
w2004005 --- 2019-10-25 10:15:56

9

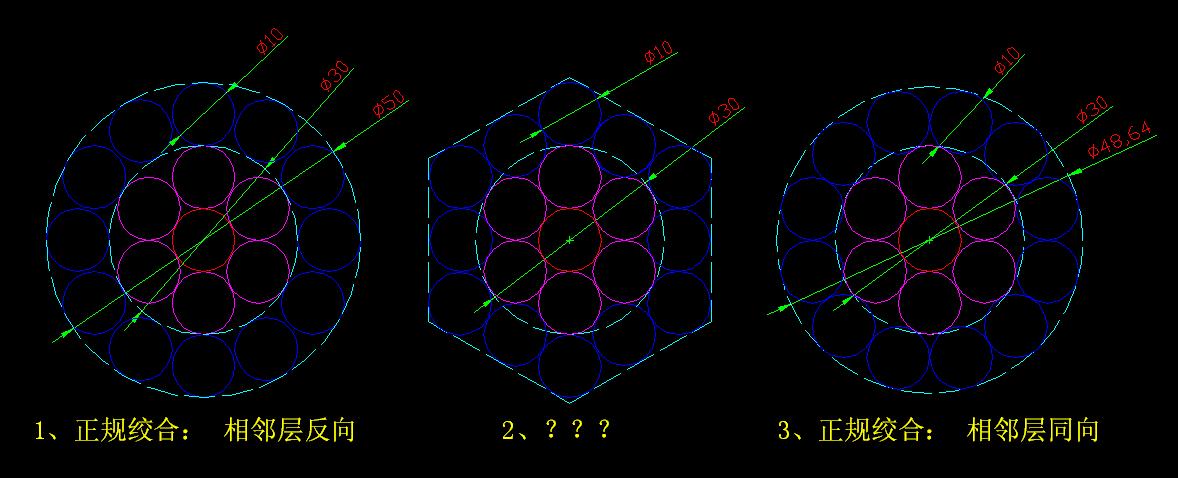

绞合方式.jpg第一种和第三种常用，第二种怎么做出来？

jenier244322 --- 2019-10-25 10:39:46

10

懵逼树上懵逼果，懵逼树下你和我
wzh720712 --- 2019-10-25 13:57:13

11

w2004005:

绞合方式.jpg第一种和第三种常用，第二种怎么做出来？

如果是同向一次绞，绞合模具大于5D，节距比15倍左右的话绞出来的断面就是六角形的，关键是我们现在六角形里面夹了很小的一段圆的！

wzh720712 --- 2019-10-25 14:00:11

12

CSDLC:

同向绞合才有可能是图一那种吧

是同向绞合，现在我们要的就是图一这种效果，但是中间总是有很小一岙图二这种 排列出现。

wzh720712 --- 2019-10-25 14:12:43

13

weizi2:

好想看看你那六边形的导体是什么样的？两层，还要位置固定，好有难度！感觉得用六边形的模具！！

六边形的模具难度可能更大！

CSDLC --- 2019-10-25 20:35:57

14

CSDLC:

同向绞合才有可能是图一那种吧

wzh720712:

是同向绞合，现在我们要的就是图一这种效果，但是中间总是有很小一岙图二这种 排列出现。

外层节距应该要跟据第二层的算好，应该是和中间层一样的节距。然后在加个六边形的定型模

李尚联 --- 2019-10-26 08:49:09

15

这个要靠压模压制
113205210 --- 2019-10-26 09:38:57

16

一段绞距正常，突然会出现绞距很小的一段或一个点，而且是没有规律性的。在生产高频线材时会影响信号传输，造成SKEW不良。
hjalic --- 2019-10-26 10:21:12

17

wzh720712:

我司生产的一款19*0.04铜绞线， 客户要求绞线表面有绞纹，即第三层12根线材 排列呈六边形，如图一，但我司绞出来的线表面隔一段距离有一小段是圆整的，如图二，而且圆整处的绞合外径最小只有0.165左右，测量圆整处的单丝直径也正常（因圆整段长度太短，绞距没法测），这就很奇怪了，就算圆整的绞法绞出来的外径也不是这个数据呀？速度3000r/min,绞合模具第一只0.135，第二只0.20-0.25都试过，绞出来的线基本一个情况。这会是什么原因造成的，请高手不吝赐教！

你客户对你的要求应该是绞合表面要有清析的纹路，并不是所谓的六边形。19根的同心绞合只要是一次成形，都能达到你要的效果。你现在出现的问题可能是下面两个原因造成的。

1、绞距不均太严重（估计你的设备是磁粉张力式的）。间断性很圆整的那一段线是绞距太密了，仔细看一下应该肉眼就能看出来。

2、看一下你的主轴导轮的R角是不是太大了，外部放线张力是不是同时也偏大了。


雨枫 --- 2019-10-26 11:33:31

18

我也好想看看你们六边形的导体。我没这样做过，就想学习学习
1251504121 --- 2019-10-26 15:40:55

19

我也想看六边形的导体。多学习学习。
xiao120 --- 2019-10-28 10:13:22

20

对  出线模具要比计算外径要稍微小一点  起到压制作用
177867280 --- 2019-10-28 16:43:24

21

可不可以做一个可以旋转的六角线模呢？
andypost --- 2019-10-28 23:37:48

22

六角压形模
wzh720712 --- 2019-10-29 08:28:06

23

xiao120:

对  出线模具要比计算外径要稍微小一点  起到压制作用

稍微紧压、节距小一点绞出来就是整圆的！


wzh720712 --- 2019-10-29 08:29:33

24

CSDLC:

同向绞合才有可能是图一那种吧

一次性绞合肯定是同向的


wzh720712 --- 2019-10-29 08:32:17

25

雨枫:

我也好想看看你们六边形的导体。我没这样做过，就想学习学习

我们绞线很小的，断面很难看出来


hezhi03052 --- 2019-10-30 09:30:18

26

大家还记得 ，电缆的那个扇形导体吗？  所以这个六边形，应该是要有一个 压模压制  定形的。
tianshan --- 2019-11-01 11:33:04

27

我公司正在绞这款产品，可以加微信互相探讨
wzh720712 --- 2019-11-01 15:10:28

28

tianshan:

我公司正在绞这款产品，可以加微信互相探讨

你什么公司？微信号？

游客 --- 2019-11-01 17:50:05

29

留个微信号，我来加你
wzh720712 --- 2019-11-02 10:55:14

30

我微信号WZH5082299
wzh720712 --- 2019-11-02 10:55:58

31

我微信号wzh5082299
