wzh720712 --- 2019-10-24 16:07:57

1

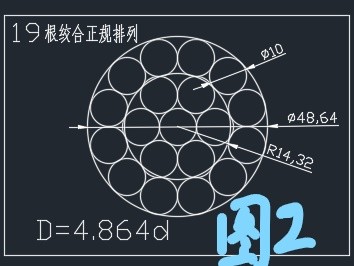

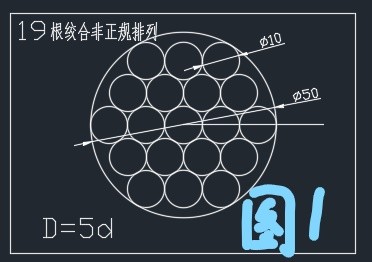

我司生产的一款19*0.04铜绞线， 客户要求绞线表面有绞纹，即第三层12根线材 排列呈六边形，如图一，但我司绞出来的线表面隔一段距离有一小段是圆整的，如图二，而且圆整处的绞合外径最小只有0.165左右，测量圆整处的单丝直径也正常（因圆整段长度太短，绞距没法测），这就很奇怪了，就算圆整的绞法绞出来的外径也不是这个数据呀？速度3000r/min,绞合模具第一只0.135，第二只0.20-0.25都试过，绞出来的线基本一个情况。这会是什么原因造成的，

请高手不吝赐教！

hcyleo22 --- 2019-10-25 11:07:02

2

蜂巢板是标准1+6+12还是定制六边形的

另外绞距放大一点试试看

870382372 --- 2019-10-25 13:18:43

3

跟绞向有关，你中层和外层是什么绞向
wzh720712 --- 2019-10-25 13:53:37

4

870382372:

跟绞向有关，你中层和外层是什么绞向

我们是同向一次绞合，如果是两次异向和两次同向（两次节距不一致）绞出来肯定是圆的，还有就是适当放小绞线模（比5D稍小一点）绞出来也是圆的。

870382372 --- 2019-10-25 16:54:42

5

870382372:

跟绞向有关，你中层和外层是什么绞向

wzh720712:

我们是同向一次绞合，如果是两次异向和两次同向（两次节距不一致）绞出来肯定是圆的，还有就是适当放小绞线模（比5D稍小一点）绞出来也是圆的。


按你这样描述应该就是绞向和节径比的问题，同向一次绞节距大时外层有几跟就会嵌入中层缝隙，节距减小就会减少外层嵌入的机率所以圆整
