电线电缆网 > 新手区 > 怎么算需要的电缆截面 比如1000m200千瓦功率需要多大截面的电缆(完整版)
怎么算需要的电缆截面 比如1000m200千瓦功率需要多大截面的电缆 - 无图版
qiang0528 --- 2019-10-09 10:37:03
1
如题,不是很清楚怎么计算,求各位指点一下
zhl1010 --- 2019-10-09 10:52:12
2
I=P/(1.732*U*COSθ) P为功率,千瓦 U为电压, 千伏 COSθ为功率因数 取“0.8---0.85”;
2、2、计算线路电阻RR=ρ*L/S ρ为导体电阻率 铜芯电缆用0.01740代入,铝导体用0.0283代入,L为线路长度 (米),S为电缆的标称截面
3.计算线路压降
ΔU=I*R
qiang0528 --- 2019-10-09 11:45:48
3
zhl1010:
1、计算线路电流I
I=P/(1.732*U*COSθ) P为功率,千瓦 U为电压, 千伏 COSθ为功率因数 取“0.8---0.85”;
2、2、计算线路电阻R
R=ρ*L/S ρ为导体电阻率 铜芯电缆用0.01740代入,铝导体用0.0283代入,L为线路长度 (米),S为电缆的标称截面
3.计算线路压降
ΔU=I*R
谢谢,谢谢。压降算出来要补差吗,还是电流够了就可以选用相对应截面的电缆就够了
sunguiming --- 2019-10-09 11:52:21
4
36585420 --- 2019-10-09 14:46:07
5
线缆一哥 --- 2019-10-09 14:57:41
6
I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
选240平方铜
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
电压损失率 26V/380V=6.8%
3*240+1*120
qiang0528 --- 2019-10-09 16:37:03
7
sunguiming:输电距离过长,压降无法满足,增加变电设备吧
好的,谢谢
qiang0528 --- 2019-10-09 16:39:02
8
线缆一哥:I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
选240平方铜
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
电压损失率 26V/380V=6.8%
3*240+1*120
谢谢。不是很明白,压降怎么解决呢
sunguiming --- 2019-10-09 16:41:31
9
lisd --- 2019-10-09 16:51:50
10
线缆一哥:qiang0528:I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
选240平方铜
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
电压损失率 26V/380V=6.8%
3*240+1*120
谢谢。不是很明白,压降怎么解决呢

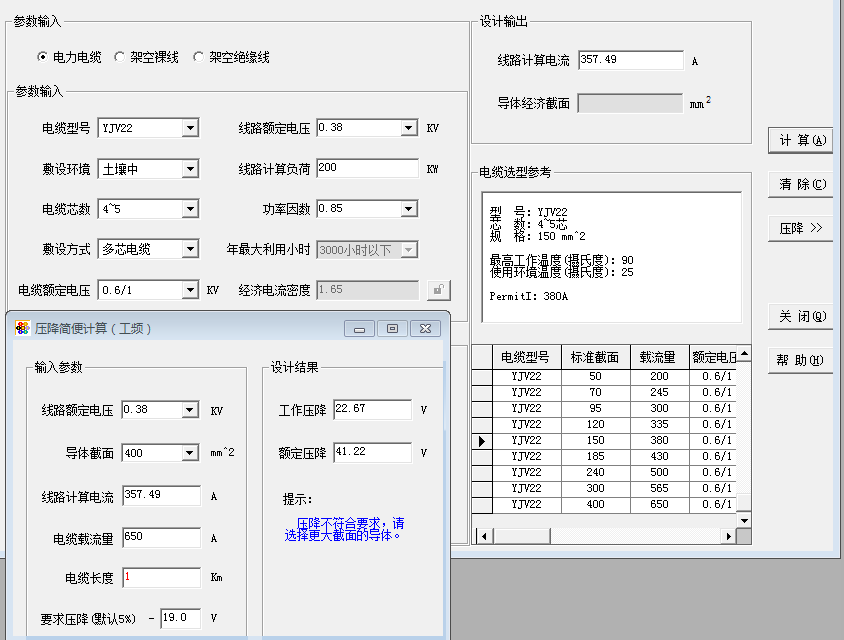

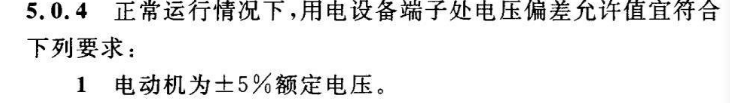

压降是必然存在的,符合标准5%就可以
jnancable --- 2019-10-09 16:52:29
11
jenier244322 --- 2019-10-09 17:25:07
12
1251504121 --- 2019-10-16 13:51:21
13
这个计算出来的电阻比正常20℃直流电阻小的多,正常工作时交流电阻起码比直流电阻大吧?
181082155 --- 2019-10-17 11:54:07
14
fanggaoxia --- 2019-10-19 09:38:43
15
526766969 --- 2019-10-21 16:19:22
16
sunguiming:
Dust --- 2019-10-24 21:14:00
17
