悬臂单绞线机是一种应用于HDMI、DP、USB、CAT-7、DVI、ATA、SATA等高频线、数据线、电子线、芯线及多股绞合的电线电缆设备。

悬臂单绞线机分类

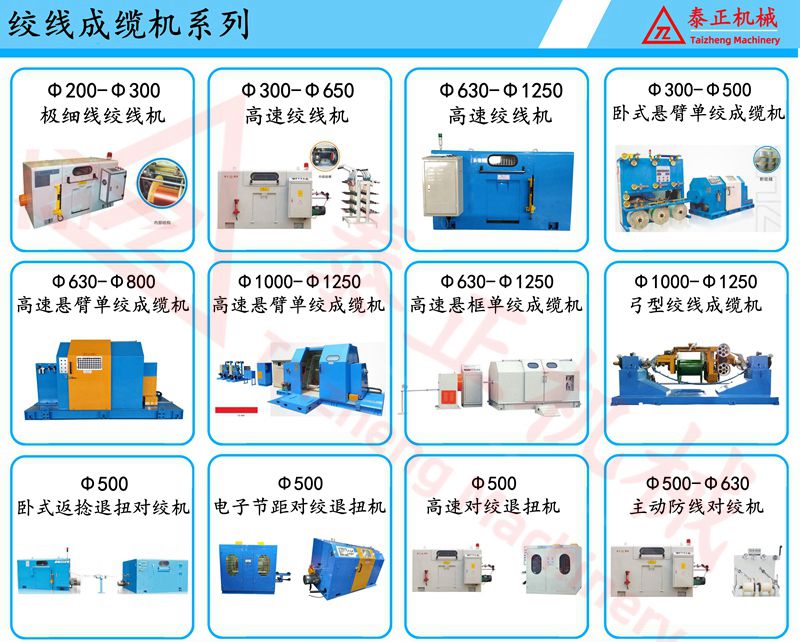

悬臂单绞线机一般分为立式单绞机、高速悬臂式单绞机、高速悬框式单绞机三种。其中高速悬臂式单绞机是由三头动力放线，双头包带装置和单绞机主机组成。

技术参数

悬臂单绞线机主要技术参数有适用芯线、最大绞合外径、绞距范围、绞合速度、收线盘径、收线动力、放线动力、张力控制等技术参数。

立式单绞机用途

适用于HDMI、 DP、 USB、 CAT-7等高频线、数据线、电子线、芯线对绞及多股绞合。

悬臂式单绞机用途

适用于控制电缆、通讯电缆、数据电缆、同轴电缆等PE或PVC被覆芯线绞合及中心包带或侧放包带一次性完成，主要用于精度要求较高的线材芯线的绞合。

悬框式单绞机用途

适用于控制电缆、通讯电缆、电源线等PE或PVC被覆芯线绞合及中心包带或侧放包带一次性完成。

悬臂单绞成缆机有哪些技术特点？悬臂单绞成缆机能广泛应用于各类软/硬导体线，如：电源线、视频线、汽车线、电话线、音频线、网络线等。使多根单支导体扭成一股，达到线材工艺要求。

下面是泰正小编跟大家分享的悬臂单绞成缆机的技术特点：

1．主机为机油润滑，自然循环冷却，有效延长主轴轴承使用寿命。过线系统采用新型结构，导线从主轴导轮直接过线到弓带上，减去了由于铝盘上的转角导轮故障而引起的的刮伤及跳股现象。

2．调整绞距只需更换一只引取轮，调整绞向只需扳动换向杆，简捷地操作，从而降低作业者的失误率及工作强度。整机轴承均采用日本知名品牌，弓带采用新型材料制作，柔性好，在高速运转时避免因震动引起的跳股，变频器、PLC、磁粉离合器、电磁刹车、液压千斤顶等均采用进口知名品牌,降低故障率和维护成本。

3．机内设三道紧压装置,保证导体绞合后的圆整度,降低绝缘材料的损耗.

4．自动张力控制:绞线时，收线从盘底收到满盘时收线张力需不断增大，本机能自动跟踪调节收线张力；使整盘收线张力均匀一致，同时本机还能不停机调节张力。

5．主轴最高转速为3000rpm。

6．全机采用同步带传动，没有润滑点的机器,保持机器清洁，绞线没有石油，适应各种各样的表面清洁度要求高的铁丝网滞留导体。
