为了活跃本板块气氛，特举办电线电缆检验、试验方法经验交流论题，每十天由本板块版主出试验、检验题目，请大家积极将检验、试验中的经验互相传授，提高论坛弟兄们的水平。对于积极响应者，将给与奖励5～10金币［飞刀 在 2008-2-21 12:42:10 编辑过］

［飞刀 在 2008-2-21 15:18:58 编辑过］

飞刀 --- 2008-02-21 12:45:41

2

第1道题：测量导体电阻时应该注意哪些事项？



feng2007 --- 2008-02-21 13:01:30

3

测量器具是否完好，室内温度是否稳定，被测件是否在测试环境里放置到规定时间！

jun --- 2008-02-21 13:50:40

4

被测导体应无油污，无机械损伤，两端应切割平整，无松散现象；测量环境温度时，温度计应离地面至少1米，离试样不超过1米，测量应在环境温度为15-35℃和空气湿度不大于85%的室内进行。并保持室内恒温
PLWH --- 2008-02-21 15:14:35

5

导体应校直，不应有弯曲。根据导体的规格大小，估计直流电阻大概范围，从而选择合适的量程。检查夹具两端刀口有无损伤、松动现象。

skzmx888 --- 2008-02-21 20:13:24

6



1.测量仪器的准确性,必须经过校验的电桥方可使用.接线正确.

2.测试环境的稳定性,试样必须在实验环境中放置足够长时间,实验过程中基本恒温.

3.试样的规范性,注意取直,清洁.

4.实验员必须按操作规程操作仪器,正确按公式计算并记录.

jun --- 2008-03-11 11:46:48

7

飞刀兄:怎么停办了
jjun --- 2008-03-31 21:51:57

8

如果做仲裁实验，应该是20度吧
七年之痒 --- 2008-04-13 17:23:31

9

这么没办了？？？

有一点要注意，夹具长度和变形问题，这个电桥长时间使用后易变形

zhangluo --- 2008-04-14 12:04:20

10

主意不错,答案能再细点就好了 .为表支持将我珍藏文章献上

电线电缆产品质量检验中
导体直流电阻测量不确定度评定

1 测量方法
依据GB / T3048. 4 - 94《电线电缆电性能试验
方法导体直流电阻试验》。用双臂电桥QJ64 测试
电线导体电阻，当电桥对臂阻值乘积相等时检流计
指零，此时测量盘读数乘以其倍率即为被测电阻值，
用温度修正系数修正到标准温度20℃ 时并换算到
每千米的电阻值

数学模型
R20 = Rt × 1
1 + α20 （ t - 20）× 1000
L
（Ω / km）
式中，t 为在测量时的环境温度，℃；R20
为在
20℃时导体电阻，Ω / km；Rt
为在t℃ 时长度为L 电
线的导体电阻，Ω；铜导线电阻温度系数α20 = 3. 93
× 10 - 3℃ - 1 ；L 为电线试样长度，m。

不确定度来源
1）电桥示值误差引起的相对标准不确定度分量
urel 1
，由重复性测量引起的相对标准不确定度urel 11

（A 类评定）和电桥准确度引起的相对标准不确定度
urel 12 （ B 类评定）两分量构成：
urel1 = urel11
ヘ2 + urel12 2
2）温度计示值误差引起的相对标准不确定度
分量urel 2
，（B 类评定）；
3）通用导体电阻夹具上的测量导体长度量具
钢板尺示值误差引起的相对标准不确定度分量
urel 3
，（B 类评定）；
4）测量时，环境温度变化引起的相对标准不确
定度分量urel 4
，（B 类评定）；
以下不确定度分量可忽略不计：钢板尺热胀系
数引起的不确定度分量；电桥、温度计灵敏度阈引起
的不确定度分量。

zhangluo --- 2008-04-14 12:07:44

11

粘贴太麻烦了 发上去吧

快棋手 --- 2008-05-20 14:52:38

12

被测导体应无油污，无机械损伤，两端应切割平整，无松散现象；测量环境温度时，温度计应离地面至少1米，离试样不超过1米，测量应在环境温度为15-35℃和空气湿度不大于85%的室内进行。并保持室内恒温，温度波动范围应不超过1℃
Ella --- 2008-06-01 16:34:54

13

首先是保证治具的完整性没有弯折损坏，其次确定室内的温度和湿度，测量时候将线材两端用夹具夹好，最重要的是要保证测量的线材平直被测量，一般是测量1米的长度，单位是：Ω / km，最后测试出来的结果要再乘以一个温度系数，才准确！谢谢!

九把刀 --- 2008-06-05 16:44:56

14

1、测量设备正常状态（含定检检定、校准）；

2、被测导体无异物并放置在测试房间2个小时；

3、室温15~25℃，湿度低于15~75％（标准电阻要求湿度）

4、温度计放置须靠近被测导体，空调风不能直吹

天下第五 --- 2008-06-10 10:42:13

15

简单地说有几个方面:

1\环境温度.

2\导体长度.

3\读数准确性.

4\换算公式不能错.

yuquan123 --- 2008-06-15 21:43:32

16

对于测量较长的铜带电阻的时候，实验者站在铜带旁边和站在离铜带有一定距离的时候，两种情况下测的结果有一些差别。
WONDERFUL --- 2008-06-24 09:14:43

17

绝缘厚度测量应注意哪些相关项目？

切片应垂直于线身，取六个点进行测量，先目视最小点，再寻打其它相对位置的五个点，求取平均值！

高手再进行补充！

yeyunpian --- 2008-07-02 08:48:06

18

哈哈

我们公司也是做电缆电线的

主要客户是美的 格力 一些知名企业

正缺少志同道合的朋友 有兴趣的我们建个群 一起交流啊

xfdsl --- 2008-07-07 17:13:01

19

应该严格按GB/T3048-2007标准中执行。

hcl2017 --- 2008-07-12 10:45:45

20

检流器、电桥是否有效的接地？如果有静电可能会影响到测量的准确性!

hcl2017 --- 2008-07-12 10:52:21

21

检流器、电桥是否有效的接地！如果有静电可能会影响到测量结果的准确性？

like407 --- 2008-08-02 19:48:58

22

哪位能说说测量束绞导体用什么夹具最好?
33lin33 --- 2008-09-17 13:02:29

23

可以反接测试，去2次测试的平均值更准。

baigfss --- 2008-10-27 09:33:44

24

应使用最小刻度为0.1℃的温度计测量环境温度,温度计距离地面应不小于1m,距离墙面就不少于10cm,距离试样应不超过1m,且二者应大致在同一高度,并应避免受到热辐射禾空气对流的影响.

阿诚 --- 2008-11-03 23:20:43

25

被测导体应无油污，无机械损伤，两端应切割平整，无松散现象；测量环境温度时，温度计应离地面至少1米，离试样不超过1米，测量应在环境温度为15-35℃和空气湿度不大于85%的室内进行。并保持室内恒温

在测试时应调好电桥零位，然后在进行测量

cuijinlong --- 2008-11-24 20:51:37

26

标准要求湿度是15-80%吧 而且在不同温度下测量的电阻值可以换算 主要是导体的表面是否有划损 污迹 若有可以用酒精 稀盐酸 擦拭
linkiss002 --- 2009-01-09 14:14:40

27

都有道理学习学习，，，，

56190811 --- 2009-02-04 09:38:43

28

我来发一下吧，首先应该注意导体长度，因为导体长度通常都是有误差的，特别是做例行试验的时候，长度误差更应该被考虑。。
yunjuri --- 2009-02-20 21:52:10

29

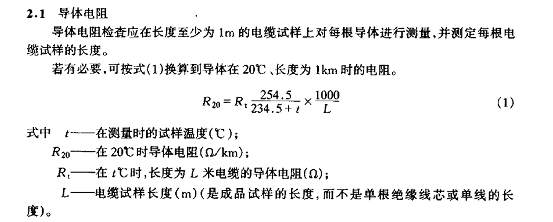

根据GB5023.2-1997中2.1条公式测量并计算(如下)

ssbin101 --- 2009-02-22 20:49:11

30

测量 导体首先要看被测导体整洁，无划伤。

测量前要首先电桥机械调零！然后电气调零，根据导体的截面选取合适的量程测量电阻，先打到中间值然后看指针瞬时偏转的幅度和方向，在选取合适的数值。测量后把档位都达到“ 0  档”  量程档位打到 “断 ”上去。关闭检流计！查看温度表的温度，看此时的温度系数多少，然后乘以所测的电阻值换算到 20℃的电阻值就是导体的电阻值！

温度系数由公式k=250/（250+t）

t：室内温度

wanghaizu --- 2009-04-04 16:54:35

31

楼主这个主意挺好！为啥不继续了？
jian2727 --- 2009-05-05 13:15:54

32

测量铜导体和铝导体的测试方法有所不同，大家千万注意了

away0210 --- 2009-06-23 14:38:12

33

取样时避免导体被拉长变形
xue2009 --- 2009-06-25 12:22:45

34

方法都很好，俺学习了，谢谢各位老师！谢谢斑竹！
fy245608 --- 2009-07-24 16:08:33

35

1   电桥本身是否合格！《是否有电 测量间距是否为1米》

2被测导体是否有缺陷

3室内温度是否与导体温度一致《考虑温度系数》

4操作是否准确

szlkt --- 2009-07-28 16:25:32

36

温度在23+/-2，65%的湿度，线材刚好1米长，两端剥皮5MM，并沾锡，线材要拉直，但不能拉得太紧，与电阻仪夹子连接要良好，接触电阻最小状态，这样测量才精确。
barryyu --- 2009-07-30 13:39:45

37

把测试方法写到上面再注明要点或注意事项不是更完美。

ltxz --- 2009-10-14 16:44:03

38

大家说的都是自己在实际操作中的正确做法，但还有一点要注意，导体夹具与被测导体的良好接触，导体在夹具上夹好后不要马上就测，要停顿一段时间，消除人手接触引起的变化。

babying --- 2009-10-15 10:32:46

39


大家写的都很好，但是在实际操作过程中是否真的完全按照所要求的进行操作了？？
75497 --- 2009-11-03 09:48:36

40

试样的长度应保证在测量仪的校准范围内。

panggong --- 2009-11-08 16:19:13

41

我想问一下是否检测工具一定用电桥
LIWEI1116 --- 2009-11-17 14:49:14

42

1、要正确使用计量器具对到导体进行测量，取平均值；

2、温度计放置位置距离地面不低于1米，与被测导体距离不大于1米，距离墙面不低于20厘米，与被测物基本处

      于同一水平面上。

Danielle --- 2009-11-19 13:31:13

43

任何一个测试都可以认为是一个“人、机、料、法、测、环”的问题。标准是固定的，所以，任何测试个人认为都是人的问题：不管是测试结果的准确度还是测试结果的精确度！
gilbert187 --- 2009-11-23 20:42:07

44

我今天下载“电线电缆产品质量检验中导体直流电阻测量不确定度评定”压缩包，下到一半，卡住了，没有下完，白白浪费了5个金币。

建议应该有点人情，譬如规定48h内再次下载不用金币嘛。

frankerhu --- 2009-11-24 19:58:50

45

上面的楼主门说的都挺好，不知185平方以上的导体电阻如何测试才准确？
中天007 --- 2009-12-02 21:34:43

46

1..温度范围在15-25℃，湿度不大于85%

2.试样校直后要静置1小时

3.试样表面我刮伤，油污--等明显的缺陷

4.电阻仪要预热15分钟

5.读数要准确，计算公式不能弄错

6.



.

wanghaizu --- 2010-01-14 20:49:35

47

论坛多举办这样的活动好，大家可以互相学习，斑竹支持！！！
xjf0763 --- 2010-03-25 11:09:48

48

看来响应的人真的不少，看过后感觉真的很好，多谢楼主们的发言，好经验大家分享～～
中利集团 --- 2010-03-29 08:43:16

49

yeyunpian:

哈哈

我们公司也是做电缆电线的

主要客户是美的 格力 一些知名企业

正缺少志同道合的朋友 有兴趣的我们建个群 一起交流啊

你的公司叫什么啊？在哪啊？

skeleton --- 2010-03-30 10:57:04

50

测量导体电阻关键是得看测量交流电阻还是直流电阻

测量交流电阻好像国内还没有能够测量的方法或者设备

测量直流电阻

主要还是要注意测量温度的把握，测量的环境温度对于直流电阻的影响还是比较大的

另一个还有就是测量导线的电阻，夹具的接触电阻。

本身导体电阻就是比较小的，如果一旦接触电阻超出了导体本身电阻，那么就相应降低了设备的测量灵敏度。

沱江河 --- 2010-04-06 20:26:50

51

测量导体直流电阻应注意的事项：

　　我们都知道此公司：R20 = Rt/（1 + α20 ×（ t - 20）），因此，引起测量不确定度的原因即以此公式展开；　

　1.测量导体的所遵循的标准：上公式中，α20值不同标准稍有不同，新版国标（3048.4-2007）此值为0.004，在UL标准里此值铜导体为0.00393，铝及铜包铝为0.004，故取值不同当然会差成偏差；

　2.温度：由上公式，温度的测量会应起偏差，新版国标有严格要求，在此重复：精度0.1℃，温度计应离墙10cm，离测量物不超过1m，且处在同一平面，预热时间足够长（建议放置室温4小时以上）----这些细节会引起测量温度的不准确。

　3.测量设备及量程的选择：设备现在都用高精度电桥了，这里电桥量程的选择会带来大的偏差，特别是微细线，因为电阻较大，会引起导体发热，t都变了，当然就不说了；选择量程的原则当以小的电流为准。在电桥校准证书、说明书里，都会例出不同电阻下测试电流值，当选择准确度大，电流小，示值精确之量程。

　4.导体接头的处理：标准里有详细叙述，主要目的为避免接触电阻过大造成的影响，这里想再说明一下：在制导体时，剥除绝缘（如果有），应不伤及导体，并应注意接触夹具处不应油污等；

　5.有关校直：长度不准确引起的误差相当大，在zhangluo大侠的不确定度计算中有提及，但只提及钢尺误差，我认为校直更有影响，我们的作法是依据不同的导体，用拉力计进行校直（仅对单根导体及细线有效）。

　以上，请大家指正，以提高，谢谢！

xiaotaoer --- 2010-04-08 21:18:58

52

温度，湿度，长度，截面都对电阻有影响，测试前仪器要校准，式样在要放置一定的时间

叶儿 --- 2010-04-22 17:00:54

53

测量设备正常状态（含定检检定、校准）；

2、被测导体无异物并放置在测试房间2个小时；

3、室温15~25℃，湿度低于15~75％（标准电阻要求湿度）

4、温度计放置须靠近被测导体，空调风不能直吹

cable93 --- 2010-07-15 09:28:55

54

各位同仁好：

我现在遇到了难题，希望拿出来，让大家一起讨论讨论。

一般的，我们只测量导体的直流电阻，但现在我公司接到了一批很大的中东订单，是220KV 1200SQMM的，需要提供导体的交流电阻的测试值。

有没有谁做个这方面的测试，就是通过检测仪器直接把电缆导体的交流电阻测试出来？

有哪些大侠能发表些有实际意义的见解。

ltkhz --- 2010-08-10 22:58:24

55

简单总结一下，主要有以下几个方面方面:

1，环境温度，注意温湿度合适

2，导体长度.不能超过或者少于1米且铜丝不能打折，

3，读数准确性.稳定后读数

4，换算公式不能错，按标准换算公式计算

劲风中疾跑 --- 2010-08-11 16:39:04

56

有没有现成的检验规范

zswzsw --- 2010-08-12 08:50:18

57

标准都有规定，GB3048.仔细看看就可以了。
220 --- 2010-08-22 08:04:08

58

还有仪器的精度！
fenggl --- 2010-09-06 18:07:02

59

我是专门做电线电缆检测设备的，有需求的联系我呀：杨小姐15016825718    网址：www.--zonskysz.com
liyuntao --- 2010-09-07 14:28:27

60

原材料（绝缘，屏蔽，护套）检验标准及方法

环亚线缆 --- 2010-10-02 11:14:23

61

非常期待版主将此帖子继续下去，顶
155696 --- 2010-11-01 10:53:19

62

还有更多更详细的吗？感到知识严重不足啊。
Ieam --- 2010-11-02 19:01:26

63

一是测试仪器

二是测试冶具

三是测试环境及方法

qinyuzhi --- 2010-11-14 09:06:17

64

当然咯，夹线一定牢固
liuxy7299 --- 2010-11-15 23:22:10

65

比较准确的就是看GB3048

hddl19724 --- 2010-12-10 09:48:28

66

夹具、连接线构成一定要符合导体截面要求

huan --- 2011-03-06 14:06:46

67

最重要，操作者要会测
HUIYOUPIAO --- 2011-03-06 15:32:34

68

顶一下，多多学习，希望把我们的电线电缆发扬光大
检测人员 --- 2011-07-28 09:11:16

69

如果是铝导体，是否应该考虑表面氧化现象和导体的长度问题？
小刀 --- 2011-09-03 12:34:34

70

不知大家一般都有几个电桥？不同电桥测相同导体，误差大吗？
gangzi --- 2011-11-14 19:44:36

71

分以下几个方面

1. 要熟悉标准要求和测试要求（重要）

2. 依标准要求取样及测试前的准备（次要）

3.测试环境要求（次要）

4. 选择合适的设备且要有第三方校过且在有效期内（要有铜线标准夹具+电桥，低电阻仪不太准确）和正确的测试（重要）

5. 测试结果温度系数校正及测试数据正确记录（次要）

［gangzi 在 2011-11-14 19:45:38 编辑过］

afeibaiyun --- 2011-11-16 16:53:00

72

为什么老是围绕着一个问题讨论。换换其他的啊
31314655 --- 2011-11-23 14:33:33

73

夹具、仪器、温度很关键
lyf1546 --- 2011-12-19 09:25:11

74

 <DIV style="TEXT-ALIGN: left; MARGIN-TOP: 7.68pt; TEXT-INDENT: -0.38in; unicode-bidi: embed; DIRECTION: ltr; MARGIN-BOTTOM: 0pt; MARGIN-LEFT: 0.38in; VERTICAL-ALIGN: baseline; language: zh-CN; mso-line-break-override: none; punctuation-wrap: hanging">要在铝导体上缠铜丝？</DIV><DIV style="TEXT-ALIGN: left; MARGIN-TOP: 7.68pt; TEXT-INDENT: -0.38in; unicode-bidi: embed; DIRECTION: ltr; MARGIN-BOTTOM: 0pt; MARGIN-LEFT: 0.38in; VERTICAL-ALIGN: baseline; language: zh-CN; mso-line-break-override: none; punctuation-wrap: hanging">通常测试的铝线式样表面有一层致密的AL2O3氧化物薄膜，这层薄膜可防止导体继续深入氧化，对保护导体有利，但对于导体直流电阻测试不利，易产生夹具和铝导体表面接触不良的现象，从而使测试的数据不稳定影响测试的效果，在端部压接铝线鼻子可以解决这一问题，但花费太大，所以在试验中采用式样端部表面绞线一层铜线或铜带与电流夹头接触后，发现会大大改善测试结果。</DIV>
weiwei231 --- 2012-03-05 23:00:12

75

都说的很有价值，值得学习
九条 --- 2012-03-11 21:12:48

76

好好好好
weiwei231 --- 2012-04-15 13:13:28

77

1.温度计的放置是否符合标准要求

2。被测样品的处理

3。测试的准确

4。计算的正确

5842353 --- 2012-05-08 20:36:12

78

怎么不继续了啊  需要新鲜血液啊
19901020 --- 2012-05-09 12:59:47

79

1、测量设备正常状态（含定检检定、校准）；

2、被测导体无异物并放置在测试房间2个小时；

3、室温15~25℃，湿度低于15~75％（标准电阻要求湿度）

4、温度计放置须靠近被测导体，空调风不能直吹

shibo8491 --- 2012-05-15 11:12:07

80

PV C的比重怎么检测

138284 --- 2012-05-20 12:00:14

81

我参加

wjwjjj --- 2012-05-29 13:17:04

82

论坛多举办这样的活动好，大家可以互相学习，斑竹支持！！！
jaljal2011 --- 2012-06-24 09:08:28

83

没金币为

jaljal2011 --- 2012-06-24 09:10:10

84

jaljal2011 --- 2012-06-24 09:10:45

85

lml870212 --- 2012-08-07 19:05:51

86

学习。。。
ych1978 --- 2012-10-26 18:36:56

87

温度计放置:与被测导体距离不大于1米，离地面距离不小于1米.
jyp1025 --- 2012-11-07 09:08:06

88

稳定的时间一定要长，连接线的接触电阻要小
277415899 --- 2013-01-05 09:48:08

89

发的好的话
