zsMAXIN --- 2019-06-20 10:05:28
1

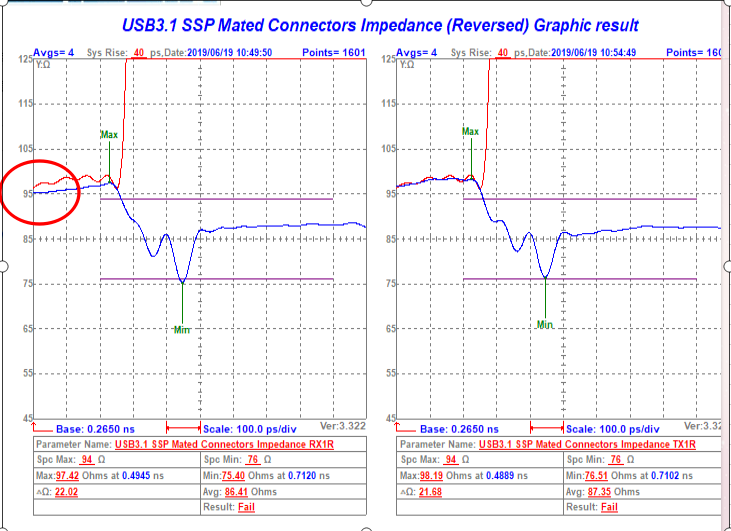

如图中红色圈圈那边按理应该是85为起点，现却是从95开始，这是什么原因引起的，另MIN那边数值该如何去改善，望有能力的大侠指点指点，谢谢！
hl5825 --- 2019-06-20 14:38:40
2
1.先確定連接器的阻抗是多少，在将TDR校验。（也可以送别家TDR测试对比，看是不是TDR失真）
2.對絞線如果是熱熔麥拉包帶的，尽量将去铝箔的长度控制在5~76mm,芯线脱皮2~3mm,如果不是热熔麦拉包带，就要另外套热缩套管，保证对绞线铝箔不松散。
3.从报告看裸线的阻抗还是很OK 的（87~92欧姆），在焊完连接器后成型内模（一般用HDPE/LDPE),头部阻抗应该可以稳定。
4.焊点要圆润，焊完后要用清洗剂（醋酸乙酯）、牙刷清洗焊点去渍，在成型内模。
zsMAXIN --- 2019-06-21 08:54:24
3
hl5825:1.先確定連接器的阻抗是多少，在将TDR校验。（也可以送别家TDR测试对比，看是不是TDR失真）
2.對絞線如果是熱熔麥拉包帶的，尽量将去铝箔的长度控制在5~76mm,芯线脱皮2~3mm,如果不是热熔麦拉包带，就要另外套热缩套管，保证对绞线铝箔不松散。
3.从报告看裸线的阻抗还是很OK 的（87~92欧姆），在焊完连接器后成型内模（一般用HDPE/LDPE),头部阻抗应该可以稳定。
4.焊点要圆润，焊完后要用清洗剂（醋酸乙酯）、牙刷清洗焊点去渍，在成型内模。
连接器阻抗是90左右，之前测的时候是从85为起点，最近测的时候变成了95为起点了。TDR是校正过才开始测试的。
