电线电缆网 > 新手区 > 关于单臂绞成缆的几个问题(完整版)

关于单臂绞成缆的几个问题 - 无图版

LOVEU --- 2019-04-23 11:31:13

1

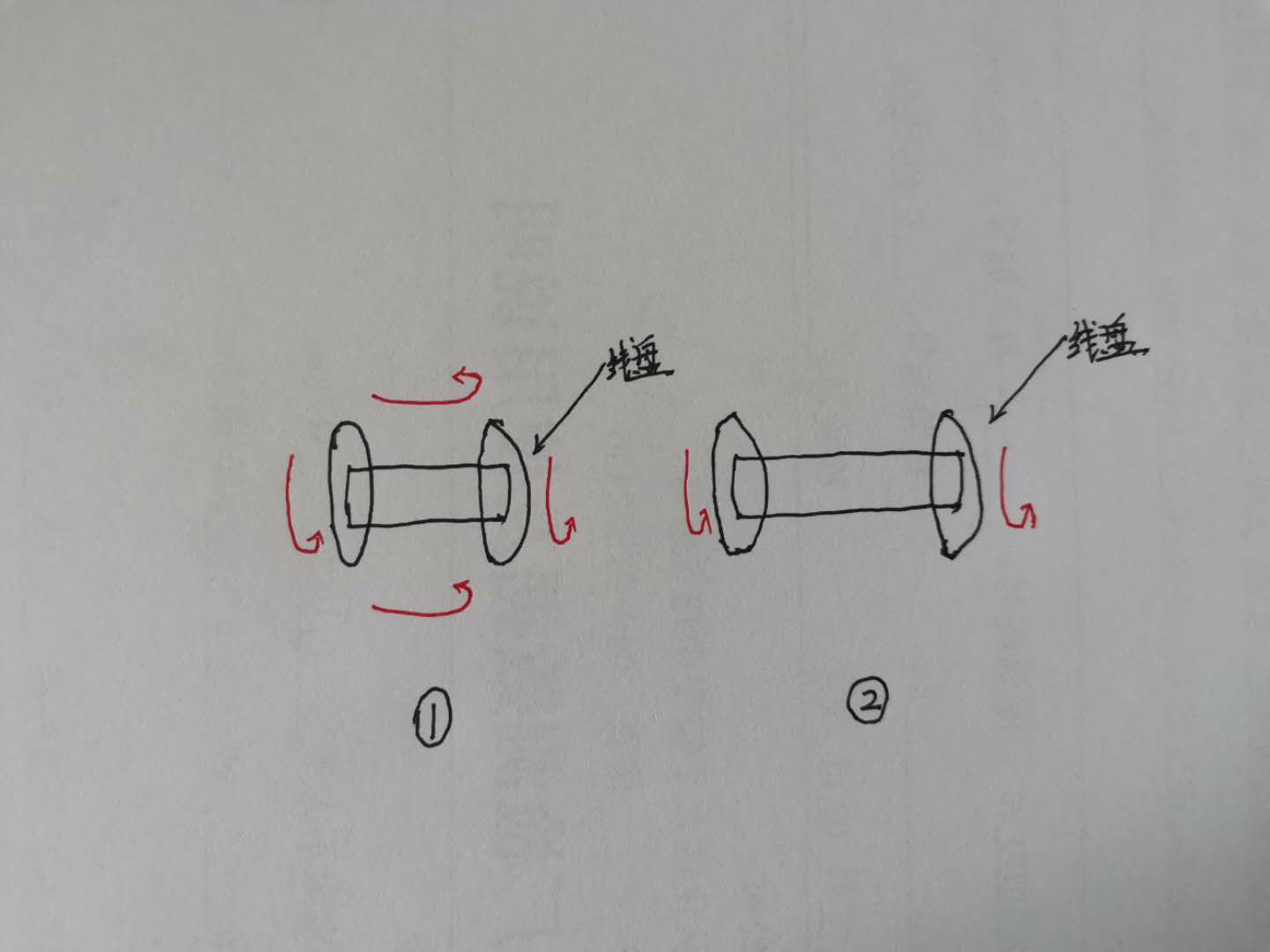

我公司有两台单臂绞,一台的放线盘如图一,线盘会进行轴向转动+横向转动,另一台的放线盘如图二,线盘只进行轴向转动

1、请问多进行的横向转动的作用是什么?是退扭吗?

2、单臂绞的节距是在收线处那个大箱子里形成的吗?还是在线绞在一起的模具处形成的?

3、成缆时预扭和退扭是不是有一个就可以了?预扭是应该怎样做的?

还请各位高工能 不吝赐教,在此表示非常感谢!


zhangyuhang564851702 --- 2019-04-23 12:40:13

2

退扭,
过模哪里就已经形成节距了,
预扭目的也是将绞合的线预先同方向扭转,以减少绞合过程对单线的变形,更圆整嘛。成缆机(笼绞的)不也是存在退扭的么,也有预扭装置吧。
新手的个人理解。
zhangyuhang564851702 --- 2019-04-23 12:43:13

3

zhangyuhang564851702:

退扭,

过模哪里就已经形成节距了,

预扭目的也是将绞合的线预先同方向扭转,以减少绞合过程对单线的变形,更圆整嘛。成缆机(笼绞的)不也是存在退扭的么,也有预扭装置吧。

新手的个人理解。

不应该说形成节距,至少存在了

LOVEU --- 2019-04-23 14:44:08

4

zhangyuhang564851702:

退扭,

过模哪里就已经形成节距了,

预扭目的也是将绞合的线预先同方向扭转,以减少绞合过程对单线的变形,更圆整嘛。成缆机(笼绞的)不也是存在退扭的么,也有预扭装置吧。

新手的个人理解。

zhangyuhang564851702:

不应该说形成节距,至少存在了

谢谢

LOVEU --- 2019-04-23 15:07:37

5


jintaolq --- 2019-04-28 16:28:18

6

单绞机 过了 过线模之后 线就被扭动形成节距 但是单绞机 它不退扭 速度较快

jintaolq --- 2019-04-28 16:33:58

7

预退扭的设备 是类似束丝机的放线设备 在放线过程中就进行反扭 当被绞合后和正扭抵消 实现退扭
这种设备放线的机器 一个盘具就是一台类似束丝机的 所以一般也就是双绞的  退扭并且高速
相当于3台束丝机 两台反向用来放线 一台正向收线 这种结构
jintaolq --- 2019-04-28 16:39:05

8

预退扭 是在绞合之前预先反扭 和绞合后和正扭抵消 (这个速度快)
退扭是在绞合时随着绞合方向释放掉扭动 相当于笼体正传一圈 绞合 摇篮反转一圈释放退扭 同时进行的 (这个速度慢)
xiao120 --- 2019-04-29 10:08:31

9

预退扭 是在绞合之前预先反扭 和绞合后和正扭抵消 (这个速度快)
退扭是在绞合时随着绞合方向释放掉扭动 相当于笼体正传一圈 绞合 摇篮反转一圈释放退扭 同时进行的 (这个速度慢)
jieyu --- 2019-05-06 09:42:14

10

这样看,图一好像是退扭的,图2不退扭。
chengyimachine --- 2019-05-11 15:35:38

11

这东西有缺点的  他的线经过悬臂折90度左右收到线盘上 这个折90度左右的地方是一个过线轮 这个过线轮

如果不够大 是比较小的 很容易影响到绕包包带 如果是聚酯带这样 比较硬的 就容易散 本身绕上去是紧的 拉过这个过线轮就散了

绕无纺布什么的倒是没问题 速度却确实还是挺快的 绕包 和节距都是显示屏调节的
