工程特点

输电分公司承建的莱阳~昆嵛500千伏线路工程,是全国首批碳纤维导线七个示范工程之一,与其他六个试点工程相比,该工程施工距离最长——线路长达122.8千米;导线截面积最大——首次使用710/55截面导线;施工难度最高——丘陵地带地形复杂。

工程意义

工程建成后,山东东部电网将形成500千伏环网结构,威海电网与省网的500千伏联络通道由两回增至三回,威海及乳山地区的供电稳定性、可靠性和电能质量都将得到进一步的提升。

工程概况

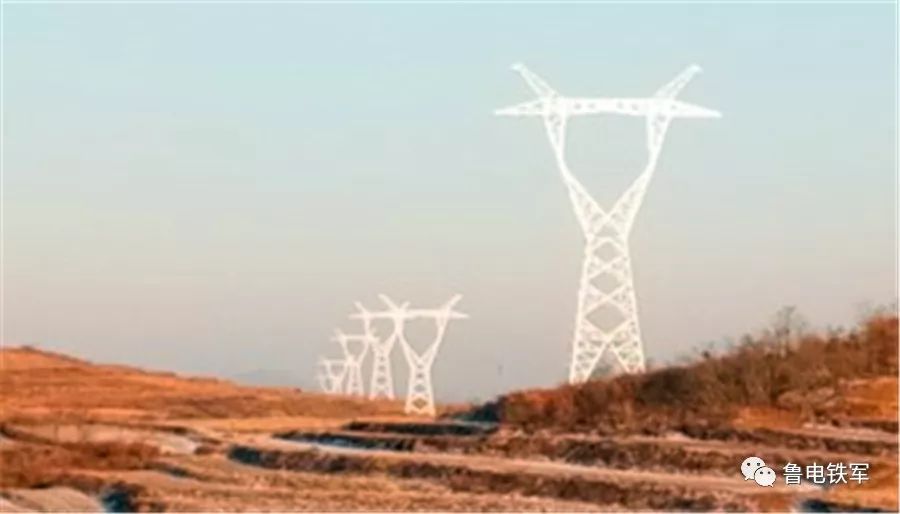

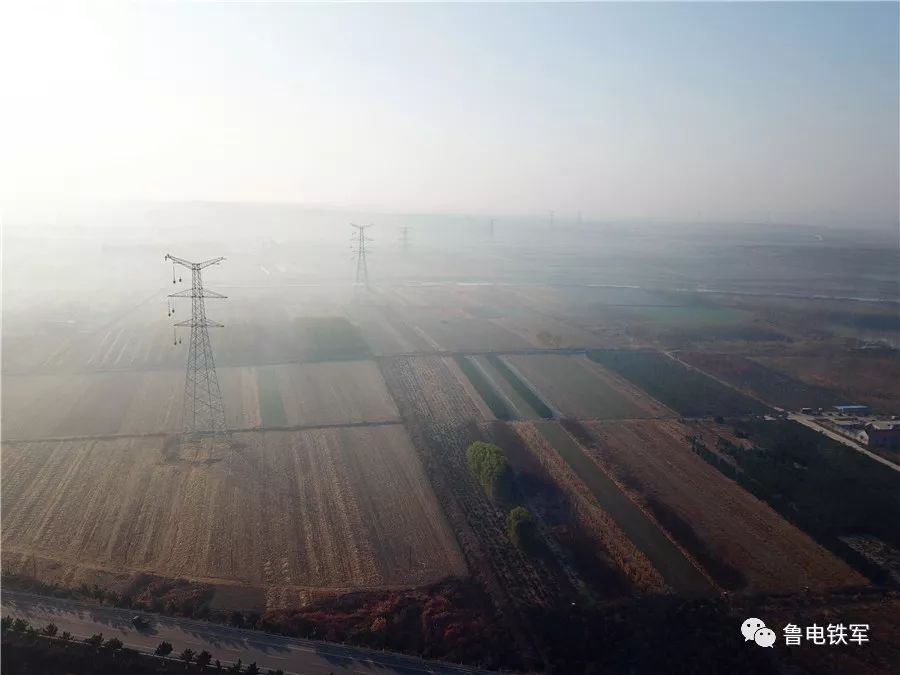

莱阳~昆嵛500千伏线路工程起于500千伏莱阳站,途径烟台市(莱阳、海阳)及威海市(乳山、文登),止于500千伏昆嵛站。线路小号侧为71.6千米单回路,大号侧为51.2千米双回路(面向大号侧右侧挂线),共新建铁塔291基

工程开工

线路工程于2017年3月29日开工,10月21日开始进行铁塔组立,2018年6月23日开始进行导地线架设

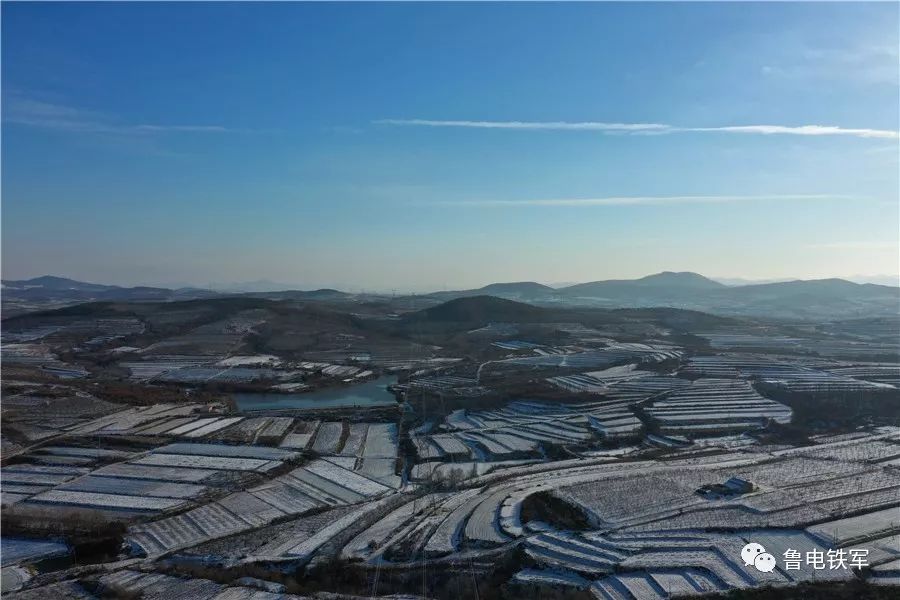

基础型式和地质特点

工程72%塔位位于山地,因为地理环境受限。该工程共设计4种基础型式,分别是开挖基础、掏挖基础、岩石基础、灌注桩基础。地质类型也是比较复杂,石坑、流沙坑比比皆是。山区基础施工采用爆破和机械开凿的方式,但由于地质坚硬,爆破效果收效甚微,只能采取多次爆破的方式,而机械开凿的速度非常缓慢慢

沿途障碍

作为山东东部的重要电力规划区,工程沿途障碍物多,施工路径与1处规划养殖场、2个在建风电场有冲突,协调十分困难。项目积极寻求解决办法,属地范围大力配合支持协调,得以让风电线路改线5处,拆塔2基,使我方线路得以顺利施工。


运输难题

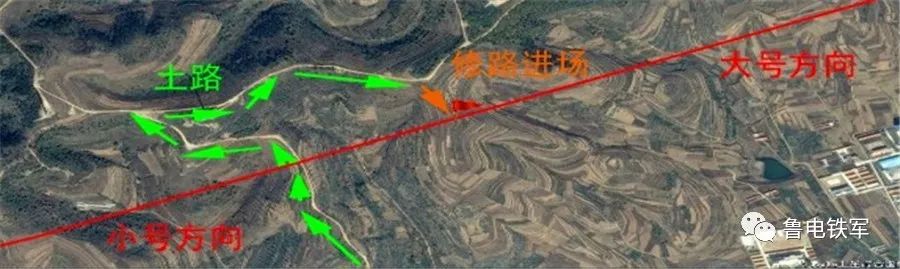

施工中,面对山区运输难题,项目部从经济性和安全性角度综合比较了马帮小运及修路两种运输方式后,最终选取了对全线塔位修筑了临时施工道路,一次性解决基础、组塔、架线阶段的运输难题。由于沿海地区降水众多,每次雨后都要对冲垮的道路及时进行修复。

运输问题解决了,基础、组塔工作得以顺利进行,但进入架线阶段后,工程的压力陡然增加

碳纤维导线施工·方案编制

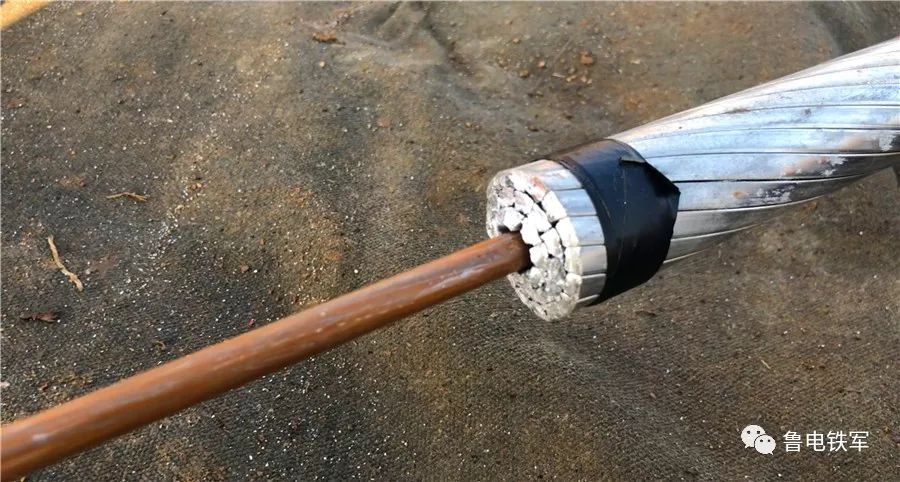

由于碳纤维导线是一种全新的材料,没有成熟的工程应用经验,项目部在编写施工方案之前,安排技术人员对碳纤维导线的特性进行了深入学习,并吸取省外施工单位的经验和教训,对碳纤维关键工序的施工流程进行了设计,包括直线塔接续升空、耐张塔升空、溜放尾线、挂紧线、专用工器具操作方法等重点内容,并顺利通过专家审查。

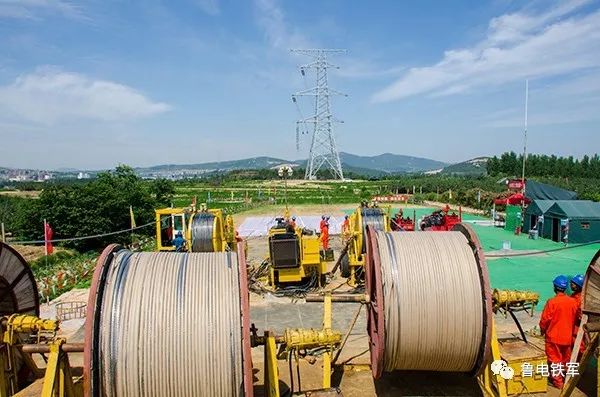

放线难度、区段设置

放线中,由于碳纤维复合芯导线有着不能过大转角、尽量在耐张塔放线、尽量设置小区段等特点,为架线段的设置和牵张场地的选择都提出了极高要求。经过项目多次优化,最终确定32个放线区段,相对较多的放线区段,使得施工时间、修路、设备转场、人工费用成倍增加。


放线设备、工器具选择

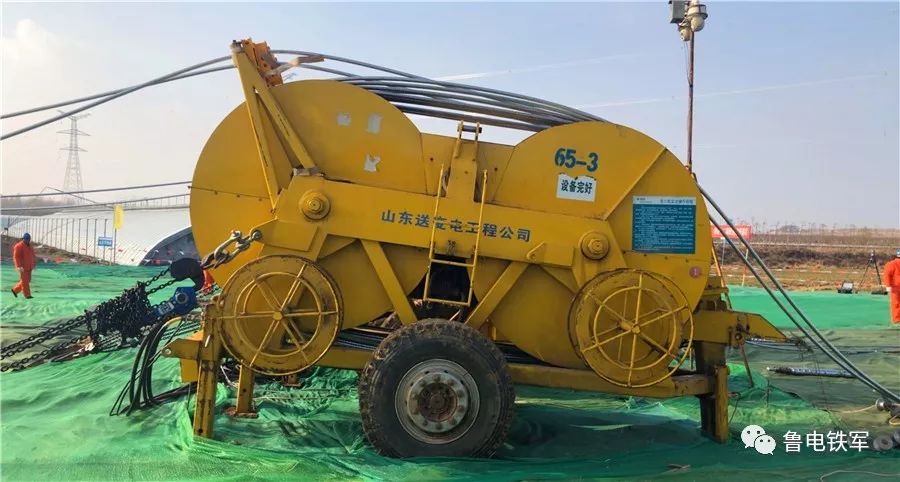

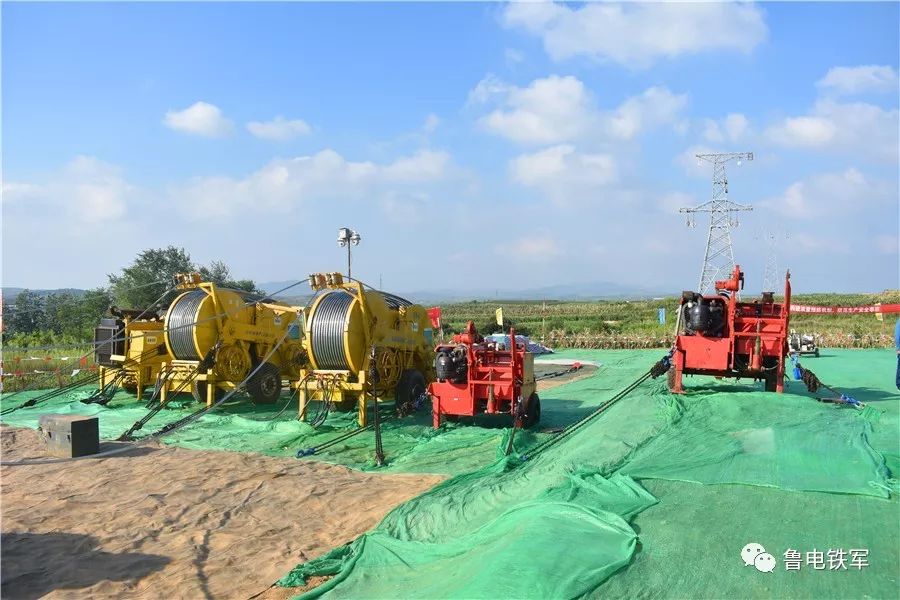

同时,碳纤维复合芯导线对施工机械的要求非常苛刻,项目部根据碳纤维导线的规范,选取1850轮径的张力机,1160三轮滑车。

碳纤维的专用装配式牵引器、二线提线器、接续管保护套、卡线器都是专用的,项目对此进行了采购,解决了工器具的配合问题。

架线现场安全监督

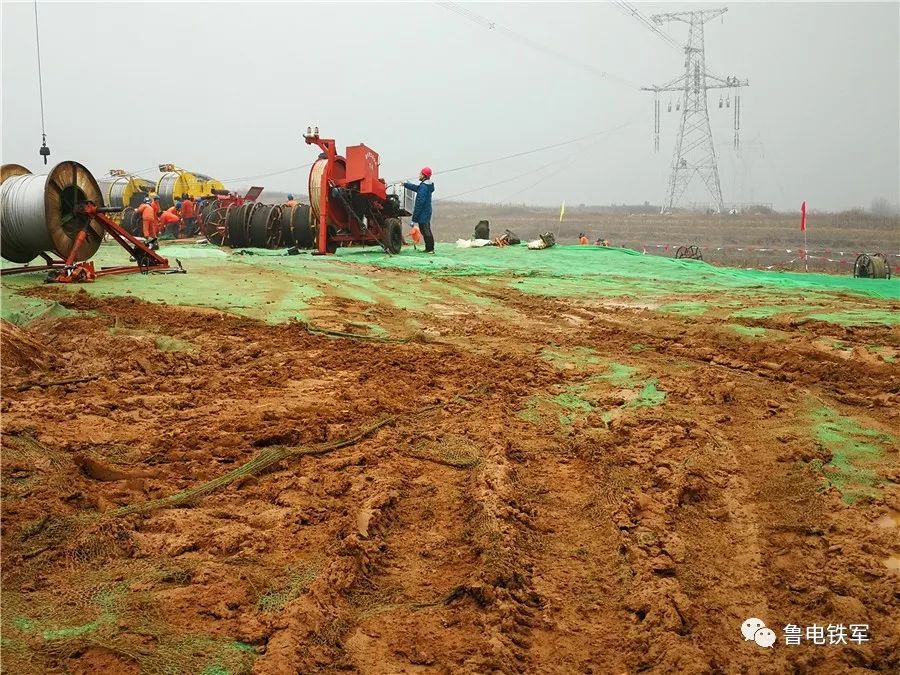

放线高峰期正值多雨季节,面对紧张的工期和排定的停电计划,项目在雨天合理组织施工,从未因天气问题停工一天。为了确保架线施工一次成优,项目部加强重点工序现场管理,重点工艺重复交底,专人监督措施落实到位

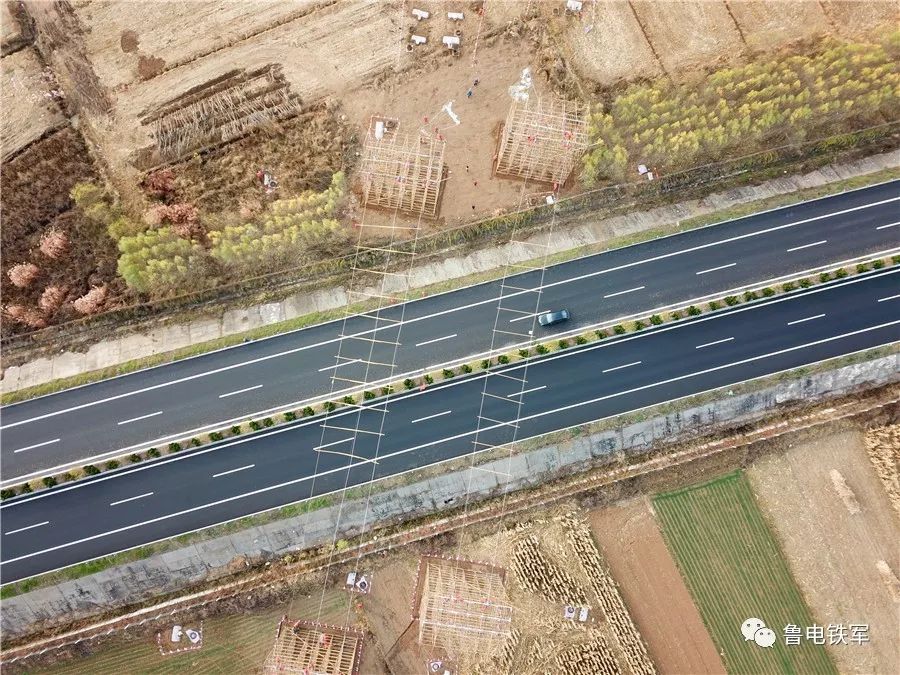

重要跨越情况

线路路径长,重要跨越也就成倍增加,线路跨越高速3次,跨越铁路2次,跨越220kV线路9次,跨越110kV线路7次,共编制了7项四级风险专项施工方案。


安全质量管控

作为省内第一条省内全线碳纤维导线的工程,项目部对原材料的质量的管控也高度重视。施工中发现,碳纤维导线质量不理想,个别线盘有断股、缺股、芯棒缠有胶带等严重质量问题。

本着建设阶段的质量问题就是工程运行后的安全问题的理念,对于有严重质量问题的导线,项目部坚决予以退换,架线工作得以安全顺利进行。


克服一切困难·交上满意答卷

莱阳~昆嵛500千伏线路工程作为碳纤维复合芯导线规模化应用试点工程,各方面关注度高,影响面广,使命光荣、责任重大。公司把这个工程交给输电分公司,是给予分公司的最大荣誉,体现了领导的高度信任。

输电分公司一定会从公司大局出发,把自己的命运和本工程牢牢捆绑在一起,克服一切困难,给公司交上一份满意的答卷。(孙展轩、李振方、周光宇、丁一)。
