电线电缆网 > 挤塑 挤橡 发泡 > 挤出辐照交联聚乙烯绝缘，模口处这样，会对线的质量产生影响吗？（完整版）
挤出辐照交联聚乙烯绝缘，模口处这样，会对线的质量产生影响吗？ - 无图版
fanggaoxia --- 2019-03-09 11:23:32
1

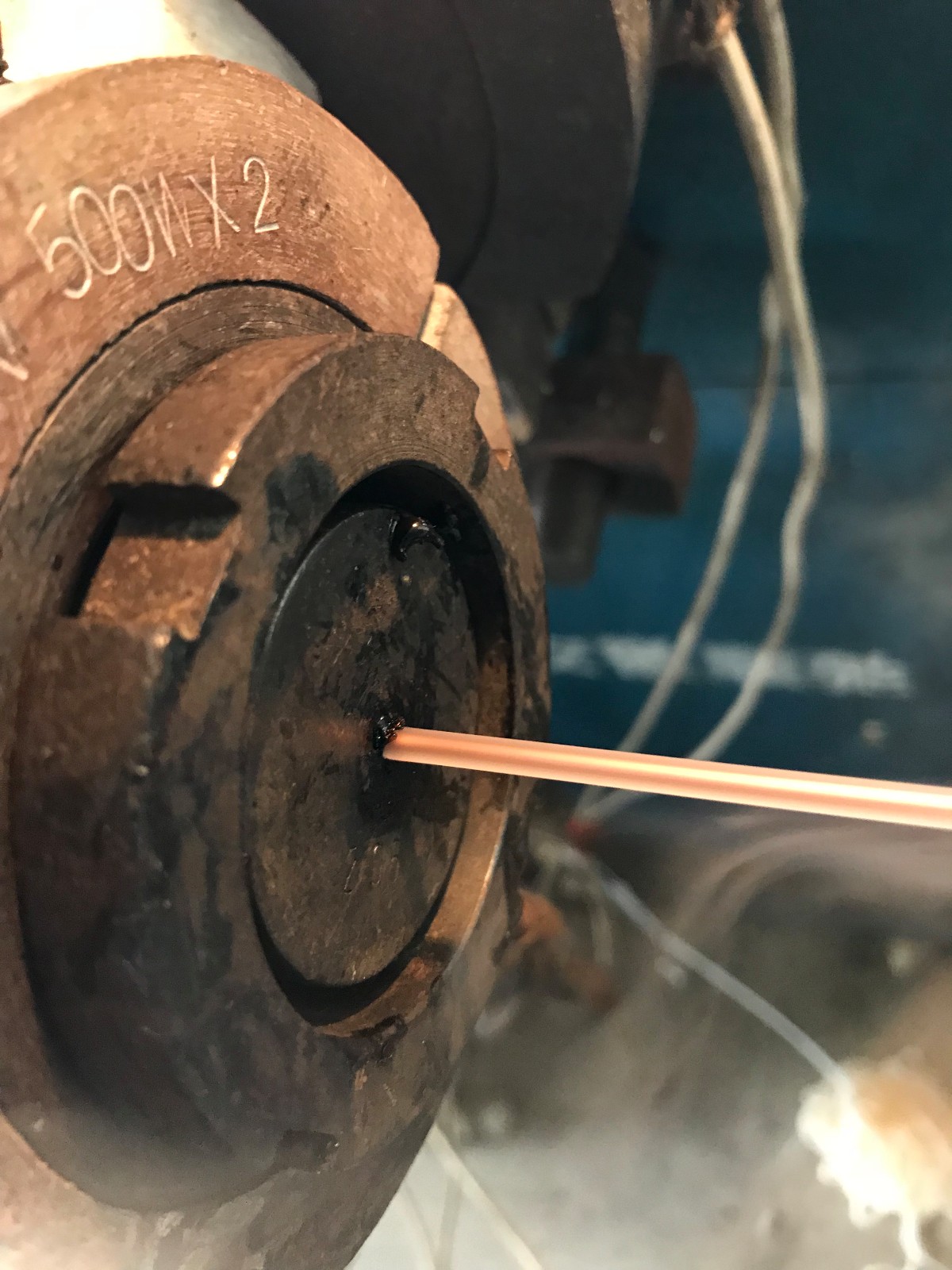

挤出导体1.5mm2，SJ-45*25机，模口会有堆积烧焦，堆积的多了时间长了会随线一起跑走。
fgh4gc --- 2019-03-09 13:25:53
2
表面外观会不良
zjfc1988 --- 2019-03-09 16:25:33
3
模口流延，建议从温度及模具上调整
gsfhnjd --- 2019-03-10 13:24:41
4
1.火烤法
2.气吹法
3.优选挤管模具4.拉伸比控制在2~3，配模系数1.0~1.1
5.模套模嘴处车出一个锐角
anan204 --- 2019-03-14 16:49:43
5
辐照料普遍存在，料温高了后会让材料发生破脆，析出，最终在模口积累，过段时间小心扯掉就行 目前未发现大的影响
fanggaoxia --- 2019-03-14 16:57:48
6
谢谢楼上各位老师
whx198410 --- 2019-05-28 14:28:33
7
模套内涂覆聚四氟乙烯
