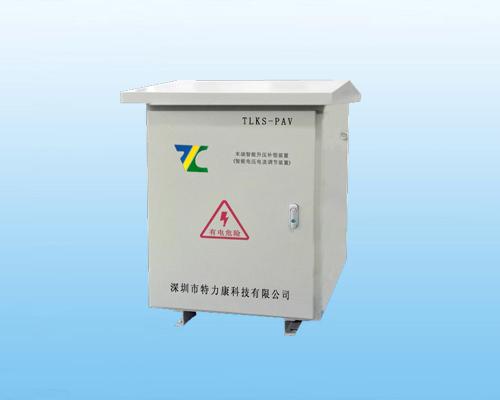

低压无功补偿装置

（特力康小彭）

一，概述

随着农村经济的深化改造，农配电设施已得到了极大的改善，供电变压器得到了有效的提升。但由于农村地处偏远，其配电至末端距离过长，供电半径过大，线路在长距离运行损耗严重，出现电压质量、无功不合格的问题，导致农村用户出现在大功率电器使用不了的现象，为解决此类情况，特力康研发低压无功补偿装置，是一种针对农村电网末端电压过低的设施。

二，工作原理

低压无功补偿装置主要由高性能补偿变压器、智能控制模块及开关器件三大部分组成。当智能模块检测到线路电压偏低时，控制开关组件动作进行系统电压提升。同时将数据发给智能远程监控组件，并且线路管理者可通过手机短信方式对装置运行数据进行查询。

三、功能详情

1，智能保护

当系统温度≥55度时，系统自动启动风扇进行降温，温度≥100度时，

将直接进入直通状态，以保证系统可靠运行

2，升压范围广、效率高

在线路电压低至160V时，装置仍可提升输出电压至198V，系统可10%

过载长时间运行；满负荷时大于98%，效率高。

3，实时远程监测

智能远程监控组件由无线数据发送器、内置服务器端软件构成，可以实

现实时监测台区内的所有装置的运行工况和。

四、技术参数

环境温度：-45～65℃

相对湿度：40℃，20～90%

大气压力：79.5～106.0Kpa

海拔高度：≤4500m

2）电源条件

额定电压：～220V/～380V

电压偏差：±30%

电压波形：正弦波，总畸变率不大于5%

工频频率：48.5～51.5Hz

功率消耗：＜1W（切除电容器时)

＜1W（投入电容器时)

3）测量误差

电压：≤0.5%（在70%~130%电源额定电压范围内）

电流：≤0.5%（在5%~120%额定电流范围内）

功率：≤1%

功率因数：±0.01

温度：±1℃

五，后语。

电器处于低电压状态运行时，不仅仅会影响电器的正常使用，严重还会导致电器烧毁，给用户带来极大的火灾隐患，低压无功补偿装置其安装运用可有效降低线损，即使线路电压低至168V时，装置仍可提升输出电压至合格范围水平，增加低压配网运行稳定性，确保农村居民生产生活的正常用电，为农村配网安全可靠用电打下坚实的基础，
