mownbn --- 2018-10-29 22:53:23

1

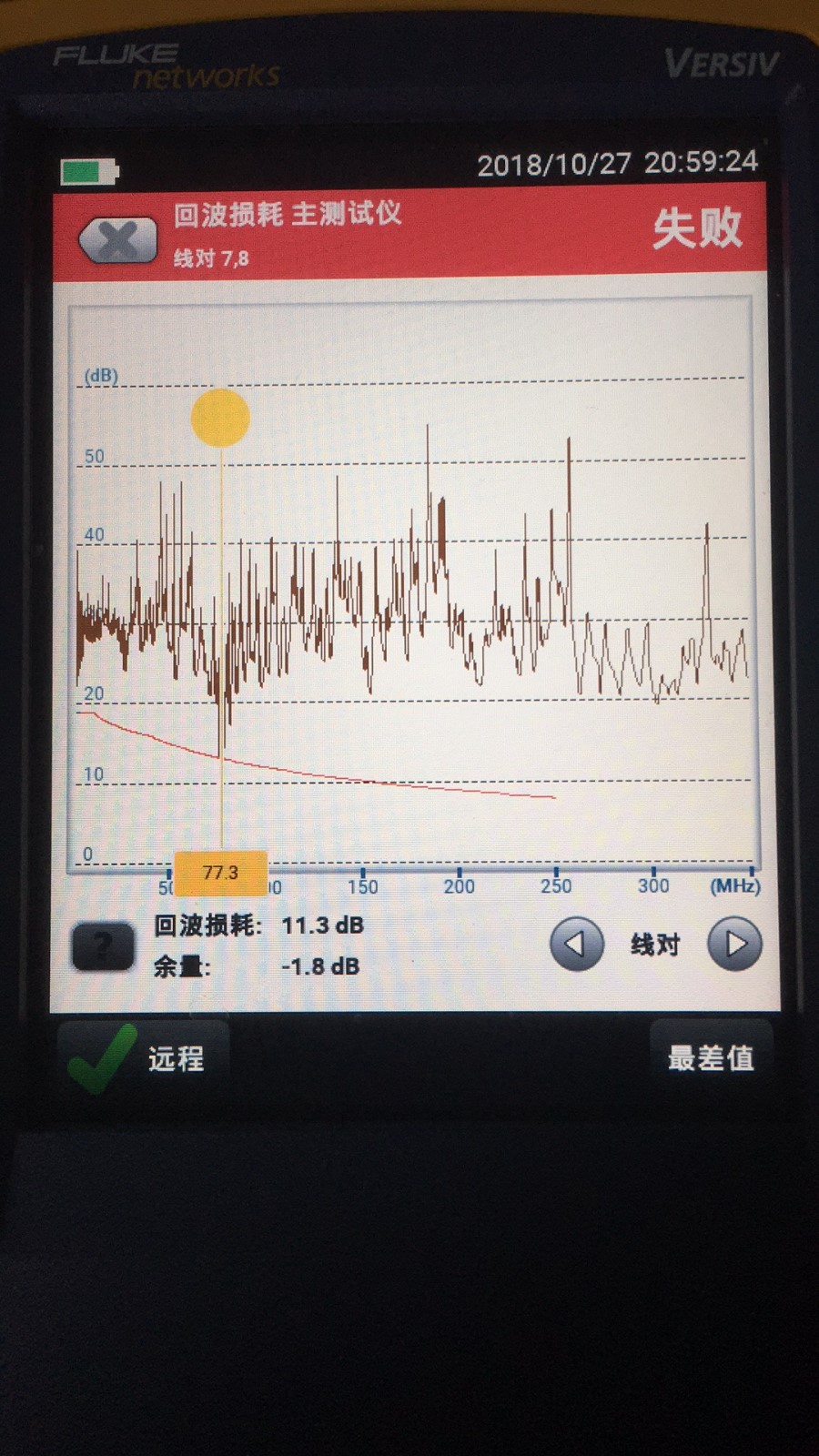

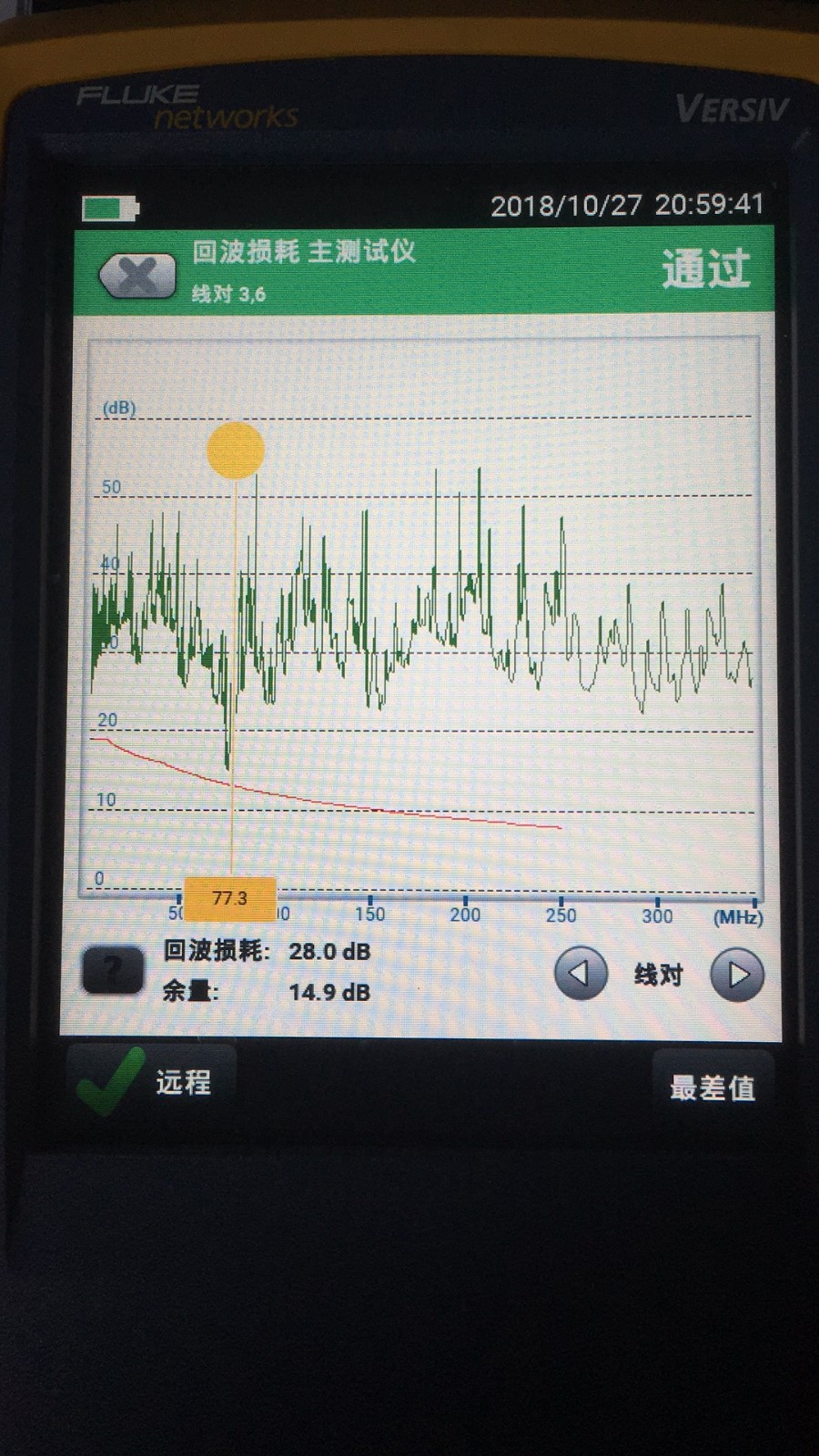

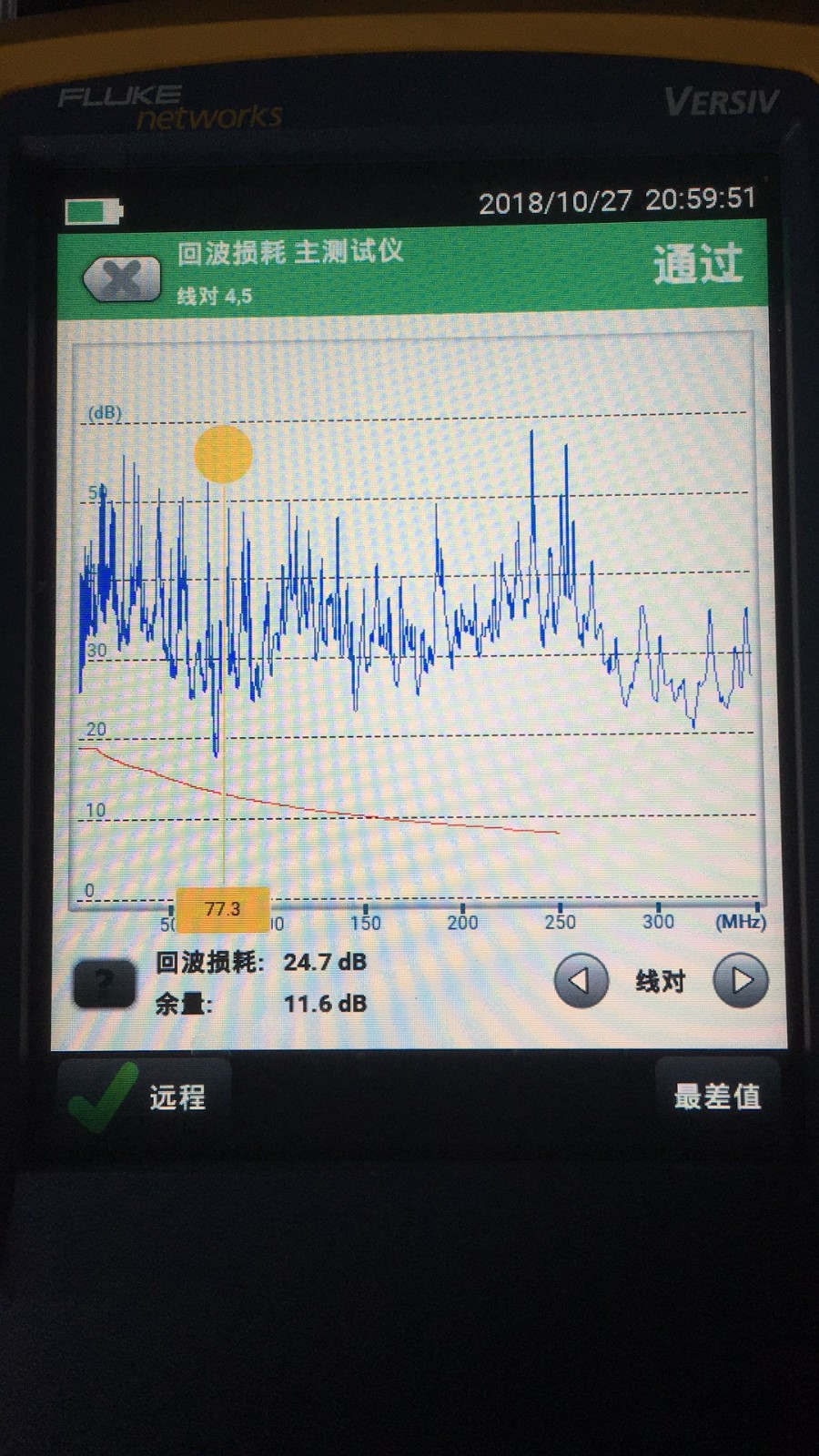

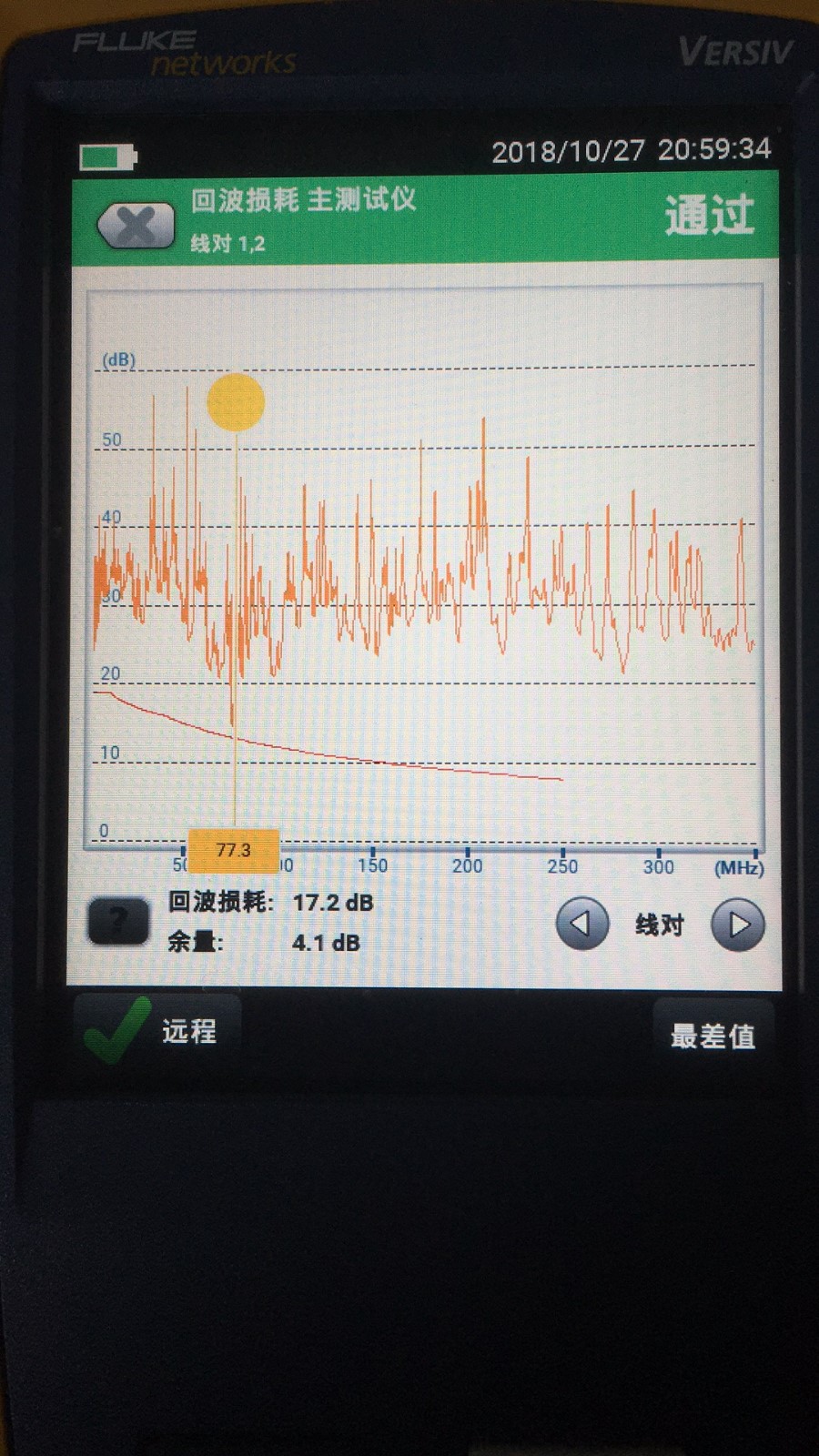

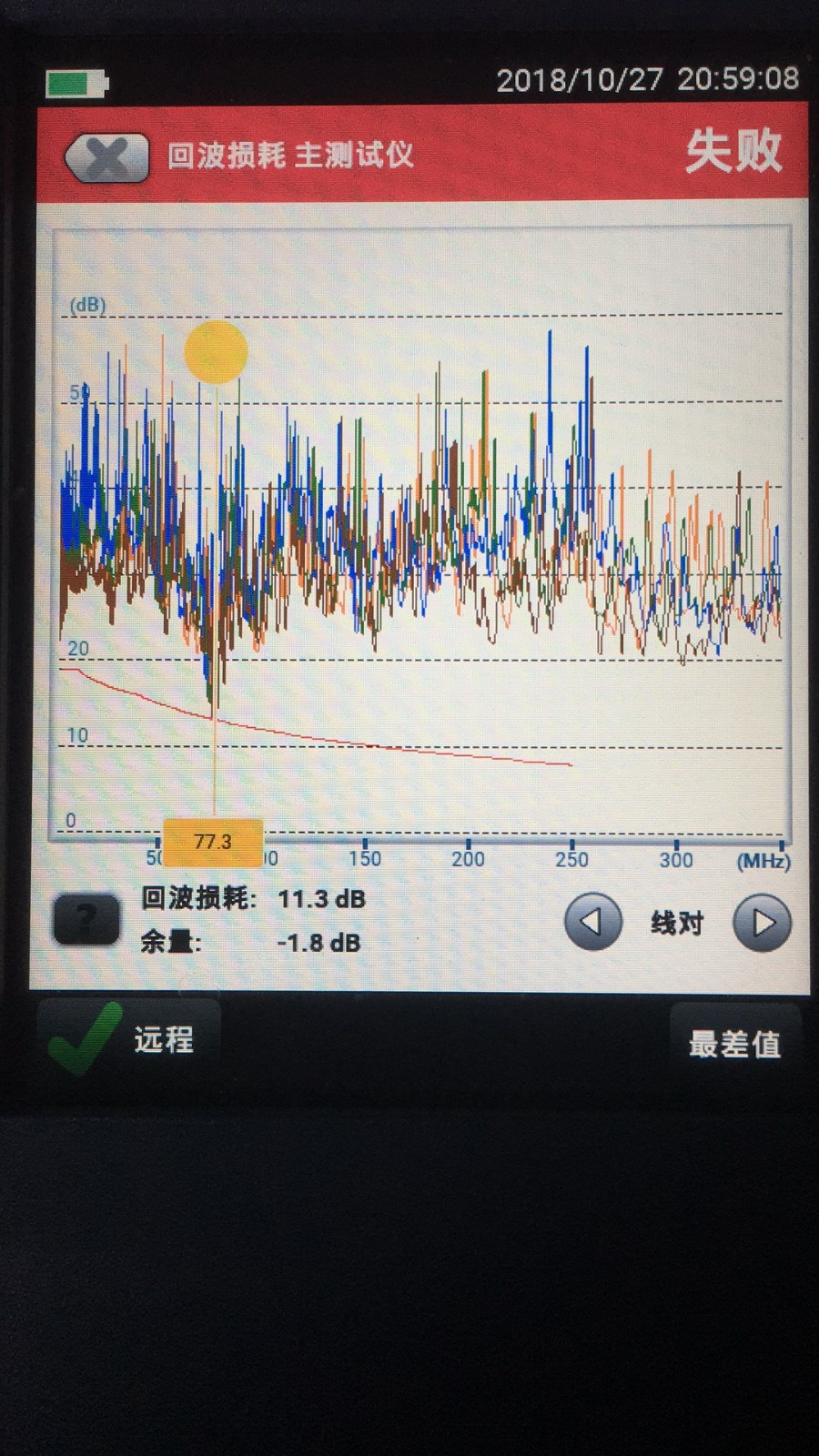

先谢谢各位百忙之中指导,我司近期做的CAT6 FTP 在低频77.3MHz时四个线对的回波都掉下去了,其中棕色线对回损-3.5dB, 导体0.58,绝缘1.14,对绞10.01 ;11.4; 13.5; 15.1,麦拉22mm*25μ,铝箔:25mm*75μ(铝基50u),骨架5.0*5.0*0.5mm,承揽105, 在护套前飞机模直拖铝箔,100米测试衰减余量竟然有8dB,串音6dB,回波负-3.5dB。后来尝试调整工艺,试着将棕对线径调整至1.12mm,但是没有改善。请高手指点!

songfeiX --- 2018-10-30 07:25:41

2

楼主你求助帖别把图片打包发出来,这样别人还需要花金币下载才能看。我帮你重新发出来了


LZXLMZZ --- 2018-10-30 08:45:58

3

回波主要与阻抗有关系 ,你测试棕色那对阻抗怎么样,如偏低加大ID
LZXLMZZ --- 2018-10-30 09:12:07

4

是不是直放铝箔时候整个线材没有包紧,铝箔铝层厚度厚了点的吧,太厚了直放不容易包紧的呀
mownbn --- 2018-10-30 23:12:15

5

谢谢了,第一次发帖,有劳了

mownbn --- 2018-10-30 23:15:27

6

目前用的铝箔是70μ,的,护套前飞机模直拖,我有观察,直拖也有包住,效果还是可以的,也不至于很松,把护套剥开,至少铝箔结构还是没有松散的,不知道大哥所说的意思是不是要包得非常紧那种意思

mownbn --- 2018-10-30 23:18:54

7

阻抗偏大了我从1.14线径调整到1.12,结果回波还是不行;阻抗偏小了我从1.12再调整回到1.14,还是回波不行。从波形来看,并且蓝橙绿棕都是在低频77 MHz时有急剧往下掉的现象。

349255965 --- 2018-10-31 11:38:15

8

要么换绝缘材料,或者试试用0.59的导体过0.58拉丝模。
LZXLMZZ --- 2018-10-31 13:53:53

9

你所说的1.12 改为1.14 阻抗变大了, 1.14改为1.12阻抗变小了,你实际测试的阻抗数值是多少的呀?变化0.02阻抗不会小波动那么大的吧?
暗剑 --- 2018-11-01 11:31:37

10

这种情况是出现尖峰,就不是阻抗大小的问题了,而且是四对都是这种状况,应该是成缆或者是外被的时候哪里没处理好,导致出现的整体尖峰
lls1112 --- 2018-11-02 11:23:17

11

给你看看下面的阻抗和回路测试图, 我这个还算好的 ,回路还可以合格, 你的线的尖峰要大很多,福禄克回路都过不了,

你的结构设计上是没有问题的,更改结构对其帮助不大, 建议去检查下你的对绞和拉丝绝缘设备, 那个地方出现了周期性的波动, 目前我们也在解决问题当中.

powerxixi --- 2018-11-05 08:41:53

12

从描述来看,应该是成缆工序问题,建议将成缆节距改为80mm,聚酯带再包紧些。
zhl1010 --- 2018-11-05 13:58:39

13

问题解决了没?
mownbn --- 2018-11-07 00:07:40

14

聚酯带在承揽机上拖包,非绕包,发展拖包不是包得很紧,护套剥开后聚酯带就散开了,节距100改为80又担心串音会过不了,因为目前串音余量本身就5.6dB 而已

powerxixi --- 2018-11-07 08:13:06

15

成缆节距改80,对近串影响不大,你可以先试试。

12356 --- 2018-11-10 16:51:05

16

感觉做网线的都是高科技啊
qq24241440 --- 2018-11-26 14:55:35

17

看下对绞吧
qq1234 --- 2018-12-19 21:22:40

18

你好,我是做网线电缆料的,请加我QQ2385735177,帮你解决此问题
1494915032 --- 2018-12-29 20:12:38

19

楼主是用什么程序测的?信道还是链路?
19801122 --- 2019-01-03 20:27:36

20

检查成缆导轮,PET膜张力,成缆圆整度。所以要把节距变小,来调整
