随着科技的不断发展，现场接线检测设备越来越先进，许多种设备均具有显示向量图的功能，如三相现场校验仪。这些设备的出现，节省了现场接线人员的大量精力，也为日常工作提供了方便，提高了工作效率，但要理解相量图，则必须了解相量图的画法。
要画一种接线的相量图，必须先要根据现场接线画出接线图，然后根据接线图画出改接线的相量图。
我们要以感性负载的三相三线的正确接线为例来画相量图，方法和步骤如下。三相现场校验仪
1.画接线图
画出正确的接线图，如图1-6所示。
2选定坐标点，画相电压相量
由于三相交流电是三相发电机产生的，而发电机的三相绕组产生的电压在空间上彼此相差120°，所以三相交流电三个相电压的相量也彼此相差120°。

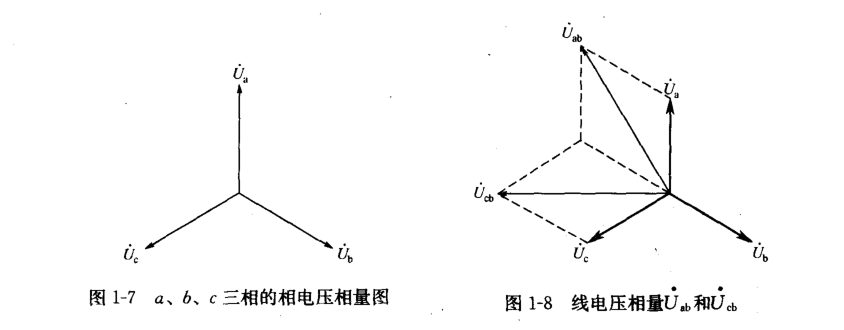

我们以a相电压的相量为基础画b、c相电压的相量。先画一条竖直的直线，代表Ua;由于Ub滞后Ua120°，所以顺时针旋转120°画Ub的相量；由于Uc滞后Ua240°，所以Ua顺时针旋转240°画Uc的相量，如图1-7所示
3.画电压相量
由接线图可以看出，加在第一元件上的线电压为Uab，加在第二元件上的电压Ucb,根据平行四边形法则画出Uab和Ucb的相量，Uab=Ua-Ub=Ua+(-Ub）,Ucb=Uc-Ub=Uc+(-Ub),如图1-8所示。
4.画电流相量
以电压相量为基础画电流的相量。
感性负载的电流滞后电压，所以第一元件的电流相量是以Ua为基准，顺时针方向旋转�，画出Ia的相量；第二元件的电流相量以Uc为基准，顺时针方向旋转�c，画出Ic的相量，如图1-9所示。
5.根据已知条件标出相位角�
用弧度线连接第一元件的线电压相量和电流相量，并标出其夹角30°+�a（由于Uab与Ua的夹角是30°，所以Uab与Ia的夹角即为30°+�a）用弧度线连接第二元件的线电压相量和电流相量，并标出起夹角30°-�c*（由于Ucb与Uc的夹角是30°，所以Ucb与Ic的夹角即为30°--�c），如图1-10所示。
完成五步后，改接线方式的相量图即绘制完成，其相量图即为图1-10
