硅烷交联后导体发黑氧化严重 - 简版
YZCYJ
楼主
2017-06-06 11:32:03
硅烷交联电缆导体经过蒸汽后，经成缆护套后，氧化严重，不经过蒸汽的PVC电缆好点。查看，拉丝的铜线上面有冷却水的水渍，白色的斑点。是不是导致氧化的根源？怀疑根源在导体拉丝上面，冷却液里也加了抗氧化剂，和少许的拉丝油，冷却液浓度大概在2%左右。拉丝液的浓度大概在12%左右，拉出的丝表面的白斑一直无法消除！请问大神这些是什么原因？
［YZCYJ 在 2017-6-6 11:36:19 编辑过］
［YZCYJ 在 2017-6-6 13:38:24 编辑过］
YZCYJ
1 楼
2017-06-06 13:40:19
拉丝下来的铜线表面的白色的水斑，过几天就变成黑斑！
YZCYJ
2 楼
2017-06-07 14:09:26
有高手分析一下吗？
WMXIANG88
3 楼
2017-06-08 20:41:53
进水氧化了吧
huaclg707
4 楼
2017-06-08 22:47:19
铜质量不好
bl3725
5 楼
2017-06-09 11:58:40
 | Presence of stains(light brown to bronze colour) on the pink and shiny surface. 表面出现污点（浅棕到棕色在粉红色与光泽表面） | Residual drops of annealling bath (nearly pure water) 退火液滴落残余（基本为纯水）。 |
YZCYJ
6 楼
2017-06-10 16:00:40
楼上认为是冷却液残留导致了氧化？楼上的图不完整啊？
YZCYJ
7 楼
2017-06-10 16:01:37
楼上有联系方式么？
woshijason
8 楼
2017-06-10 17:56:01
电缆两头都这样？
wxbcjxlg
9 楼
2017-06-12 00:31:03
你这拉丝机是什么设备，浓度还需要12度这么高？
shunvs
10 楼
2017-06-12 10:14:41
更换拉丝液就可以了啊
kyishu
11 楼
2017-06-12 11:24:02
蒸汽温度多少，高温高湿下铜导体很容易氧化。<div>
</div>
</div>
YZCYJ
12 楼
2017-06-12 15:25:08

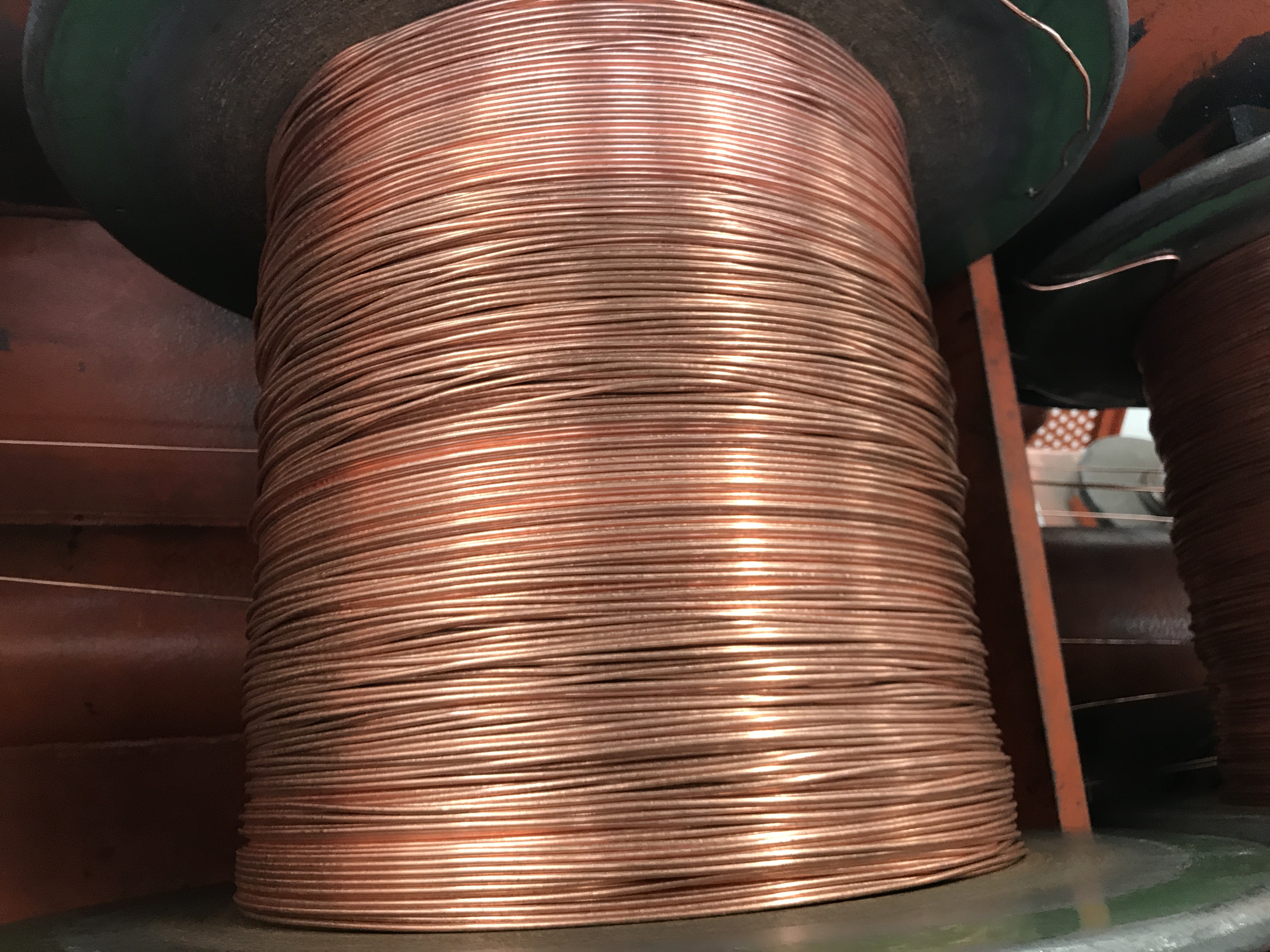

蒸汽温度85±5℃，大拉拉机是合肥神马的LHD-450/9铜大拉机，拉丝液厂家测得的浓度8.5，今天又出现了一个现象，就是一盘拉好的丝，表面情况正常，绞线机开到中间，就出现了氧化的情况！
［YZCYJ 在 2017-6-12 17:17:43 编辑过］
YZCYJ
13 楼
2017-06-14 17:22:44

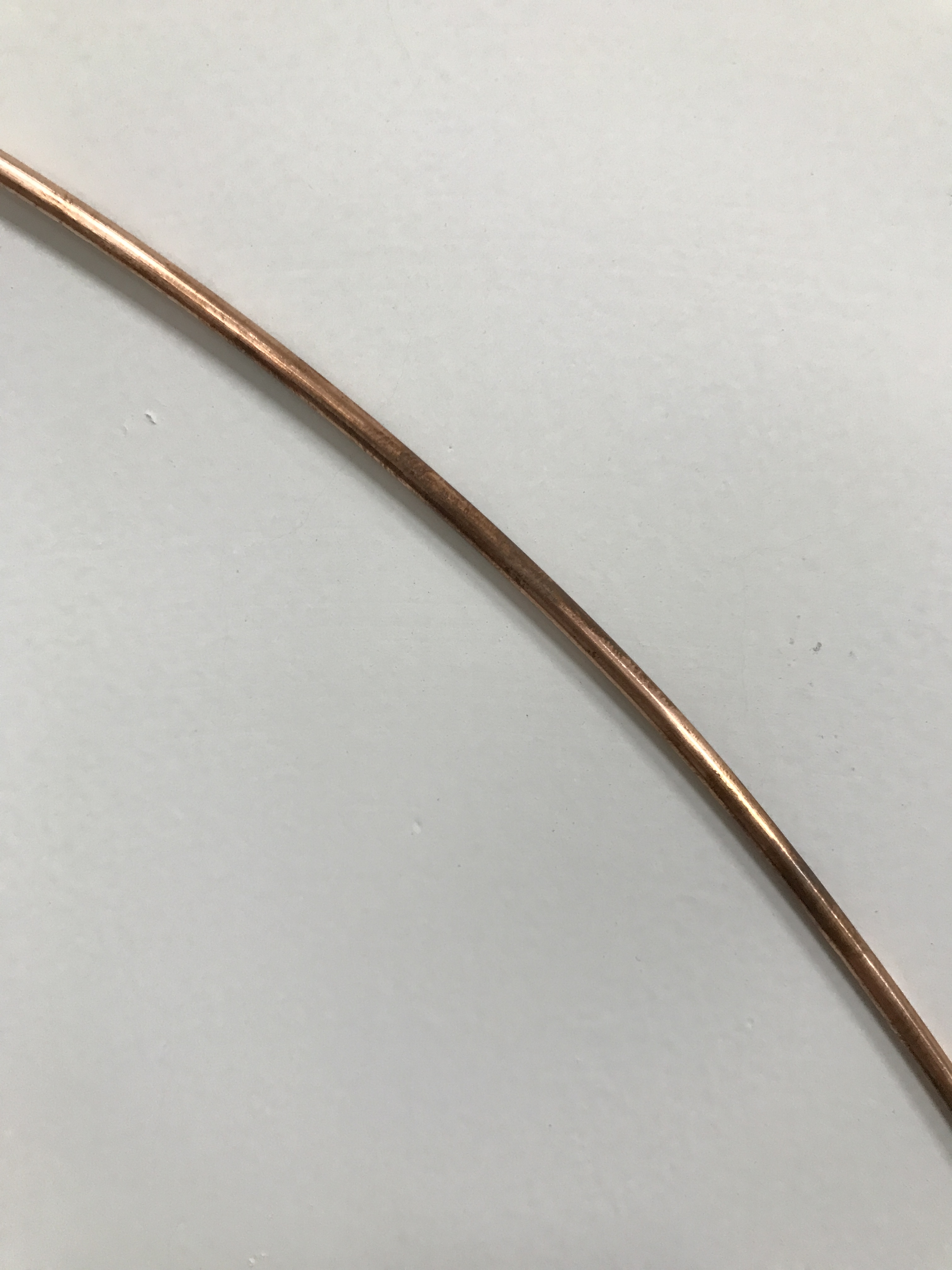

拉下来的丝，放置一天后，表面出现发黑的块斑，用纸擦拭后，纸发黑，但丝表面黑印依然存在。冷却液循环池上浮一层机油，此油是设备维修时漏进去的，拉丝液池表面也有一层，是不是机油附着？
［YZCYJ 在 2017-6-14 17:24:00 编辑过］
［YZCYJ 在 2017-6-14 17:25:05 编辑过］
［YZCYJ 在 2017-6-14 17:30:52 编辑过］
YZCYJ
14 楼
2017-06-20 08:24:28
有专家知道原因不？取样单丝及成品，都发现像上面图片那样黑斑的现象，应该是抽丝油附着！~黑色深度随着时间推移，越来越黑！<div>是不是拉丝油池及冷却液池上都浮了一层机油（维修设备时漏进去的），需要更换，还有就是拉丝机收线前的吹水装置要改进，用手摸能摸有水，冷却液里的油能吹干吗？</div>
limeitao19
15 楼
2017-08-08 13:33:28
拉丝机的最后一道吹干不好，没有将拉丝液和水汽吹干净。铜丝表面就有刚开始的白色斑点，后面变成黑色的斑点。
angelpig
16 楼
2017-08-25 15:32:44
根本解决问题是换掉拉丝液和退火液!只想减缓那就除掉浮油，在退火液中同时加入适量KOH和0.5%的抗氧化剂，我处理过类似的案例，油品为某进口拉丝油公司的遗留问题。
［angelpig 在 2017-8-25 16:01:07 编辑过］
游客
17 楼
2019-05-22 15:15:35
我们也经常出现这个情况，交联蒸煮后导体发黑，用了好多方法见效甚微
