电线电缆网 > 通讯电缆 > 半柔线15.5GB处有尖峰（完整版）
半柔线15.5GB处有尖峰 - 无图版
Jusaka --- 2016-12-08 08:12:53
1
如题，高手帮忙分析下，谢谢
［Jusaka 在 2016-12-8 11:45:38 编辑过］
Jusaka --- 2016-12-08 09:10:45
2

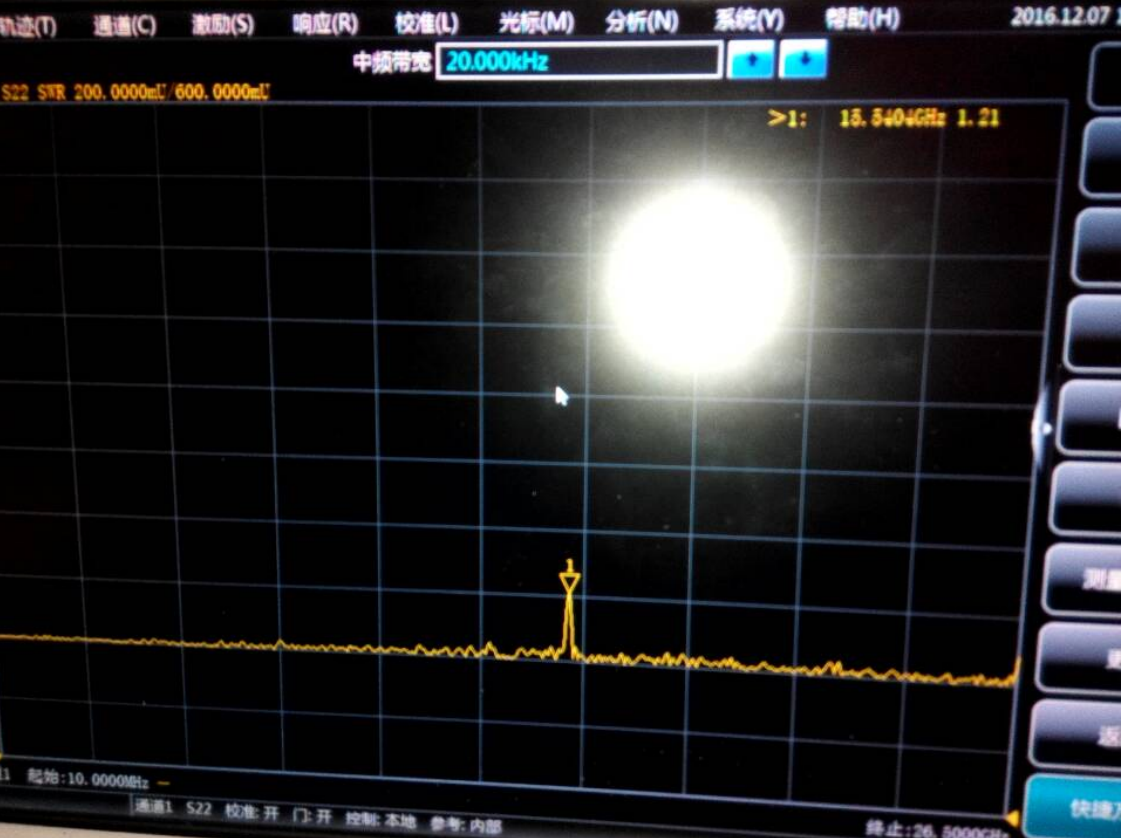

规格141 驻波有尖峰
sa571328 --- 2016-12-08 10:10:30
3
可以上传一下报告
moveitgogo --- 2016-12-08 13:01:23
4
能做到15.5GB，已经是很厉害了！
678002 --- 2016-12-08 15:39:43
5
高频驻波NG与屏蔽层有密切关系，可用TDR测试阻抗看是否有异常波动点，
如有为屏蔽一致性不好，从屏蔽设备上找问题，如无多为屏蔽率不合适，可调整屏蔽率
Jusaka --- 2016-12-09 09:58:22
6
浸锡之前测试OK 浸锡之后就有峰 搞不懂是那个位置的问题。。
678002 --- 2016-12-09 13:49:30
7
浸锡收放线张力尽量放小点，减少弯曲幅度和次数试试
Jusaka --- 2016-12-09 14:58:41
8
有尖峰应该是某个点有问题吧。。
Jusaka --- 2016-12-10 17:12:47
9
大侠们啊。。
678002 --- 2016-12-10 17:49:09
10
每个批次都这样吗？你的那个报告我打不开，换个格式传上来看看，最好多几个测试结果
Jusaka --- 2016-12-12 08:04:20
11
这个样子的
Jusaka --- 2016-12-12 08:05:23
12
额，算了这个网站真有问题 。。。。。。。。。。。。。。。。。无语了
678002 --- 2016-12-12 16:58:17
13
这种尖峰多半是线材拉伤导致的，你做个试验：
取一段编织测试如ok，不经过机台收放线，人工轻放线浸锡一段再测试看会不会有？希望能帮上你！
上次让你测的驻波不良阻抗图形正常吗？
Jusaka --- 2016-12-13 11:48:46
14
据传说是编织丝张力不均匀引起的。。。。。。。。。不知道是真是假
678002 --- 2016-12-15 14:26:32
15
你要告诉我让你确认试做的结果是怎样的，不然没法判定啊
moveitgogo --- 2016-12-16 08:53:47
16
这个传说不怎么靠谱。Jusaka:
据传说是编织丝张力不均匀引起的。。。。。。。。。不知道是真是假
Jusaka --- 2016-12-16 15:15:12
17
应该是靠谱的 要做到20G编织张力好像是要很均匀才可以
janewukai --- 2018-07-11 21:10:43
18
本公司致力于半柔电缆助焊剂研发、生产。目前与国内各大知名厂家均有合作，且产品间接得到华为认证。有生产半柔电缆厂家的客户可与我联系，致力于半柔电缆行业产品品质升级！
昆山凯茂电子材料有限公司 /吴R 13509609857
hunr --- 2020-12-18 19:20:31
19
Jusaka:据传说是编织丝张力不均匀引起的。。。。。。。。。不知道是真是假
、是不是用的南洋机？
