2YSLCY-JB+3/2YSLCYK-JB+3汽车连接线


应用
此电缆双层屏蔽，规格大，是PVC电机供电线缆。与传统的PVC电缆相比，柔软多股铜导体加聚乙烯绝缘可提供低损耗的电力传输，低电容性能和卓越的灵活性。该电缆的应用包括变频器，电机运行，高电磁干扰的连接，也用于汽车，造纸和食品工业，环保技术，包装行业，机床及处理设备中。整体铝箔和编织屏蔽可很好的防止电磁和电子干扰。用于室内干燥或潮湿，中等机械应力的地方，此电缆替代了通常单根接地线，采用了三个对称的黄绿接地线的结构，完善了EMC特性。 2YSLCYK- JB，应用抗紫外线黑色外护套，允许在户外使用或直埋应用。



标准及认证
VDE 0250 & 0281, EN 55011电磁兼容性, VDE-0875第11部分电磁兼容性, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

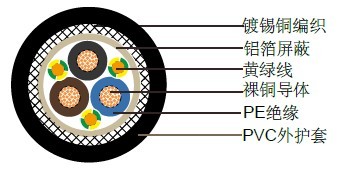

结构
- 多股铜导体，遵循DIN VDE 0295, IEC60228 cl. 5
- 聚乙烯(PE)绝缘
- 色彩编码遵循HD 308 S2(VDE 0293- 308)
- 三个对称的黄绿接地线
- 特殊铝箔屏蔽
- 镀锡铜编织，覆盖率大约 80%
- 2YSLCY-JB+3，桔黄色PVC护套，YM2类，遵循VDE 0207第5部分,无铅，阻燃&自动灭火
- 2YSLCYK-JB+3，黑色PVC护套，DMV5类，遵循VDE 0276-603, 无铅，抗紫外线，室外直埋应用，阻燃&自动灭火, IEC 60332.1 EEU指示电缆，遵循EEC 79/29低压指令



技术参数
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 20 x Ø
- 应用时的工作温度: -5o C to +70o C
- 固定安装温度: - 40o C to +70o C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 GΩ x km
- 耦合电阻 最大 250 Ω/km
- 辐射电阻可达 80 x106 cJ/kg (up to 80 Mrad)
- 互容: 线芯/线芯 70 to 250 nF/km,
线芯/屏蔽 110 to 410 nF/km





导体线规



接地线线 规

芯数 x 截面积
mm2

标称外径
mm

互容
线芯/线芯
nF/km

互容
线芯/屏蔽
nF/km

铜的重量
kg/km

电缆重量
kg/km

16(30/30)

24

3x1.5+3G0.25

10.2

70

110

91

212

14(50/30)

22

3x2.5+3G0.5

11.9

80

130

152

276

12(56/28)

20

3x4+3G0.75

13.7

90

150

224

446

10(84/28)

18

3x6+3G1

15.3

110

170

298

582

8(80/26)

16

3x10+3G1.5

19.2

120

190

491

794

6(128/26)

14

3x16+3G2.5

22.3

130

220

723

1188

4(200/26)

12

3x25+3G4

27.3

145

230

1138

1713

2(280/26)

10

3x35+3G6

29.4

150

260

1535

2402

1(400/26)

8

3x50+3G10

35

175

290

2208

2718

2/0
(356/24)

8

3x70+3G10

40.6

180

300

2871

3636

3/0
(485/24)

6

3x95+3G16

44

195

320

3953

4978

4/0
(614/24)

6

3x120+3G16

49.5

215

340

4836

6175

300 MCM
(765/24)

4

3x150+3G25

55.2

230

360

5421

6579

350 MCM
(944/24)

2

3x185+3G35

58.2

240

380

7041

8518

500 MCM
(1225/24)

1

3x240+3G50

66

250

410

9148

11611

［atltech0 在 2015-8-25 11:36:27 编辑过］

VDEyang --- 2015-09-02 16:49:08

2

楼上的亲，关于您提到的VDE测试标准好像不对吧~~~
atltech0 --- 2015-09-07 10:36:21

3

恳请指正！^_^
jimm --- 2015-09-07 18:29:35

4

这不是汽车线，是变频电缆。
atltech0 --- 2015-09-16 10:35:59

5

应用里写的很清楚了呀
