电线电缆网 > 挤塑 挤橡 发泡 > 挤出电子线表面不好（完整版）
挤出电子线表面不好 - 无图版
XUEXI97 --- 2014-12-15 09:52:41
1
为何挤出SR-PVC UL1061的电子线，速度快了表面就不好
我们开120米/分钟时表面还可以，挺光亮的，可是开到200米/分钟时，线表面就有明显的延线方向出现波浪纹。加温度也不行。电线是26# 1061的，哪位高手可以根据经验解答一下吗？
sa571328 --- 2014-12-15 10:18:32
2
直拉找胶料供应商从配方解决
XUEXI97 --- 2014-12-15 10:28:45
3
找了，他们说，200米太快了，所以表面不好，这个线只能开120米以下
sa571328 --- 2014-12-15 10:32:18
4
改用一个U7配L-64内模的机头，挤出前先烤料试试
sa571328 --- 2014-12-15 10:32:55
5
相信温度从低温到高温你都试过了，第一节用热水
XUEXI97 --- 2014-12-15 10:52:41
6
因为我是新手，所以不懂：U7配L-64内模的机头。这是什么机头？我们导体预热了65度，活动水槽加热到65度。料在料斗中加热烘干75度2小时。不知道还有啥办法？谢谢您提拨以下。谢谢！
huqin520 --- 2014-12-15 11:53:45
7
把外模改成加压模试试
amjjamjj --- 2014-12-15 13:37:02
8
XUEXI97:
找了，他们说，200米太快了，所以表面不好，这个线只能开120米以下
线速600以上都开过，外观也不会有啥问题的，跟线速关系不大！
导体是规则的吗？如果温度，模具都解决不了，那就是材料有问题咯
XUEXI97 --- 2014-12-15 14:20:15
9
我们用的是加压免对模，导体是镀锡7根的0.16MM的绞线，绞距12，规规则的，速度慢时的表面像普通PVC挤出的电线，光滑、平整（比如UL1007 26号线）但是随着速度加快，越快越起波纹，整根电线放平了看，表面像一排波纹
［XUEXI97 在 2014-12-15 16:35:39 编辑过］
［XUEXI97 在 2014-12-15 16:38:22 编辑过］
［XUEXI97 在 2014-12-15 16:46:52 编辑过］
XUEXI97 --- 2014-12-15 16:47:43
10

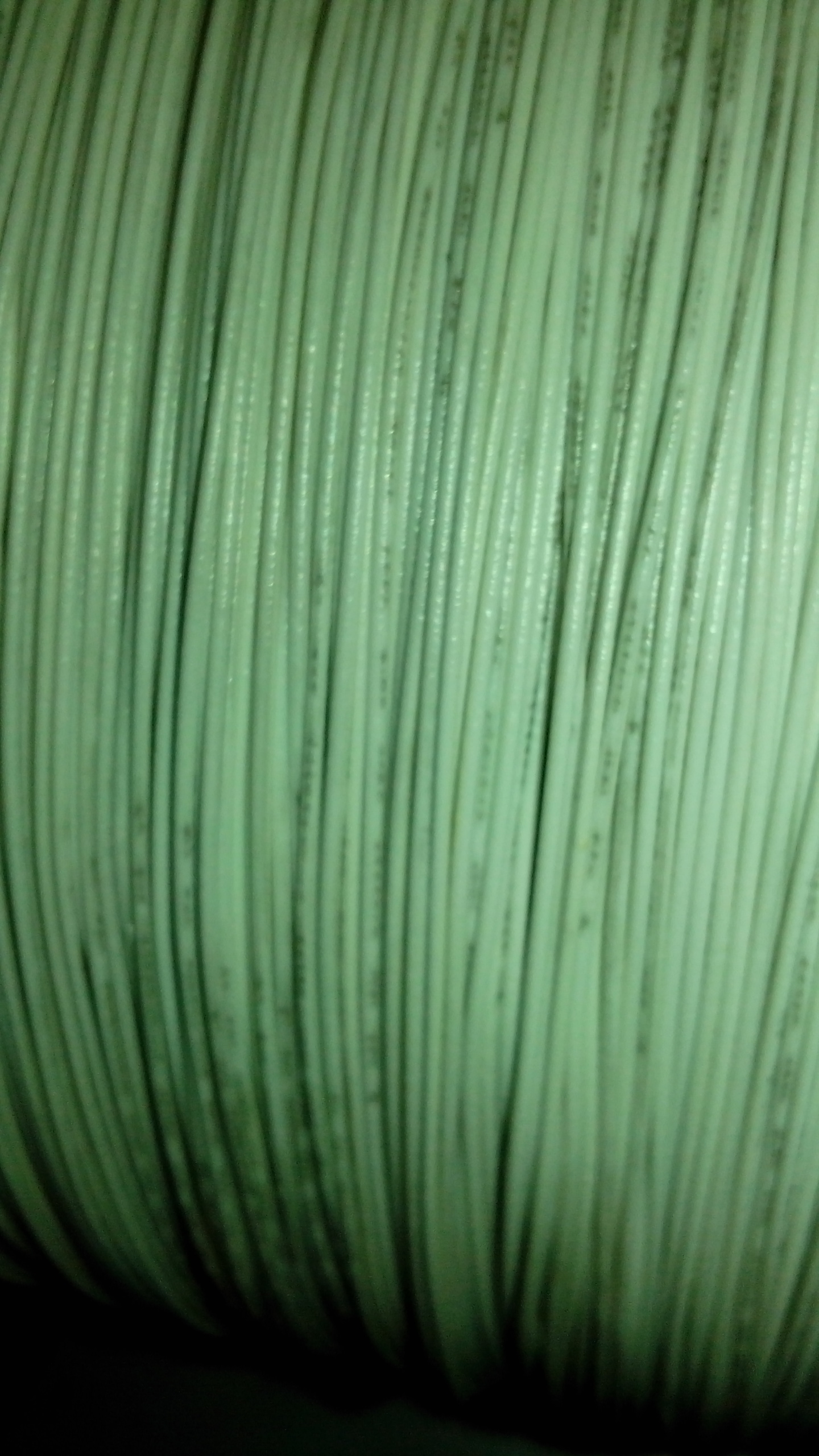

表面就是这样
XUEXI97 --- 2014-12-15 16:52:38
11
三段温度到200度了
XUEXI97 --- 2014-12-15 16:59:23
12
请不用下载，我也不知道会出现要5个金币的，不好意思
775736011 --- 2014-12-16 11:02:01
13
看上去像温度过高，有些材料就是不能速度过快。
jiang4611 --- 2014-12-16 16:32:34
14
從圖片看，應該是溫度低了，加溫，外模也加大一點，應該可以改善這現象。
巴山夜雨 --- 2014-12-17 11:02:00
15
胶料配方问题可能性大，还有就是放大外模，用1.05或者1.1 加高螺缸10度，机颈，机头眼模不要加
dzswj1314 --- 2014-12-18 09:41:18
16
塑化不好，加几层滤网试试
XUEXI97 --- 2014-12-18 12:21:37
17
谢谢！我都试一试。谢谢
XUEXI97 --- 2014-12-18 12:23:11
18
加了2层200目的
1224352972 --- 2014-12-18 16:37:45
19
1.螺杆的押缩比可能大了。
2.外模用1.05的。
3.用50机或35机比较合适
sanlang521 --- 2014-12-20 10:03:39
20
我公司主营线缆设备，有需要的，可以登录：http://sanlangdianqi.1688--.com 查看！
xiaoxifu --- 2014-12-20 16:36:26
21
这个问题需要从料配方里面解决，主要需要解决的就是用料的流动性问题，尽量选择高熔指的材料。
永固线缆 --- 2014-12-21 14:43:30
22
加温，模压力加大
hongming78 --- 2014-12-21 23:34:57
23
就是温度不够，原料要达到1.48
fmy051424 --- 2014-12-22 10:52:55
24
材料配方问题，润滑加的不够
XUEXI97 --- 2014-12-22 11:59:12
25
谢谢！我问一下供应商
XUEXI97 --- 2014-12-26 16:49:10
26
请问UL1061用的绝缘材料（SR-PVC）是无卤材料吗？
