电线电缆网 > 国外线缆 > 电子线表面外观粗糙不良求助（完整版）
电子线表面外观粗糙不良求助 - 无图版
XUEXI97 --- 2014-12-15 08:48:03
1
为何挤出SR-PVC UL1061的电子线，速度快了表面就不好
moveitgogo --- 2014-12-15 09:20:29
2
多快？多大的线？
XUEXI97 --- 2014-12-15 09:24:43
3
我们开120米/分钟时表面还可以，可是开到200米/分钟时，线表面就有明显的延线方向出现波浪纹。是26# 1061的
zhengliang --- 2014-12-15 11:27:22
4
应该是料塑化的问题，找胶粒厂家调整下工艺就好了。我们也遇到过。
zhengliang --- 2014-12-15 11:28:06
5
zhengliang:
应该是料塑化的问题，找胶粒厂家调整下工艺就好了。我们也遇到过。
补充下，你指的应该是那种麻面不良吧。
XUEXI97 --- 2014-12-15 14:11:43
6
不是麻面。是电线看上去一段一段的小波纹
［XUEXI97 在 2014-12-15 16:42:57 编辑过］
［XUEXI97 在 2014-12-15 16:48:00 编辑过］
zhengliang --- 2014-12-15 15:14:22
7
一段一段的？放线稳定不？是不是高速时候放线不稳导致的或收线不稳定？
XUEXI97 --- 2014-12-15 16:49:25
8

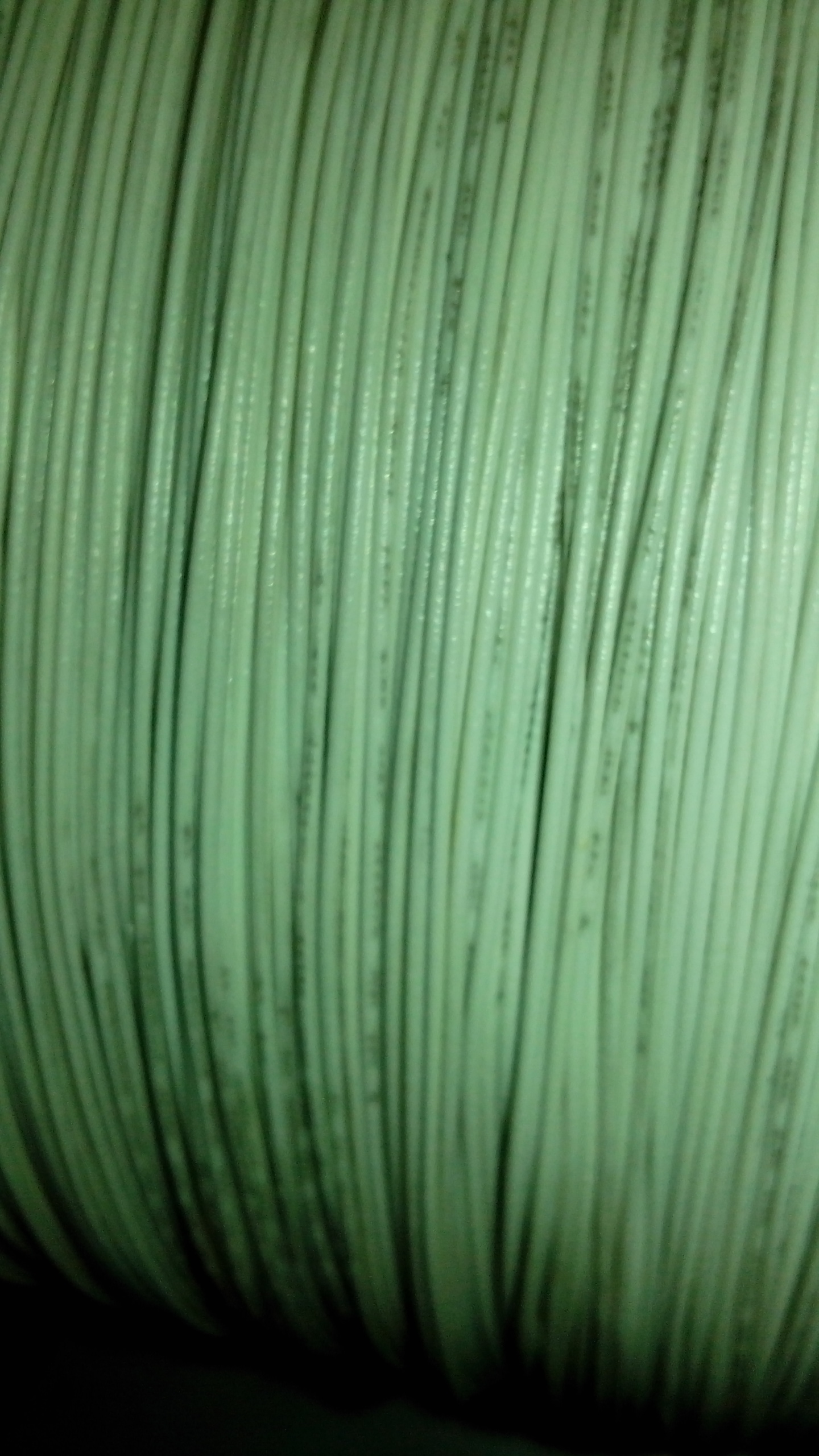

表面就是这样
zhengliang --- 2014-12-15 17:58:41
9
看到了，你这个我认为还是料本身的问题，你可以试试：
1.更换一个外模，尺寸与你现在OD一样的，如果本身一样你也更换一个，有可能磨损了。
2.更换一个稍微小一点的外模，试试。
下面是我产线正在生产的外观，也不是很好的。
［zhengliang 在 2014-12-15 17:59:57 编辑过］
XUEXI97 --- 2014-12-16 07:59:26
10
谢谢您ZHENGLIANG,我试一试
XUEXI97 --- 2014-12-16 08:01:05
11
还有，你们一般开多少米线速，温度控制在几度
XUEXI97 --- 2014-12-16 08:03:26
12
PVC材料是哪家的，啥价
SHANXIN --- 2014-12-16 09:32:29
13
料没烘好的表现
zhengliang --- 2014-12-16 12:15:40
14
温度一般控制在：170~185之间
线速：印字一般在150左右，200有印字飞油墨隐患。
不印字的电子线一般300~400之间
胶料我们是自己家做的，我们有专门生产胶料部门。
XUEXI97 --- 2014-12-16 12:43:54
15
您说的
料没烘好的表现，是指在料斗里没有烘好，还是哪里？
SHANXIN --- 2014-12-17 10:05:52
16
料斗里没有烘好，要保持满桶充分干燥。
liu730320 --- 2014-12-17 17:22:21
17
速度加快，PVC塑化、流动性不好，
XUEXI97 --- 2014-12-18 12:26:45
18
料斗里我加热75度，2小时，是不是料斗加热温度不对
apologize --- 2014-12-18 13:21:33
19
我會建議你把溫度升高5～10度在試。SR料外觀不好 很正常。碳酸鈣加多嘛，要硬度。有加壓眼膜。預熱低一點。
fmy051424 --- 2014-12-22 10:54:48
20
1.料的配方润滑太少；<div>2.料受潮</div>
dssunliang --- 2014-12-23 14:36:21
21
您说的料没烘好的表现，是指在料斗里没有烘好，还是哪里？
我看了下，估计是料塑化效果不佳，你可以试试 在提高温度的时候可以把温度也相应的挑高个5-10，是在不行就找材料厂家，说明你们希望把这料能在200mm的情况下，也能做到表现光滑，这个配方调整应该问题不大的
XUEXI97 --- 2014-12-23 16:55:34
22
可是我们已经将温度加到200度了，表面有点黄了，要焦了。
XUEXI97 --- 2014-12-23 16:56:34
23
1061这个电线开200米/分应该没有问题吧
c1212006 --- 2015-01-06 10:01:20
24
我觉得1.本身这胶料性能就不怎么样 2.胶料在存储中受潮 3.烘料没烘好 4.开机时冲胶多冲点出来 5.是不是押出温度有点高 胶料在螺杆里塑化太快 所以你一开高速就麻 而且这个现象应该是个例吧 不会整批都是 其他颜色同规格的应该没有
apologize --- 2015-01-07 08:22:45
25
兄弟 預熱在低一點60左右。200M/MIN沒問題，清完機器，等溫度到了在押料。有的SRPVC料，我有時候都調到205度，也沒膠料。押出機要選合適的，別在機頭停太久，1～3段吻別別超過185，關鍵是機頭和眼膜溫度高一點200度左右。你在試試不會膠料的。
XUEXI97 --- 2015-01-07 10:26:09
26
谢谢啦！！我试一下
