chenPeng1 --- 2014-10-08 01:57:33

1

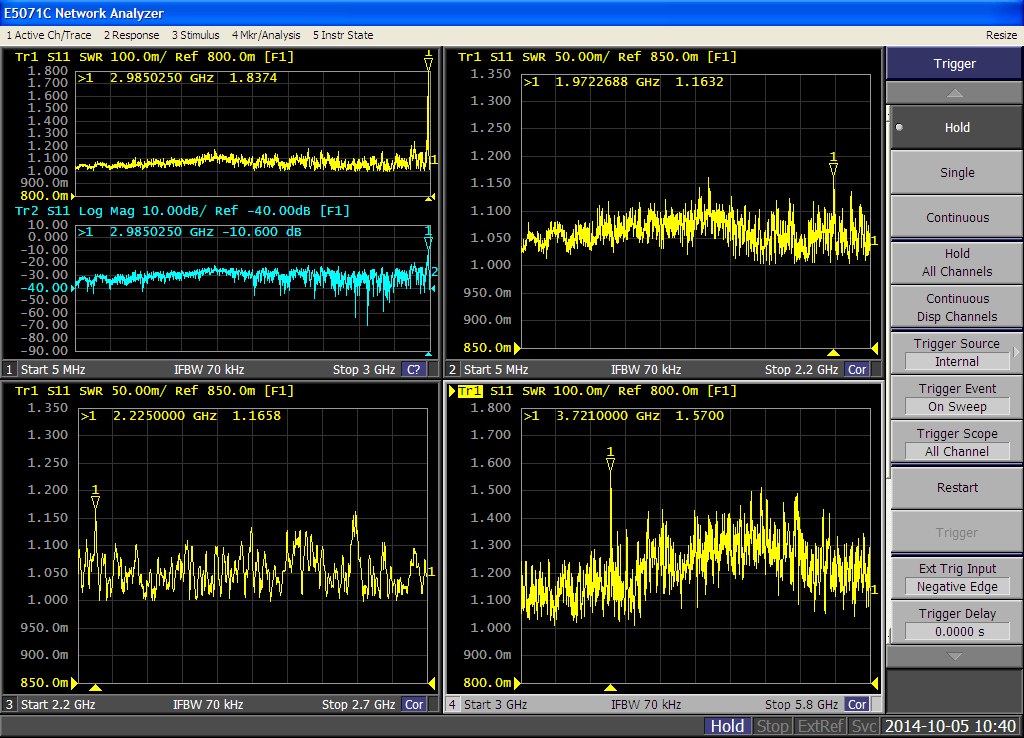

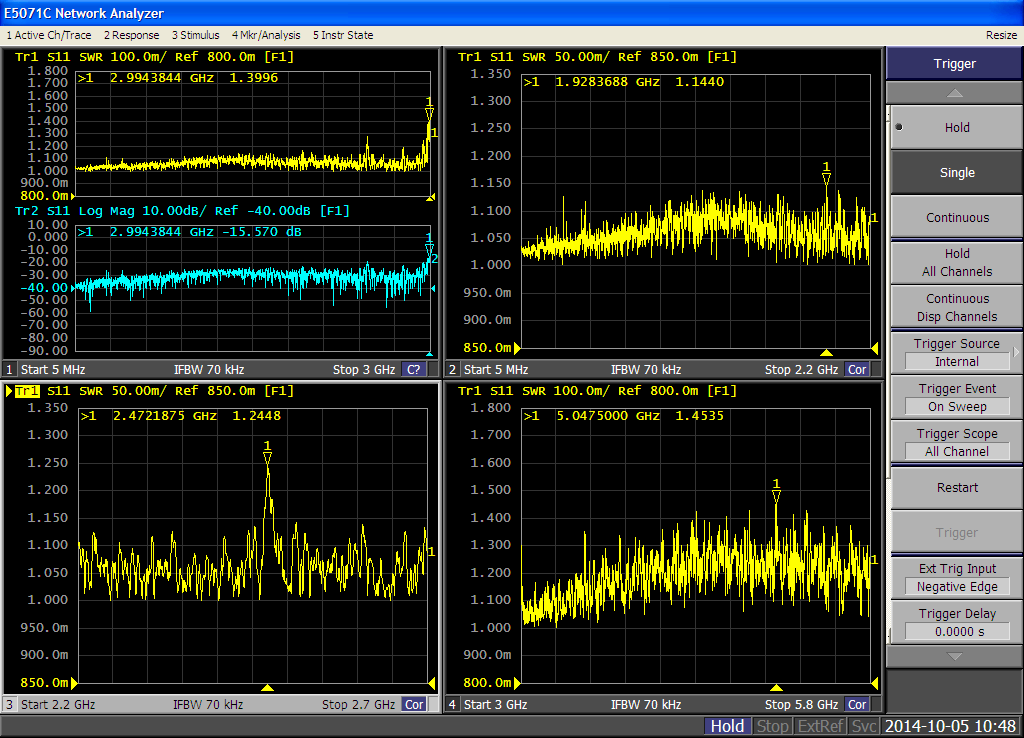

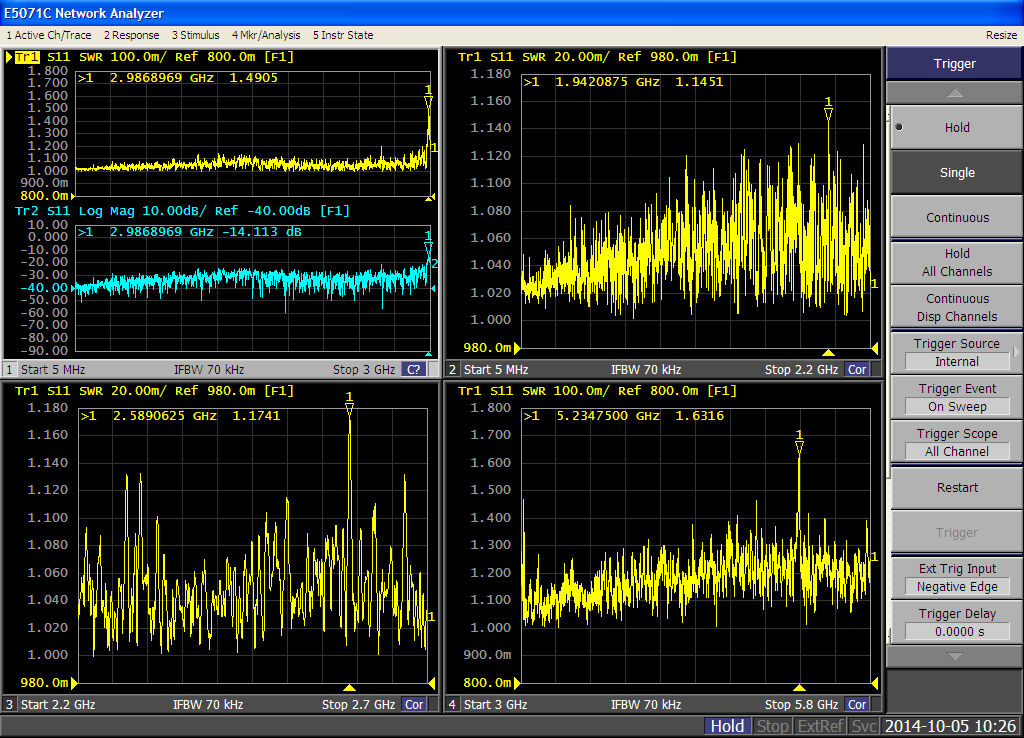

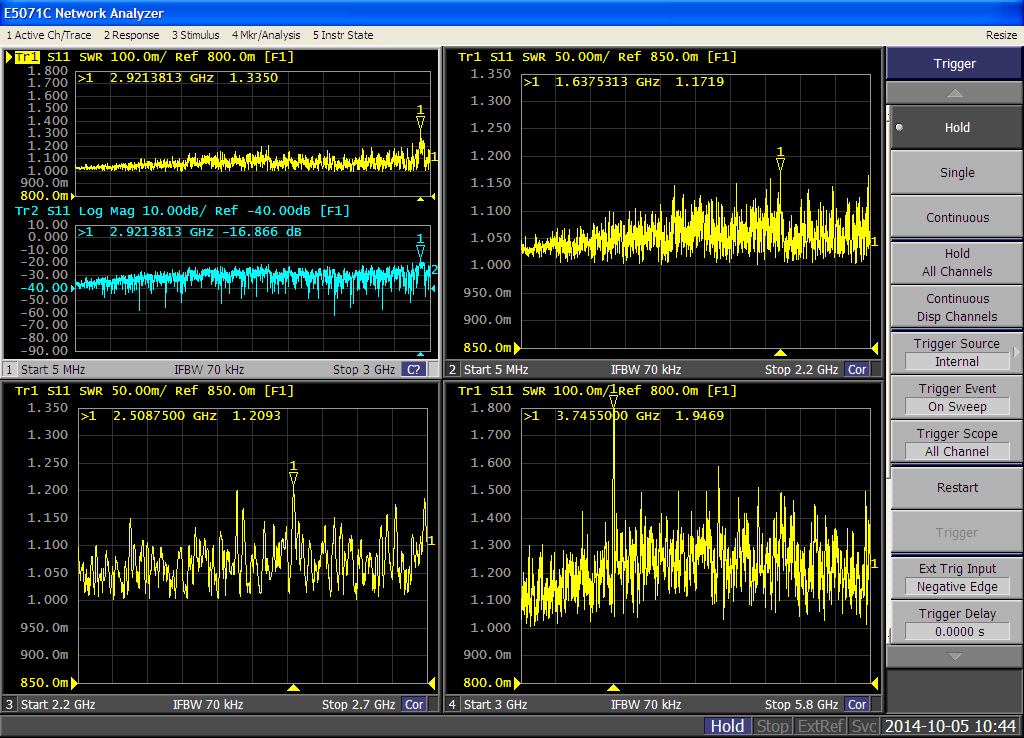

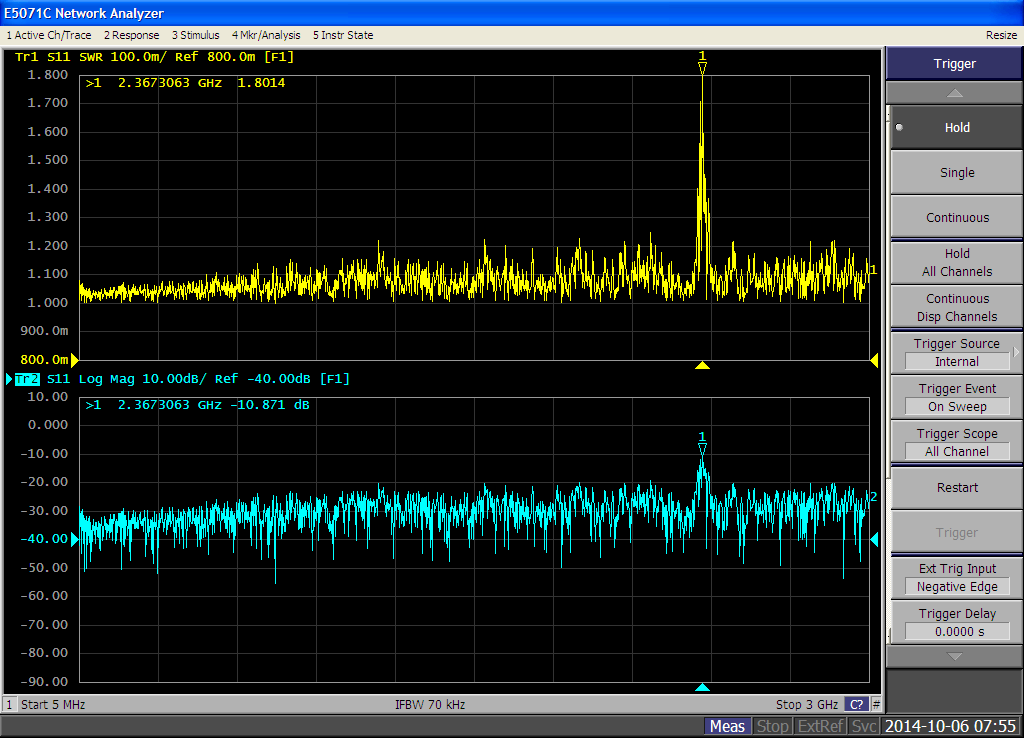

取RG8芯线2000m的编织测出的结果，为什么高频有这么高的峰值，是哪里出现了问题，请各位大师赐教，小弟很感谢！





取



200
chenPeng1 --- 2014-10-08 01:59:30

2

主要是测3GHZ的，

tian124 --- 2014-10-08 20:59:00

3

SWR，求大神！！
ffxxpp1007 --- 2014-10-10 08:08:53

4

看了看，3G内的峰一般在1.25内，估计生产设备一般，唯独高点在2990MHz，查一下编织节距，不难解决。
chenPeng1 --- 2014-10-10 12:21:06

5

90物理发泡，但这编织节距是我司用了很多年了，一直没有什么问题，只有这次才出现这种批量的高频高峰现像！

chenPeng1 --- 2014-10-10 12:22:38

6

也改动过编织的节距，但情况都差不多，所以会不会是原料的问题？
sa571328 --- 2014-10-11 11:52:03

7

这么高的频率有个尖峰，建议你还是换一下连接头试试
chenPeng1 --- 2014-10-12 21:12:41

8

是换网络分析仪的测试接头吗？我这线是测500m-2000m一盘的编织线！不是有接头的连接线！

ffxxpp1007 --- 2014-10-13 07:36:47

9

也改动过编织的节距，但情况都差不多，具体节距？
131426o --- 2014-10-13 13:56:01

10

都是一个点掉，应该是发泡料出了问题。是不是材质变异造成的谐振问题。编织目数是多大的？测500m-2000m一盘的编织线你是接在裸线治具上测试还是加工好SMA或者BNC连接器测试的？

chenPeng1 --- 2014-10-13 14:46:27

11

我编织是24锭×8/0.14TC。节距是42.3±2的
chenPeng1 --- 2014-10-13 14:55:10

12

是接在裸线治具上测试的
kk105b --- 2014-10-13 21:47:49

13

你是深圳金信诺的
ffxxpp1007 --- 2014-10-14 07:49:35

14

我编织是24锭×8/0.14TC。节距是42.3±2的。改成40试试。
131426o --- 2014-10-14 09:44:55

15

最好加工好连接器测试看看，编织目数改小。如果7目改为9目试下！

thomas699 --- 2014-10-14 11:42:53

16

需要加工,最好是完全匹配的連接器,再測試.另外:長度盡量控製在30m內, 試試看!
kk105b --- 2014-10-30 21:48:48

17

减小节距  峰值后移
