电线电缆网 > 挤塑 挤橡 发泡 > 关于挤塑耐寒料的问题（完整版）
关于挤塑耐寒料的问题 - 无图版
taoyang --- 2014-08-14 20:28:50
1

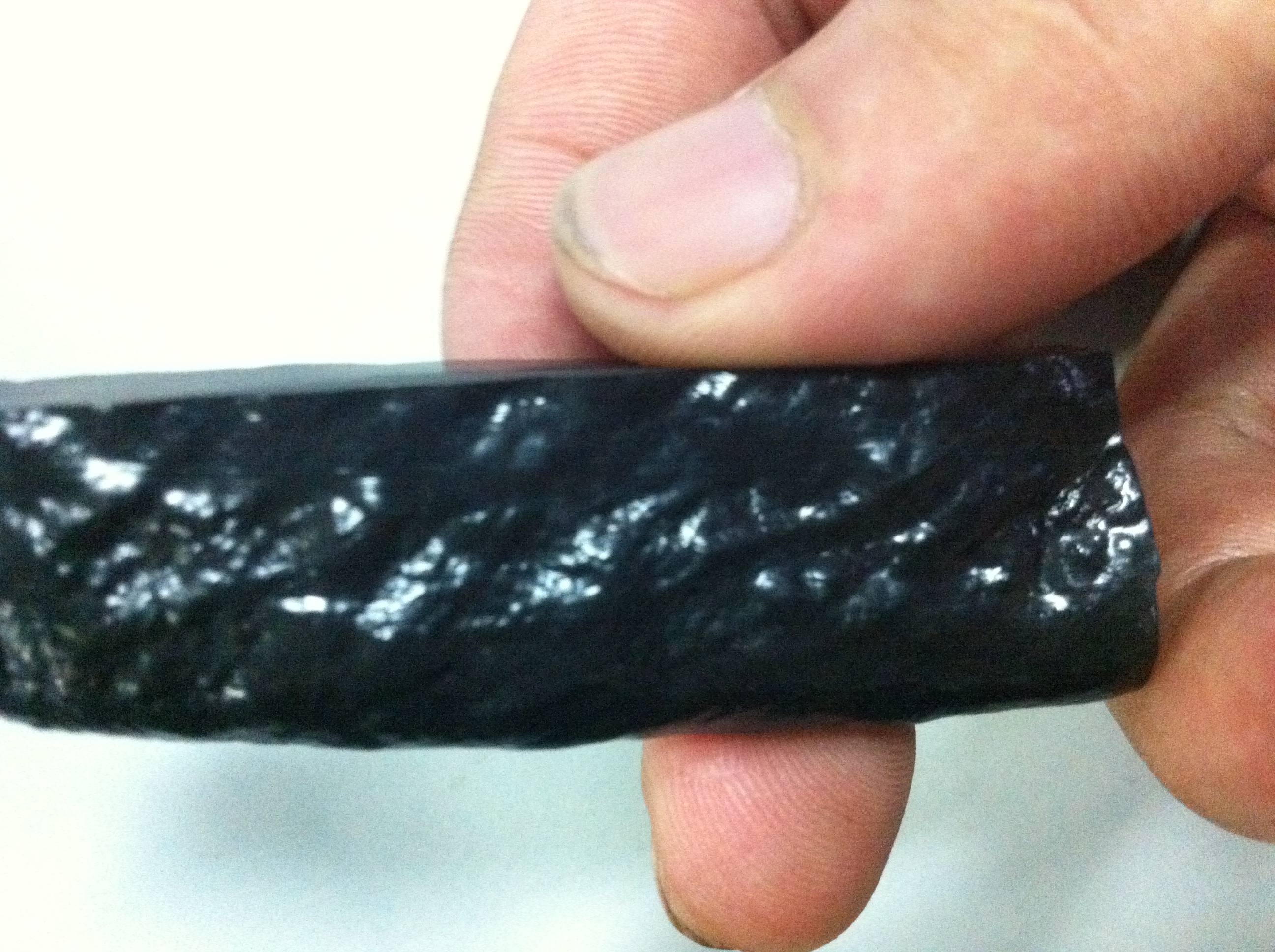

公司近段时间生产一批耐寒料小规格电缆，因在90#机生产，机身温度为160、170、180、185，机颈为170，法兰为170，机头一165，机头二160。挤塑后如下图所示
停机之后再打料就变成这样了
向大神求助
线线缆缆 --- 2014-08-16 11:35:15
2
这个不是你们押出的问题，主要是原料不行。建议你把料烘烤2H。再试试。不行就退给你们供应商吧。
dssunliang --- 2014-08-16 13:55:30
3
taoyang:
公司近段时间生产一批耐寒料小规格电缆，因在90#机生产，机身温度为160、170、180、185，机颈为170，法兰为170，机头一165，机头二160。挤塑后如下图所示
停机之后再打料就变成这样了
停机听了多久呢？估计是材料受热分解了！把螺杆的料排除后在进新料看看挤出效果
kxl01 --- 2014-08-16 18:46:24
4
没看见实物不好说，看光亮度，感觉是挤出温度偏高，你用刀片切开看看，如果护套中有大量的气孔，怀疑是受潮或挤出温度过高分解造成的，耐低温形式有很多，是简单的低温料还是丁晴耐低温，我公司也做这方面的料，能做到低温或者弹性体，还可以仿造橡胶线制作雾面弹性体，有兴趣来电，我们有挤出好的电线样品，也可以试料
taoyang --- 2014-08-16 23:15:40
5
多谢楼上的同志，我会采纳你们的意见的。料应该没有受潮，横切面没有气孔，我今天把机身温度升至160、185、200、210（机身有四区），效果会好一点，但是还有塑化不了的小颗粒（因为温度过高停机前要把温度降下来），挤塑出来的料已经塑化的像糖浆了，抽真空可以将就开，但是表面还会有很多小颗粒
