USB3.0 30# 线衰减不过 - 简版

187358338
楼主
2014-07-07 13:51:55
<DIV>打了好几次样了  总有一对衰减在6700左右掉的很离谱    测试1.5 m           请高手指点下</DIV>

jianming0
1 楼
2014-07-07 15:41:30
几个可能吧，1.芯线可能有伤到，2.芯线同心度不够 3.导体截面积不够
kevintu
2 楼
2014-07-08 09:08:34

你是线缆厂吗？

我们也是有一样的状况,待高手解答

另外请教一下目前芯线都是用什么材质？看别家的线材特性都很稳定



chicheng
3 楼
2014-07-08 10:28:30









［chicheng 在 2014-7-8 10:31:02 编辑过］

chicheng
4 楼
2014-07-08 10:31:38

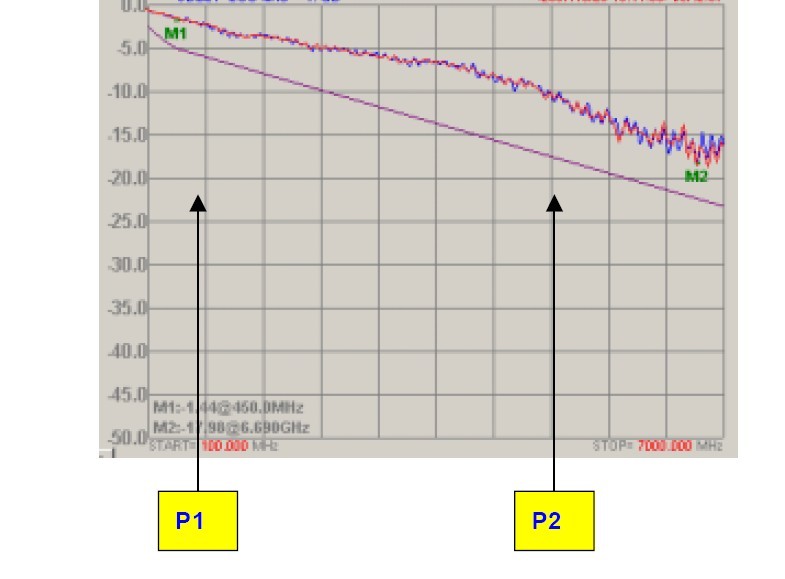

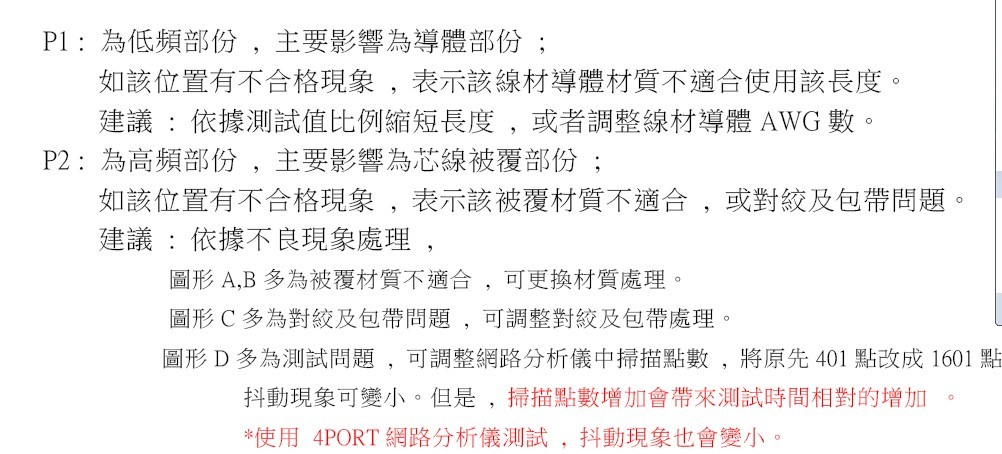

你这个是属于高频段的问题，请依对应的情形查找原因。

［chicheng 在 2014-7-8 10:32:58 编辑过］

kevintu
5 楼
2014-07-08 10:47:29

感谢,难怪后来改变包带方式后明显改善了衰减

这样就可以更确定此原因



kevintu
6 楼
2014-07-08 10:47:48

另外有没押出高手可以解释或是建议一下材质应该使用哪种？ fm-pe+skin 还是用 pe+pe

如果是发泡pe+pe的话,内外的介电常数应该不一样吧

那发泡层的介电应该要在多少+上外层介电常数,才可以得到想要的阻抗与电容

求解,感谢

rooneyfly
7 楼
2014-07-08 11:48:44
三樓，ABCD在哪裡？
Ponfy
8 楼
2014-07-08 13:20:59
使用皮泡皮线芯试下!
wangyu238
9 楼
2014-07-08 17:10:26

可以联系我，QQ：1018119869

tian124
10 楼
2014-07-08 21:21:39

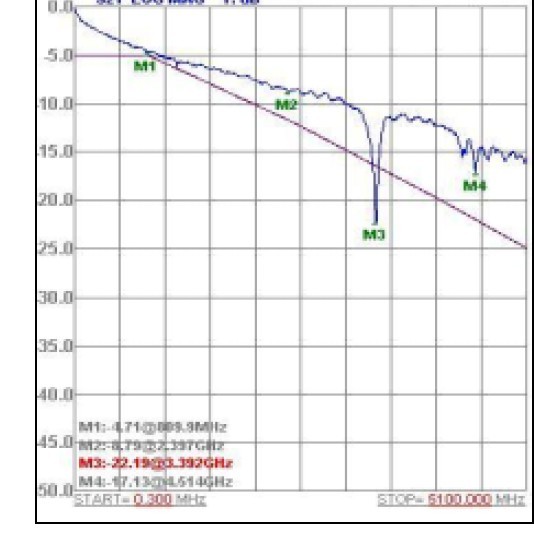

  chicheng,请教一下，这个衰减图形奇怪吗？                                                                                             为什么会出现突然掉下又起来，高频段和包覆有关系没错。                                                                         但是按照衰减特性，只会越长频率越高衰的更厉害，不可能再起来啊。

［tian124 在 2014-7-8 21:22:46 编辑过］

［tian124 在 2014-7-8 21:23:33 编辑过］

［tian124 在 2014-7-8 21:23:57 编辑过］

zhongli08
11 楼
2014-07-09 09:36:14

都是高手啊学习了



zhongli08
12 楼
2014-07-09 09:58:23


1)如何读图;

2)低频不过,与导体有关;

3)高频不过,与被覆有关;

4)中频不过,多是反射不均造成;

5)突然掉下来,多是材料的问题;

6)4对在同一位置掉下来,多是总绞造成;

7)4对在不同位置掉下来,多是对绞造成.

chicheng
13 楼
2014-07-10 07:58:24
zhongli08:


1)如何读图;

2)低频不过,与导体有关;

3)高频不过,与被覆有关;

4)中频不过,多是反射不均造成;

5)突然掉下来,多是材料的问题;

6)4对在同一位置掉下来,多是总绞造成;

7)4对在不同位置掉下来,多是对绞造成.



低频、中频、高频段的具体范围是如何确认的？有没有依据。

迷儿
14 楼
2014-07-10 08:53:55
那是以前卓文君的一篇PPT里面的
tian124
15 楼
2014-07-10 22:29:23

1)如何读图;

2)低频不过,与导体有关;

3)高频不过,与被覆有关;

4)中频不过,多是反射不均造成;

5)突然掉下来,多是材料的问题;

6)4对在同一位置掉下来,多是总绞造成;

7)4对在不同位置掉下来,多是对绞造成.

材料问题，能具体是胶料还是包材还是都有？高频不过，被覆怎么解释？外被还是芯线？

lgf915
16 楼
2014-07-11 10:56:28
1.发泡不稳定（1.5米测试图波动那么厉害），共模肯定掉得更厉害；2.对绞铝箔没有包好。可以联系我QQ：1905677082
zhongli08
17 楼
2014-07-12 16:10:34
10年上传的PPT
chicheng
18 楼
2014-07-13 08:06:28

国内所用的相关高频资料，最源头不外乎是从惠盈、厘科、佳烨这三个厂商传过来的。

而厘科、佳烨的人员和技术也是从惠盈带出来的。

kylen1988
19 楼
2014-11-06 09:37:24
谢谢@！！！！！！！！！！！！！！！！！！
hlv86
20 楼
2014-12-17 11:07:03



从图上看属于包带问题。



fm-pe+skin   OD:0.7mm   包带要紧，相对长度要一样。

TaoPaiPai
21 楼
2015-06-01 18:13:44
怪不得你会有我们资料
IJXXIADX
22 楼
2015-06-11 08:54:24
有問題就有原因,找到原因就有了答案.
cablecmd
23 楼
2015-09-20 14:58:01

低频走导体，高频走表面，说明你此对线材绝缘有损伤。。。。

3954801999
24 楼
2017-09-11 10:57:06

还不错


technology
25 楼
2019-05-02 16:38:43
跟著學習
cablex2016
26 楼
2019-05-09 16:12:13
zhongli08:



1)如何读图;

2)低频不过,与导体有关;

3)高频不过,与被覆有关;

4)中频不过,多是反射不均造成;

5)突然掉下来,多是材料的问题;

6)4对在同一位置掉下来,多是总绞造成;

7)4对在不同位置掉下来,多是对绞造成.


cablex2016
27 楼
2019-05-09 16:13:35
zhongli08:



1)如何读图;

2)低频不过,与导体有关;

3)高频不过,与被覆有关;

4)中频不过,多是反射不均造成;

5)突然掉下来,多是材料的问题;

6)4对在同一位置掉下来,多是总绞造成;

7)4对在不同位置掉下来,多是对绞造成.

这个帖的回答最实际！！！


UESTC
28 楼
2019-07-03 14:45:46
谢谢楼主
游客
29 楼
2021-01-25 10:50:37

这个明显是线材绞距和包带的问题，建议调整线材绞距或包带
