电线电缆网 > 数据 高频线缆 > USB2.0的电压降测试（完整版）
USB2.0的电压降测试 - 无图版
kantpeng --- 2014-01-07 08:05:06
1
我们公司有N/A和TDR，但客人非要什么测试USB2.0的电压降，我问过别人说，USB2.0不需要测，可客人一定要测，请高手帮忙指点，怎么测电压降，需要什么仪器吗？最好是比较简单点的，因为客人急要求，买仪器可能来不及了，谢谢，坐等！
Xcable9119 --- 2014-01-07 08:23:42
2
看看USB2.0标准中的7.2.2中的要求电压降最高125mv
usb高速额定电流500mA
测试直流电阻不能大于0.25欧姆，跟客户解释一下就可以了
xujun1207 --- 2014-01-07 08:45:55
3
USB2.0/3.0标准有规定压降，也要求做测试；可能针对不同的客户，所以有些客人不会对压降要求测试；我司做USB2.0是有做压降测试的，测试有两种，5V/1A；5V/2A，压降值会有不同；对LZ没有压降测试仪的，个人想法是找个能识别电压的工具，接5V/1A电源，测试这个产品整个回路是多少V，就知道压降是多少了；
kantpeng --- 2014-01-07 08:54:18
4
您好，我这里有稳压电源，还需要什么吗？是不是要什么治具测试，不然成品线怎么连接？
kantpeng --- 2014-01-07 08:55:27
5
谢谢，我想知道我现在怎么测电压降啊？都是使用什么工具和设备
kantpeng --- 2014-01-07 09:04:01
6
我们这里有精密线材测试机（CT-8681),这样对测试有帮助吗？
kantpeng --- 2014-01-07 10:03:00
7
迷儿 --- 2014-01-07 12:47:25
8
大家一般都是由电阻理论计算的。。但是实测压降还真的不知道用什么仪器，坐等高手解答！
xujun1207 --- 2014-01-09 08:59:59
9
已在邮件中回你了，请查邮箱。
dawn3l --- 2014-01-20 10:45:56
10
楼上的也请发一份到我邮箱,学习下呢,谢谢!
xiaofan --- 2018-08-30 15:32:52
11

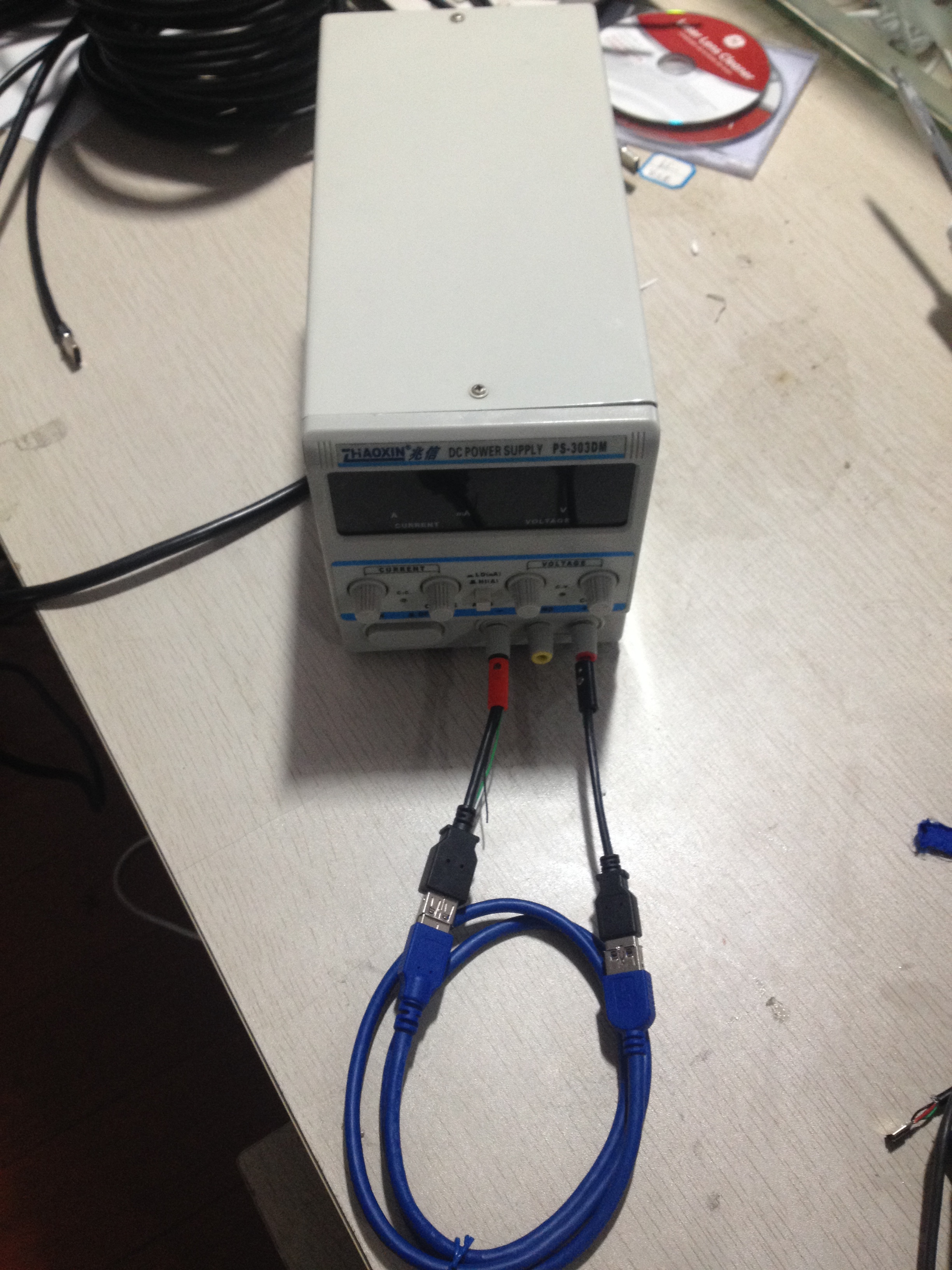

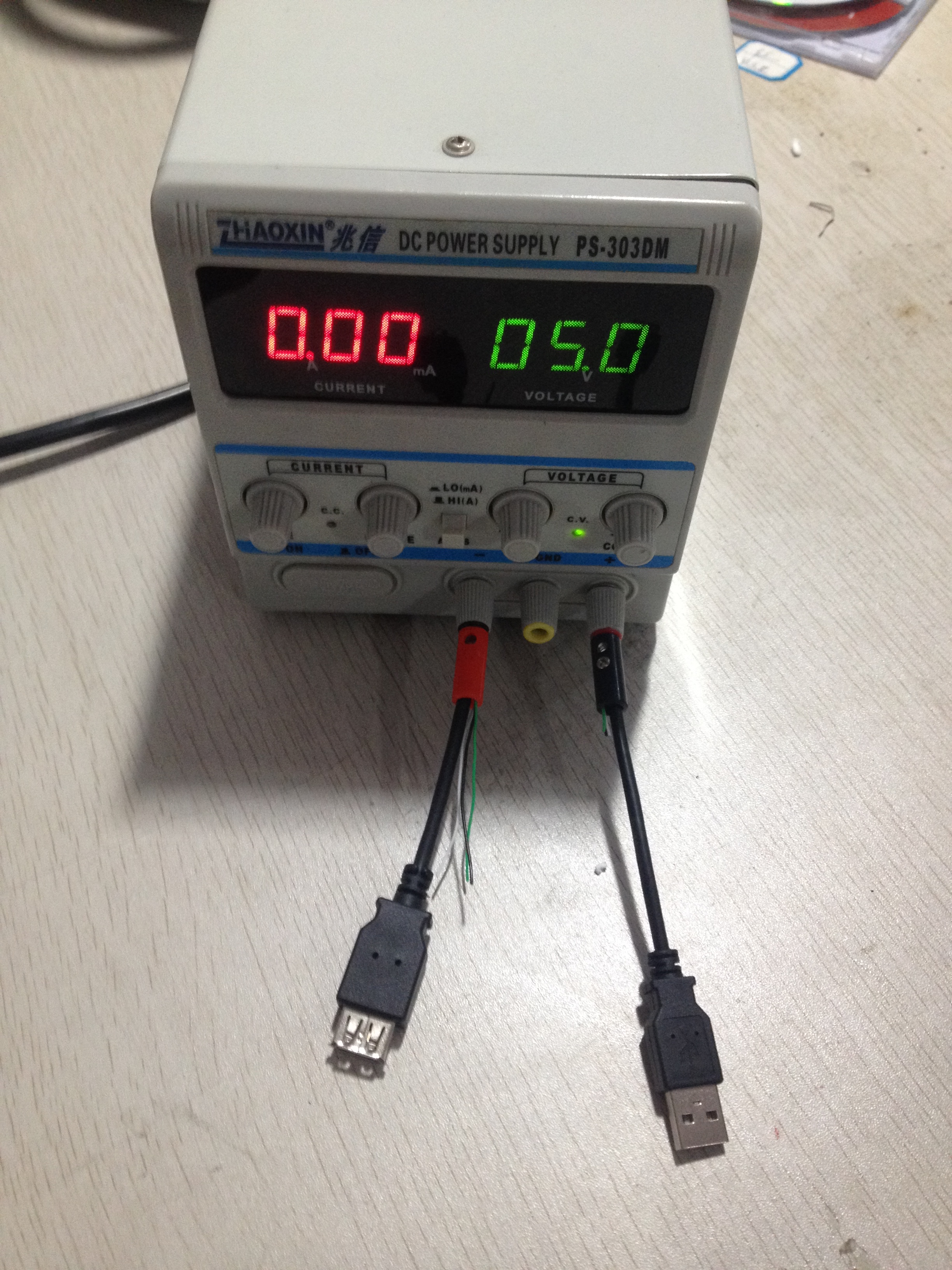

自己可以焊接一套与产品对应的母座治具，接上直流表及稳压器，，再加万用表可以测出来进行换算得出所要的压降值
bida --- 2019-08-20 00:31:07
12
买一个恒流负载
liudazi --- 2020-04-02 22:58:46
13
买一个恒流稳压电源和一个负载仪配合使用，但是测试的母座和测试板子非常注意细节，否则会搞死你，我们被客人也是折腾死了，现在才顺利。
