漆包线摇摆5万次的解决方案 - 简版

hxdak
楼主
2013-07-27 09:02:24

各位前辈,小弟也碰到一款这样要求的线:

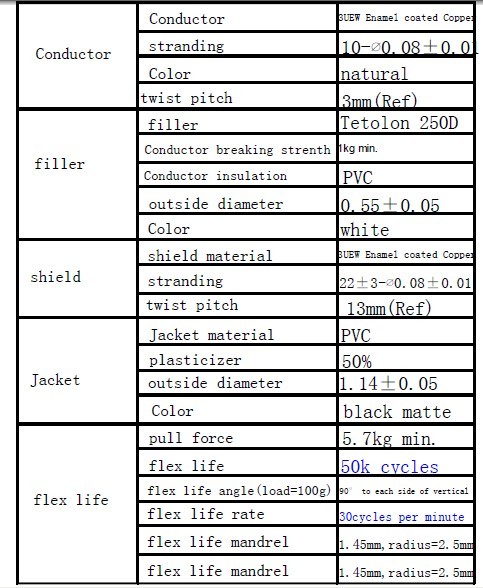

导体:10/0.08 3UEW 绞距3mm  250D尼龙  绝缘白色PVC  0.55

屏蔽:22/0.083UEW缠绕 绞距13mm

外被:50%增塑剂的黑色PVC   1.14

要求:拉力≥5.7KG

弯曲寿命:吊重100g  圆角半径2.5mm  第分钟30次   摇摆5万次

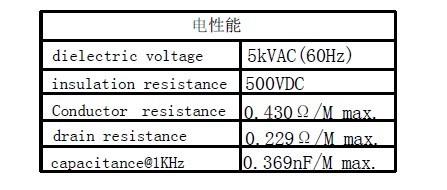

电性能:耐压5KV 绝缘500V  导体电阻:0.43欧姆/M  Max

请各位前辈帮忙看下要怎么改善才能解决这样的摇摆问题,谢谢!!





王河
1 楼
2013-07-27 09:33:03
绝缘可以用下 PP或者TPEE 等PE类素材，摇摆效果会比PVC 要好很多
王河
2 楼
2013-07-27 09:35:42
不知道你是几条芯线  绞距多少？ 还有若可以的话  外被材料也可以换下，看能否换成弹性体，因为你线径做1.14 哟个弹性体与PVC相比差不了多少了……
hxdak
3 楼
2013-07-27 10:14:03

很感谢您的回复,我们有一款1.0的用的就是TPEE,但是摇摆只是20000次左右

hxdak
4 楼
2013-07-27 10:16:28

王河:
不知道你是几条芯线  绞距多少？ 还有若可以的话  外被材料也可以换下，看能否换成弹性体，因为你线径做1.14 哟个弹性体与PVC相比差不了多少了……

线是1芯加缠绕的,芯线的绞距是3mm  缠绕的绕距是13mm

hjalic
5 楼
2013-07-27 10:50:08

导体你可以改，不过成本有所增加

hxdak
6 楼
2013-07-27 11:45:07
hjalic:

导体你可以改，不过成本有所增加

请问是不是将导体改用26/0.05的

weixitx
7 楼
2013-07-29 15:33:08
是导体的材质问题   不是绞合方式问题   可以用摇摆性能好的导体<div>   需要可以问我Q2856046702</div>
FloretWu
8 楼
2013-07-29 16:07:24

如材料无要求

绝缘用TPEE

护套用TPU



yan268
9 楼
2013-07-30 11:46:36
<DIV id=deds9 class=Cnt>

如材料无要求

绝缘用TPEE

护套用TPU

9楼说得对。同时漆包线改0.05的还有尼龙线用回200D的防弹丝效果一定会好。

各位工程经理。你们有用到TPEE海翠料和TPU料来做电线电缆的可以来电咨询我，我们有大量国外进口的TPEE和TPU挤出级料.13751321768.QQ878947716.邮箱tech@szbest.com 黄工

</DIV>
zhouwei
10 楼
2013-07-30 23:35:40

1.TPEE电容过不了，

2.不改结构的情况下，个人改善点如下

A导体绞距2.2－2.4mm

B填充改为500D尼，此点变更不用和客人沟通，主要增强拉力和摇摆，（现有的结构如变更绞距拉力因该会过不了）

C缠绕绞距改为7－8mm.

D 芯线可以用HDPE+PP

E外被材料如用PVC一定要用强度好点的，（因为摇摆次数多了，线材导体没有断，你的PVC胶皮早已断了）建议用好的TPE，不建议TPU因为胶皮太薄，TPU挤出外观会有很多不良。

如可以改结构，那就随便玩了，





hjalic
11 楼
2013-08-02 08:31:40
hxdak:

请问是不是将导体改用26/0.05的

不是改结构 ，改材质。以前这款线我做过铜包不锈钢漆包线，有些加防弹丝的线材改用不锈钢，防弹丝都可以省掉。信号传输一点问题也没有。成本比铜还要省一点。

当然你改成26/0.05的结构也是可以试一下。

rooneyfly
12 楼
2013-09-07 10:58:42

楼主尼的问题解决了吗？我现在有个28AWG 要用漆包线做，25W/50g +/-90度，46/0.05漆包线/0.9绝缘OD/0.08mm裸铜缠绕/1.2mmTPE外被，能不能过？

hxdak
13 楼
2013-09-22 09:21:17

有没有做耳机线好一点的厂家介绍啊,急需!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

hxdak
14 楼
2013-09-23 14:28:02
rooneyfly:

楼主尼的问题解决了吗？我现在有个28AWG 要用漆包线做，25W/50g +/-90度，46/0.05漆包线/0.9绝缘OD/0.08mm裸铜缠绕/1.2mmTPE外被，能不能过？



还没有解决哪,在努力改善中哪.

jolinchen
15 楼
2013-12-25 17:28:25
導體改為單根0.03mm的，導體填充改為防彈絲，絕緣采用TPEE或者PP,外被改為TPE的．
wubinf001
16 楼
2014-01-04 13:56:56
tpu86
17 楼
2014-03-31 16:32:51
您好楼主，不好意思打扰了，我们是深圳做TPEE海翠料，TPU线缆外被原料的，如果有需要欢迎联系13798505460  QQ 176316158 ，打扰了十分抱歉
bingbo139
18 楼
2014-05-12 18:28:56
以前我们公司买过能过10W次摇摆的电线，自己测试过，是能通过的，里面结构很简单，就是添加了N多的防弹丝
tpu86
19 楼
2014-09-12 09:50:03
您好楼主我们是做耐摇摆芯线外被原料还有绝缘护套TPU原料的，有需要欢迎来电联系 13798505460   QQ 176316158  ，其实本人还有一点要说  对于绝缘来说  低压TPEE很好  但是高压的话 TPEE绝缘并不是很好的。
