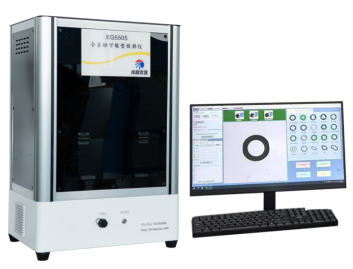

BG5505线缆结构尺寸智能测量系统

适用范围：

本仪器可全自动测量电线电缆绝緣层及导电层的截面积，采用光学与数码技术，将拍摄后的数据转入全自动程序处理，经图像识别技术后测得导体与绝缘层的具体数值。测试过程全部由软件控制，测试结果自动输出。

技术参数：

CB/T2951.11-2008 电缆和光缆绝緣和

护套材料通用试验方法，厚度和外形机械性能试验；

主要技术指标：

u 分辦率：1Nm；

u 测量苑围：1-130mm。

u 品牌一体机电脑

配置和结构：

u 测量镜头：采用日本进口高清镜头。

u 测量摄像机：采用日本进口高清摄像机，1000-2000万像素。

u 镜头位置无需调节，全自动对焦测量。

u 数据标定：标配高精度校准片，在软件更新或机器受损后需要校准；

u 光源：进口高亮度照明平台，可测量各种颜色产品;

u 光路系统：全封闭防尘光路系统，减少光学折射；

u 数据连接口：USB 接口；

u 主测量程序：自动生成测试报告，报告信息资料可设置，报告可用于储存、打印；

u 数据库程序：可对测量数据进行管理，并可转换成PDF文档；

u 拥有多种线缆标准截面样式可供选择；

u 主体为箱体结构，减少外部光源千扰；

u 键盘+鼠标。

本机亮点：

本机设有微调功能，对试片过厚和试片薄厚不均匀增加了微调功能，可在自动测量结束后放大图像进行手动微调，很大的提高了测量准确性和操作灵活性。

有多种模型可选，包括了目前市场上大部分电缆类型，对小截面微型通信电缆，大截面高压电缆，透明电缆，双层三层电缆等都能有效测量。

规格：

外形尺寸：500*460*750;

电源：AC220V 50Hz。
