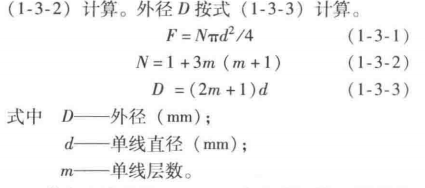

各位前辈，烦请教个问题，目前有个客户订了一批线，五类退火铜导体，结构是37股，即1+6+12+18，每股83根0.195的铜丝，圆形紧压，那么我要计算这个导体绞合后的外径，应该怎么算？按照电线电缆手册算的话，这个层数就是个未知数，还望各位前辈指点，感谢

复绞导体外径如何计算？-电线电缆网

根数开根号X单丝外径X1.154。拿走不谢。

√83X0.195X1.154X7=14.4mm

SQRT((4*N-1)/3)*D*k      N   单丝根数， D  单丝直径 ，K 系数。6及以下K取 1-1.02 35及以下1-1.03， 35以上1.03-1.06    计算楼主的导体范围 12.5-13.3   （12.5 -12.8的压模稍微紧压下，出来12.8-13.3左右，我这个是复合绞同向绞合。股线左向，总复合左向）

游客:

SQRT((4*N-1)/3)*D*k      N   单丝根数， D  单丝直径 ，K 系数。6及以下K取 1-1.02 35及以下1-1.03， 35以上1.03-1.06    计算楼主的导体范围 12.5-13.3   （12.5 -12.8的压模稍微紧压下，出来12.8-13.3左右，我这个是复合绞同向绞合。股线左向，总复合左向）

您好，我按照您的公式带入数据，即SQRT（（4*3071-1）/3）*0.195*1.05，得出的结果却大相径庭，所以我想问您一下，开根的值是不是(4*N-1)/3

haochengV:

根数开根号X单丝外径X1.154。拿走不谢。

感谢指点，但我有个疑问，就是这个1.154是什么值

haochengV:

根数开根号X单丝外径X1.154。拿走不谢。

3010278103:

感谢指点，但我有个疑问，就是这个1.154是什么值

根号下4/3

SQRT（（4*3071-1）/3）*0.195*1.05，，开的这个 （（4*3071-1）/3）=63.98。SQRT（（4*3071-1）/3）*0.195*1.05=13.1

4楼这个算法是  √83X0.195X1.154X7=14.4mm   类似紧压类，，左右左的结构，外径大一点。

正确

正确

实际外径小0.3-0.7
