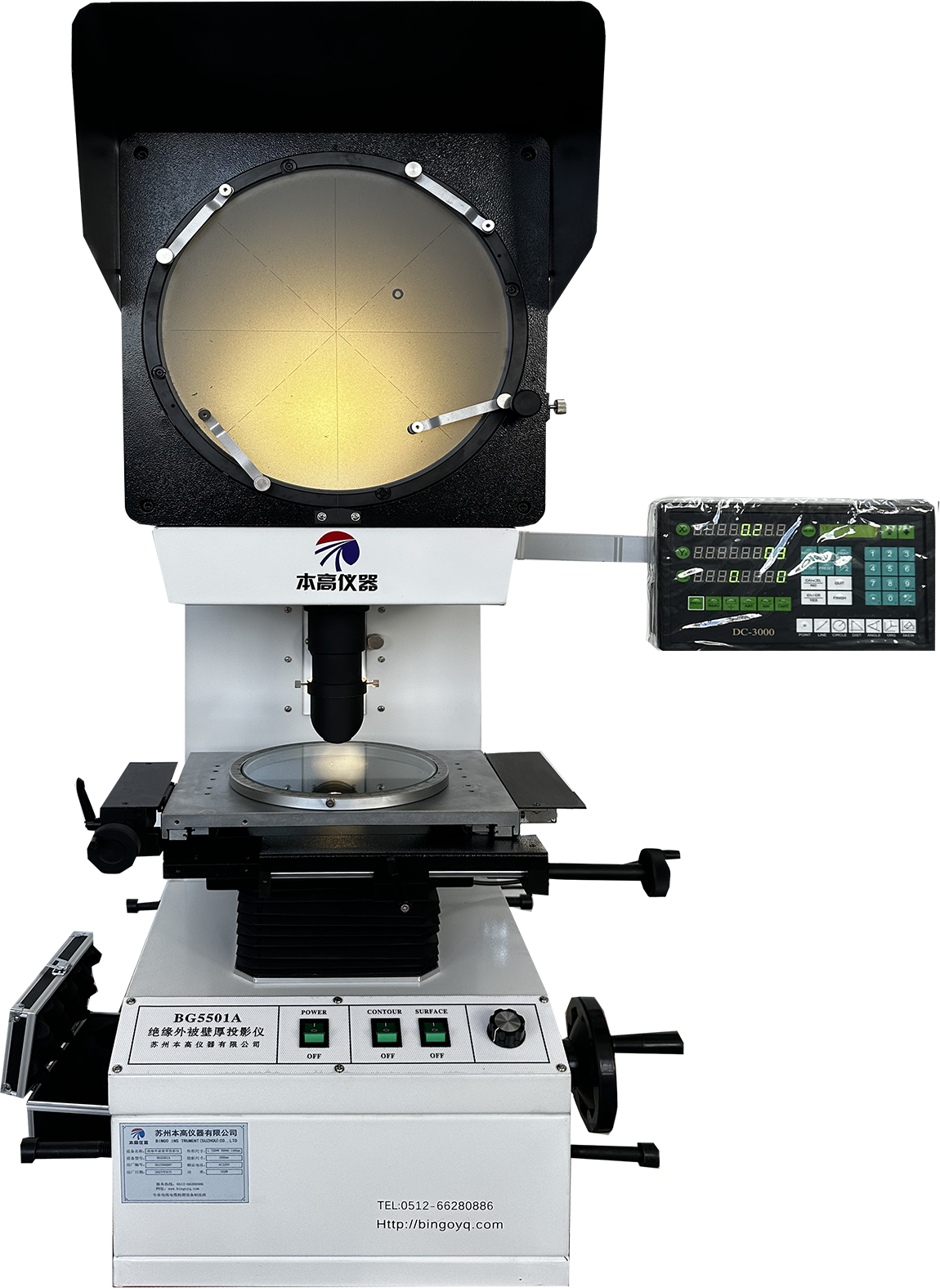

BG5501A绝缘外被壁厚投影仪（数显式）

适用范围：
全数字式测量投影仪是光、机、电一体化的精密高效测量仪器，分反像与正像两种，广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检 定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干0.08％；测量示值误差可达(3+L／75)μm，L为被测量长度(单位：mm)

对应标准：

GB/T 2951.11 -2008

主要技术指标：

 工作台  金属台尺寸（mm） 320X220

              玻璃台尺寸（mm） ￠190

              X座标行程（mm） 150

              Y座标行程（mm） 50

              Z座标行程（调焦用）（mm） 80（调焦）

              仪器测量精度 4+L／50

              X，Y座标数显解析度 0.001

投影屏  尺寸（mm）  ￠312，使用范围>￠300

             投影旋转范围：0~360°

             旋转角度数显解析度：1°

物镜  放大倍数 10X（标配） 20X（选配）　

         物方视场 ￠30mm ￠15mm　

         物方工作距 85.17mm 81.94mm　

数据处理系统  3000型多功能数据处理系统

仪器照明          透射与反射照明光源均为24V，150W卤钨灯

仪器电源           220V（AC），50/60HZ，总功率350W

冷却方式          强制风冷（3只轴流风扇）

外形尺寸          长*宽*高（mm） 720*390*1100 720*390*1100

仪器重量 单位：kg 175 175
