BG5105智能低温卷绕、拉伸试验成套设备

适用范围:

本试验机是本公司最新研制的的一款低温拉伸、卷绕自动智能为一体式的试验机,该设备采用了人机界面控制,智能化操作方便更简单,并配有微型打印机,打印测试数据。本设备包括四台设备:高低温试验箱,电动低温拉伸试验装置,低温卷绕试验装置,低温冲击试验装置

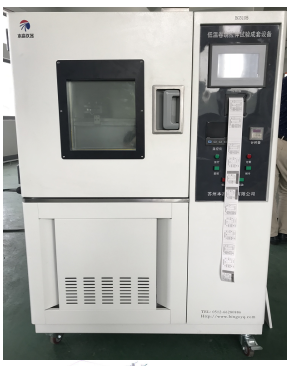

高低温试验箱是模拟高低温环境,广泛用于确定电工、电子产品对高低温环境的适应性(特别是产品的电气性能和机械性能的变化情况),也可用于检查试样耐受某些腐蚀的能力。

对应标准:

GB/T2951-2008
主要技术指标:

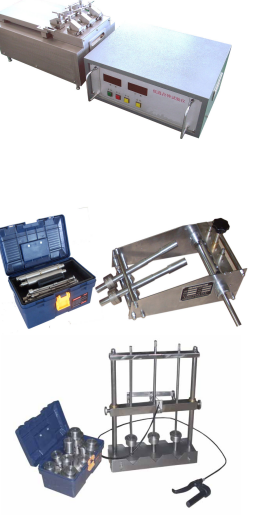

低温卷绕试验装置一般适用于外径12.5mm及以下的圆形绝缘线芯及不能制备哑铃试件的扇形绝缘线芯。若有关电缆产品标准中规定,试验应在大尺寸绝缘线芯上进行。否则,大尺寸绝缘线芯应进行低温拉伸试验。

电动低温拉伸试验装置适用于高分子材料,电线电缆,橡胶、塑料绝缘护套在0~-40℃/-60℃/-70℃环境下进行拉伸的试验仪器,其结构和性能均满足GB/T2951-2008标准要求。

低温冲击试验装置适用于各种聚氯乙烯护套电缆,而与绝缘线芯的绝缘类型无关。如果有关电缆产品标准有规定,也适用于无护套的电线、软线和扁平软线的聚乙烯绝缘。护套电缆的聚氯乙烯绝缘不直接进行低温冲击试验。

低温箱工作尺寸:500×600×500mm;

温度范围:  40℃/-60℃/-70℃150℃;

温度波动度: ±0.5℃ (空载时);

温度偏差: ≤±2℃;

升降温平均速率: 0.7℃~1.0℃/min (空载时);

时间设定范围: 0~9999 小时;

拉伸装置:电机:90W ,安装于低温箱内;

最大拉伸度:220mm ;

拉伸速度:20~30mm/min ;

夹头型式:非自紧式;

试样规格:Ⅰ、Ⅱ号哑铃片;

数据显示:直读伸长率;

卷绕装置:卷绕试样直径:Ф2.5~Ф12.5mm;

卷绕棒直径:Ф4.0~Ф50mm共17支;

过线套:Ф1.2~Ф14.5mm共10种,各二件;

试样缠绕圈数:2~10圈;

卷绕速度:5s/圈;

冲击装置:冲击高度:100mm;

砝码:100、200、300、400、500、600、750、1000、1250、1500g ;

本系列装置全为不锈钢制作;

本装置可分为单组式与三组式;

外形尺寸:根据客户的选型提供;

电源:AC 220V 50/60Hz 20A。
