[问题求助] 来来来各位大神高手研究下这个公式的推导及物理几何含义

xiao120

P:2022-06-16 14:04:45
1

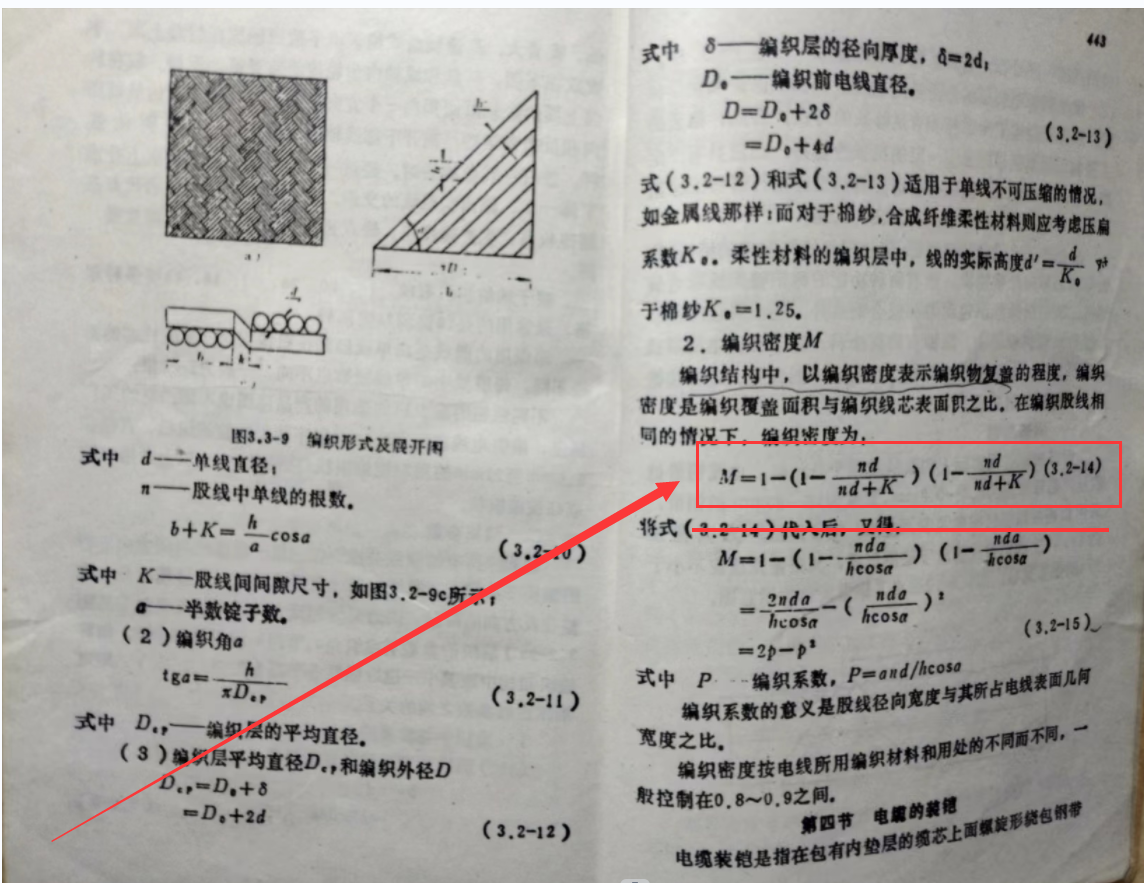

来来来各位大神研究下这个公式的推导及物理几何含义

ESR - effective signal radiated有效发射信号（0）投诉

zhangyuhang564851702

P:2022-06-16 16:05:00
2

可以这样理解

p=nd/（nd+K），也就是单向覆盖率

nd指股线中根数*直径也就是一面中编织单丝宽度（通俗一点就是金属丝宽度了）

k表示间隙宽度，一面中除了金属丝就是缝隙了所以用nd/（nd+k）表示，也就是单项覆盖率了（一面金属丝占比）。

（1-nd/（nd+k））就是未覆盖的，

编织是交叉的，那么两面就是（1-nd/（nd+k））*（1-nd/（nd+k））---这是未覆盖的密度

覆盖的就是1-未覆盖的密度=1-（（1-nd/（nd+k））*（1-nd/（nd+k）））

即：

编织密度=1-未覆盖占比（交叉两面就是上面式子相乘了）

个人理解哈

那么有个问题，你竟然有我们学校的教材，是师兄么哈哈哈哈
