[网络线缆 ] 超六类网线(Cat.6A)--5G时代综合布线的宠儿

P:2021-08-04 17:13:02

1

01

超六类的诞生

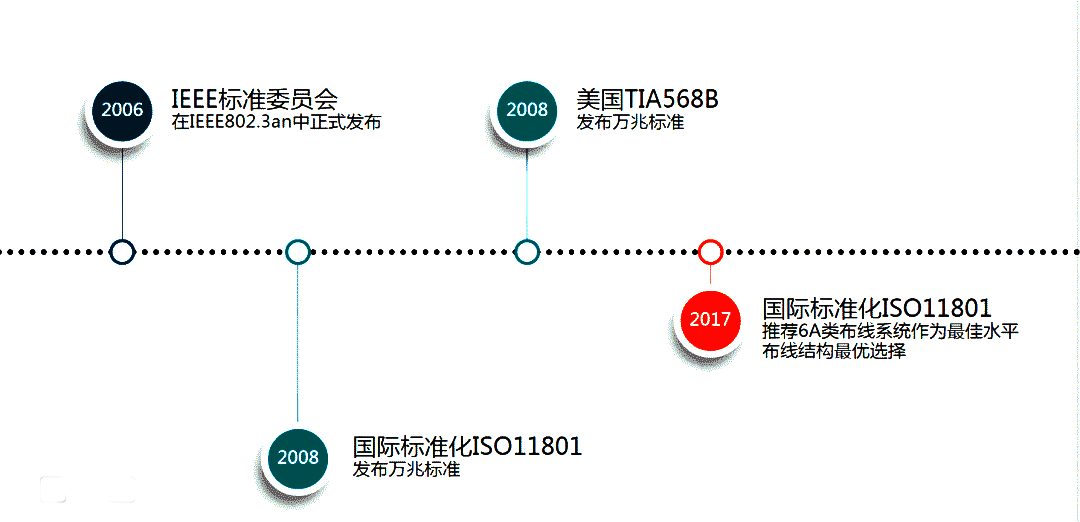

   2006年9月,IEEE标准委员会在IEEE802.3an中正式发布网线传输万兆以太网10GBASE-T的应用标准。为了满足万兆以太网应用要求,各大布线标准化组织(如:国际标准化ISO11801、美国TIA568B)在2008年发布了针对万兆以太网应用的全新布线系统标准,即超六类(Cat.6A)综合布线标准。说到网线,咱们所熟知的无非就是超五类和六类,不过超五类已经完成了其存在的历史使命开始退出市场的舞台,六类目前虽然还占据着大量的市场份额但已经在一步一步慢慢减少,因为,超六类已经开始出现在公众视野中。



02

超六类的应用场景

       超六类能够快速融入离不开不断提升的传输速率和飞速发展的弱电多样化需求,细分下来我们能将应用支撑和应用场景概括为以下几种:

1、标准对于水平链路的支撑

       目前几乎所有TIA标准均推荐在大楼布线水平链路中使用超六类网线,查阅最新的布线标准,已经找不到有关超五类和六类系统在水平布线以及各区域布线的推荐。


--ISO/IEC和TIA对于数据中心及新安装的项目应或建议采用超六类系统:

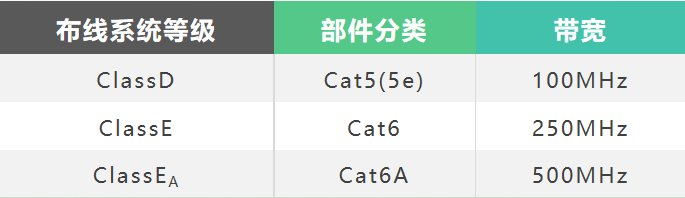

--应采用ClassEA布线系统: ISO/IEC  11801-5数据中心;ISO/IEC 11801-6分布式楼宇服务。

--建议用于支持10GBASE-T和新安装项目采用ClassEA布线系统:ISO/IEC 11801-1通用;ISO/IEC 11801-2办公环境。

--应采用Cat.6A布线系统: TIA-1179-A医疗卫生。

--推荐Cat.6A布线系统:TIA-942-B数据中心;TIA-568.1-D商业楼宇;TSB-162-A无线局域网。

--建议新安装项目采用cat.6A布线系统:TIA-4966教育机构;TIA-862-B智能化楼宇。再次,国内标准GB50174-2017中规定:对于承担数据业务的水平子系统应采用6A类及以上对绞电缆(含6A类接插件)。


2、POE供电的更优选择

       一根网线既能供电又能传输信号,这便是POE供电技术的基本能力,目前广泛应用于监控、WiFi、智能照明、智能家居等行业,随着POE技术的发展,对承担传输任务的网线要求越来越高。

       IEEE 802.3bt标准已于2018年9月27日获得IEEE-SA标准委员会的批准,可通过以太网链路传输更多电力,提供给受电设备(PD)的额定功率水平高达71.3 W,90W来自电源设备(PSE),这意味着POE供电将让网线在万物互联时代更能展现自身的重要性;对于POE供电大家并不陌生,然而值得我们关注的是POE线束的散热问题,最新发布的TIA 568.2-D标准中的《TSB-184-A平衡双绞布线的支持功率输出指南》规定了针对功率为100瓦特的POE系统,温度升高需控制在不超过15摄氏度。而更大的线规尺寸让超6类网线的散热能力相比超五类和六类网线更加优良。因此,为了更加严格的温控要求,标准规定了线束中允许使用的超六类非屏蔽双绞线数量超过六类双绞线的25%,比超五类双绞线多70%。

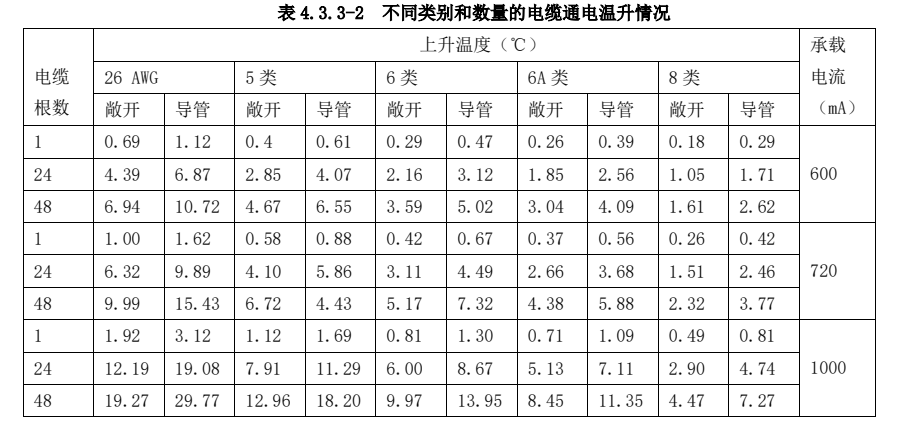

引自《以太网供电(POE)技术与应用白皮书》表4.3.3-2


3、数据中心布线系统的规定

       通常来说数据中心的建设投入的成本都很高,尤其是大型和超大型数据中心。在这个信息高速膨胀的时代,数据中心的作用就更加突出而显著。而数据中心机房内的硬件设备和软件系统的工作效率更是直接影响着这个数据中心的工作效率。在ISO/IEC 11801-5:2017标准(数据中心)中,EA级(6A类)已经是铜布线系统的最低标准。国内最新出版的数据中心设计规范,GB 50174明确规定“承担数据业务的主干和水平子系统应采用6A类及以上对绞电缆”,因此,Cat.6A布线系统对于数据中心的重要性不言而喻。

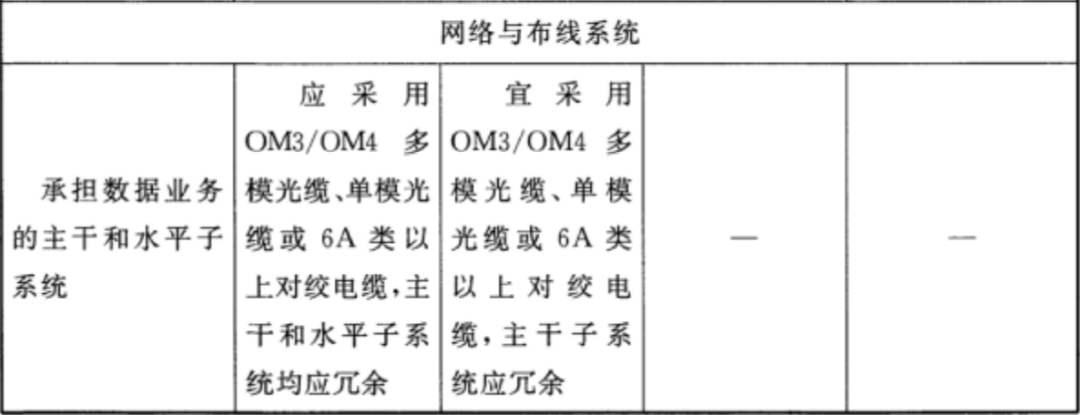

引至GB 50174-2017续表A


4、5G室内小基站的要求

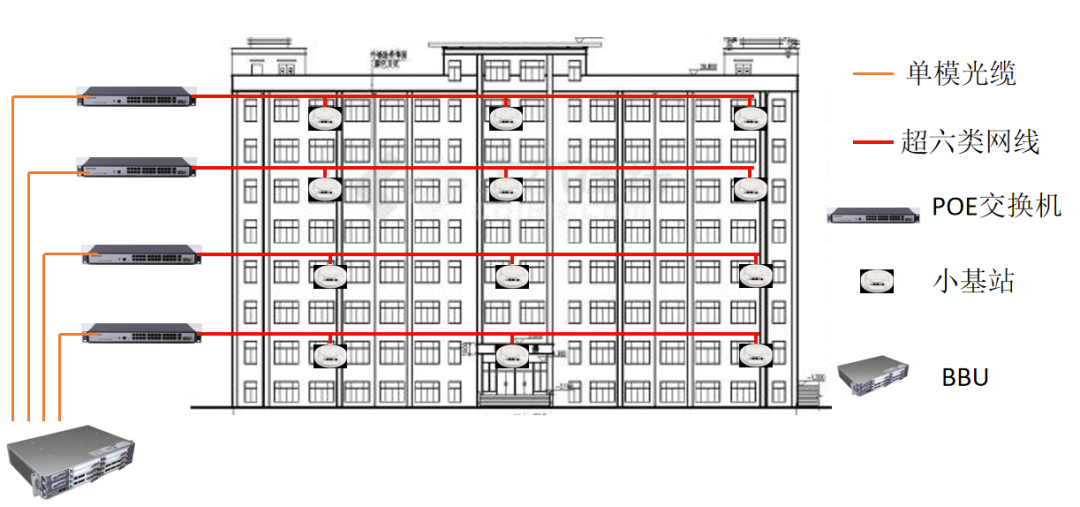

       伴随着5G业务种类的增加,室内业务的高要求将采用更大的传输及穿透损耗以及更密集的组网,室内小基站建设将是5G室内场景建设的必然趋势。

       5G技术具有10Gbps的超高峰值速率、低至1ms的超低延时、每平方公里百万海量接入的特点,那么构建如此大带宽大规模连接的链路显得尤为重要,Cat.6A布线系统则可以完全符合5G小基站对布线的要求。



 5、WiFi技术的发展

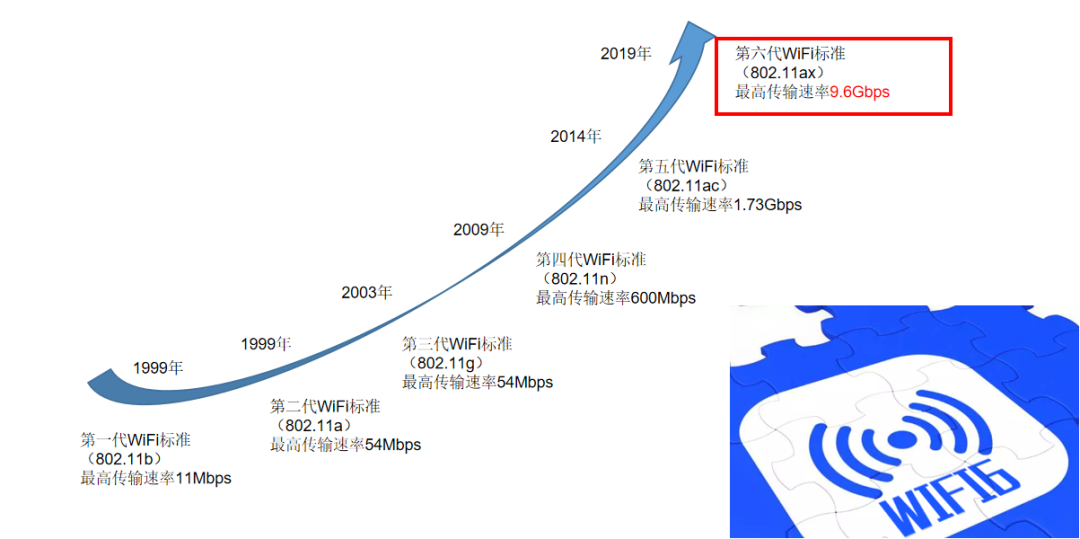

       2019年9月16日,WiFi联盟宣布启动WiFi 6认证计划,该计划旨在使采用下一代802.11ax Wi-Fi无线通信技术的设备达到既定标准。相对于上一代WiFi 5标准,WiFi 6拥有更快的传输效率,WiFi 6使用了与5G同源的OFDMA技术。在2019年下半年开始推出的笔记本电脑、智能手机、平板电脑等产品已经全部配备了WiFi 6的无线网卡,WiFi6时代已经来临,为了有效支持WIFI6的传输需求,Cat.6A布线系统将替代Cat.6布线系统成为未来几年WiFi铜缆布线的最佳选择。




03

ENJOYLink欢联超六类非屏蔽的特点

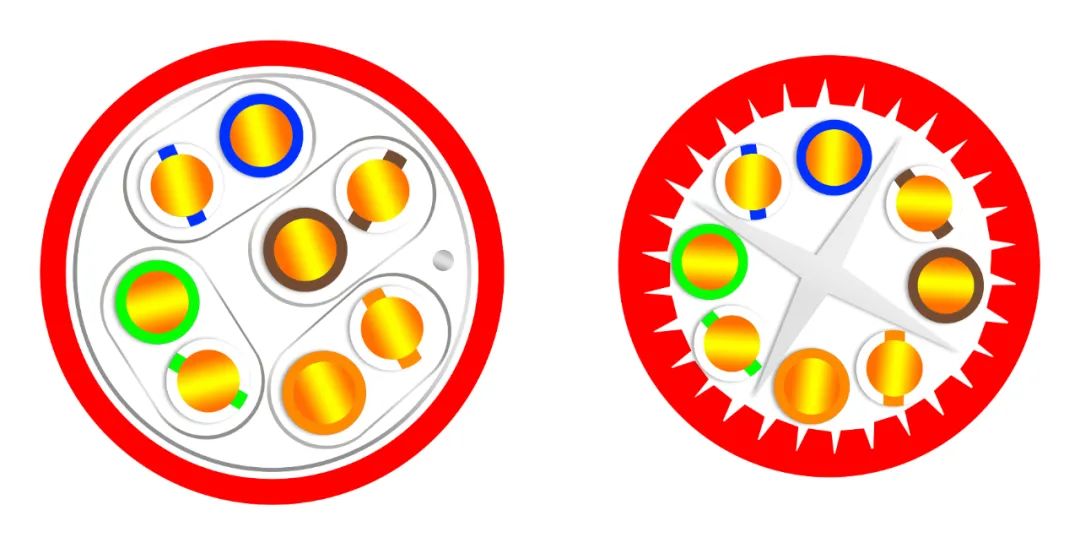

       综上所述,在这个信息高速发展的时代,Cat.6A布线系统正在向我们昂首阔步的走来,并将在市场牢牢占据属于它的位置。为了满足市场各种需求,我司在拥有成熟高性能6A屏蔽产品系列的同时并没有放弃对6A非屏蔽系统的研究,并早早攻克超六类非屏蔽双绞线结构线对之间干扰和线间串扰难以控制的问题,将外护套内侧设计为“锯齿”结构并把外径控制在7.0mm,在保证6A性能的同时又不影响设计和施工。目前我司已经拥有完善的6A屏蔽与非屏蔽系统产品。




04

超六类的应用

       屏蔽的应用与否主要看应用环境的电磁干扰情况以及是否有明确的保密要求,非屏蔽系统电磁兼容性比屏蔽系统稍差一些,但满足E1及部分E2的建筑环境需求,可应用于绝大部分场景。但达到E3等级的环境下则必须采用屏蔽系统。

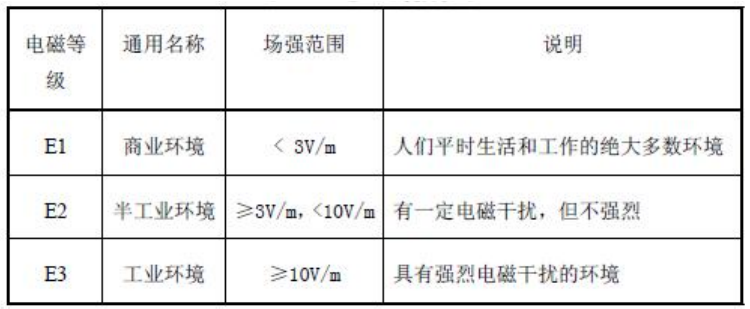

引至EN 50173.1-2007

       非屏蔽系统造价相对较低,施工与维护较为简单,但电磁兼容性比屏蔽系统稍差一些,而对于无线电骚扰和工频磁场严重、有保密要求的场所,则推荐使用屏蔽系统。结合电磁环境分类等级和常见保密要求,总结出超六类屏蔽与非屏蔽的常规应用场景:

屏蔽系统:国防、公检法、科研、金融、机房及强电磁工业环境;

非屏蔽系统:商用、家装、办公、园区等。



       可能会有朋友疑问为什么不直接使用比Cat.6A系统高一个等级的七类系统甚至是八类系统呢?

       因为七类系统的带宽为600MHz,按照标准也是属于10G万兆网络,七类标准国际上没有完全统一,比如其接插件类型并不是大家所常见熟知的RJ45接口,那么整个系统无法向下兼容,而且整体系统造价格高出超六类,这些问题导致业界真正应用七类系统的很少,而八类系统高成本的40G传输速率以及距离限制,更加昂贵的造价也没必要应用于10G的布线需求当中。



05

小结

Cat.5e:已逐步开始退出市场的舞台;

Cat.6:虽然还占据着大量的市场份额但占比已经在减少;

Cat.6A:5G时代综合布线的宠儿;

Cat.7:接插件类型不统一,难以兼容普及;

Cat.8:收发器模块限制,距离限制,造价昂贵。


       Cat.6A符合目前5G时代对于网络链路的各项要求,从造价成本上对比Cat.6也没有太多的增加,这也促使Cat.6A能够快速地大步向前,就像不知不觉中超五类已经被六类替换,超六类也将取代六类,成为5G时代综合布线的宠儿。
