Twisted pair双绞线

是近代弱电技术当中非常重要的一种传输结构!

在你我生活当中天天用,就算不做音频扩声,也正在享受它所带来的服务



但是我们真的善用了他吗?

或者是未臻全貌?暴殄天物?

今天就让坚持原创与纯干货的台湾日升电子公众号来为您扫盲!



Twisted pair家族有哪些?

很多,你的生活当中总是不停的接触到双绞线

从扩声人员最常接触的线开始:

麦克风线

DMX-512

RS-422/RS-485

AES/EBU(AES-3)

Cat3

Cat5/5E

Cat6/6A

HDMI

DVI

都是双绞线家族的成员

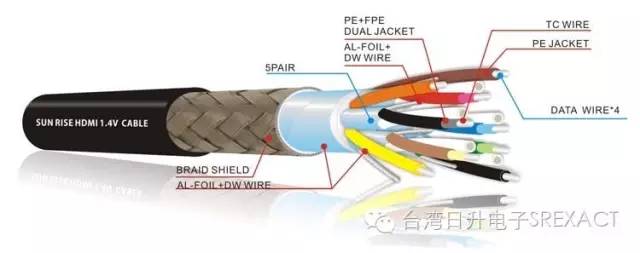

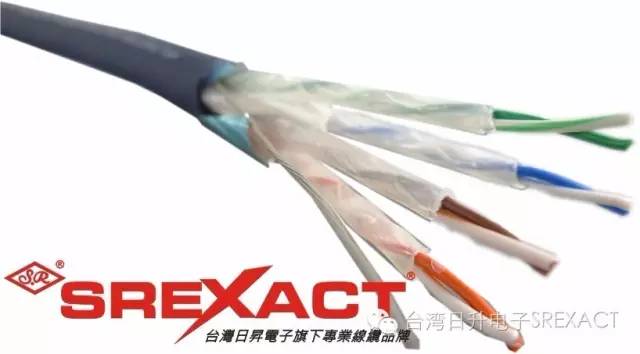

如图是HDMI线材,当中有5对双绞线用于传输信号





什么是双绞线?

双绞线的特征就是让两蕊一对的线缆在线缆径向上不停地对绞互换位置

来适应复杂的电磁波环境!

但是相对的利用双绞线行进的信号,必须做过相应的处理!

更具体点讲,是一个正向,一个相位反转的信号

以便在接收端进行差动放大



引用图片来自于

http://www.--douglas-self.com/ampins/balanced/balanced.htm

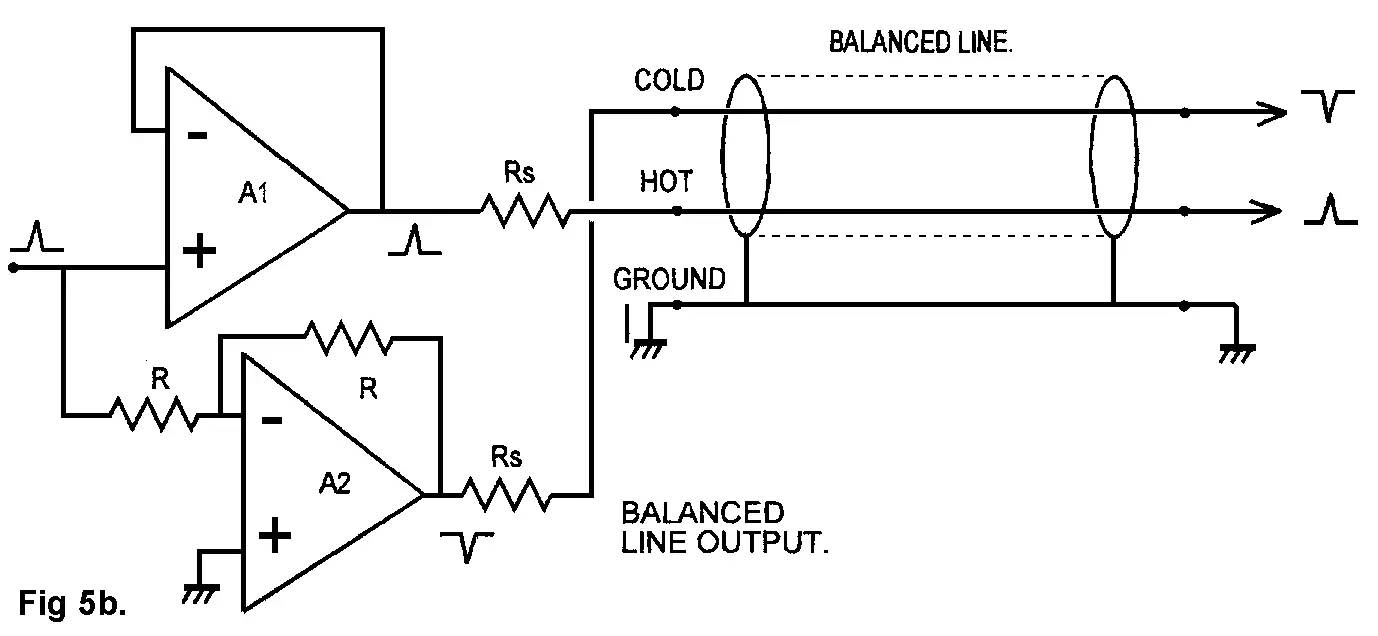

一个典型的标准平衡式双OP输出,可以看到A1A2 输出信号互为反向





发送端与接收端怎么工作




发送端信号是AB

其中B信号与A反相180=-A



接收端执行A-B运算

所以代换之后A-(-A)=2A

这也就是为何平衡式信号强于非平衡6dB的原因





双绞线怎么接收干扰





下面一个很简单的式子,您可以跟着我们推导看看




就是被干扰,被插入很多很多的noise

所以透过线缆到接收端就变成A+nB+n

此时执行A-B运算

所以代换之后A+n-(-A+n)=2A

但是这是理想状态,干扰很远状态


依照干扰源的场强不同,线缆受到干扰就会不等量

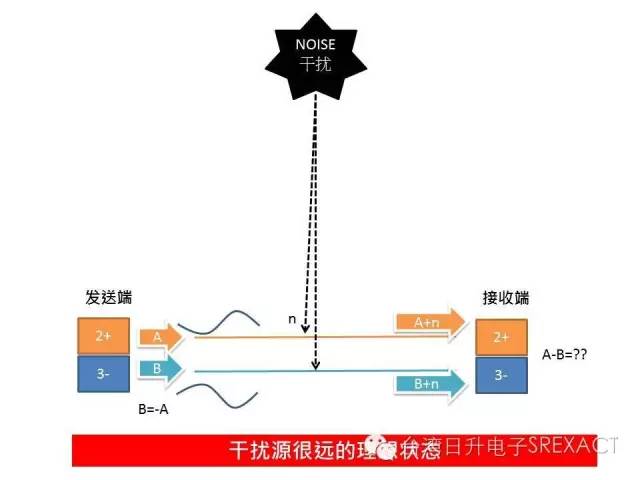

此时我们加上一个差值n1

透过线缆到接收端就变成A+(n+n1)B+(n-n1)

此时执行A-B运算

所以代换之后A+n+n1-(-A+n-n1)=2A+2n1

此时传输失败我们在传输在线多得到了2n1……

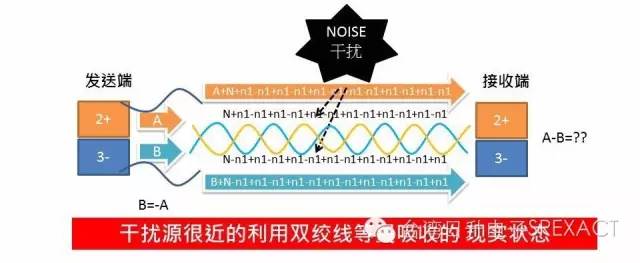

可是,当我们若能让线缆不停的旋转换位

那就能等量的吸收

所以双绞线,就是把受干扰的线缆一直互换位置

让干扰平均的撒在两条线缆上,为后面的差动放大,夯下坚实的基础


这也就是为何好的话筒线,在焊接2-3脚时有时总觉得不容易对到位置的客观原因

因为好的话筒线必须有很高密度的对绞,才能吸收外来的干扰!



未完待续
