[矿物质电缆 ] 一文读懂:矿物绝缘电缆的结构、用途、安装

P: 2019-08-28 09:18:17

1


在当前的建筑配电系统中,矿物绝缘电缆正越来越广泛地得以应用,其耐火性、耐久性、安全性、可靠性和经济型是传统的电力电缆所无法取代的。本文就带着大家来认识一下矿物绝缘电缆:什么构造?用在何处?如何安装?


在解读上述问题之前

先来看看为什么要使用矿物绝缘电缆

这样有助于我们从根本上理解


矿物绝缘电缆在火灾条件下不仅能保证火灾延续时间内(180分钟以上)的消防供电,还不会延燃,不会产生烟雾,不会产生次生灾害,从而为消防抢救赢得宝贵时间。


由此可见

矿物绝缘电缆是建筑消防所须的




1什么构造?


《民用建筑电气设计规范》JGJ16-2008规定:

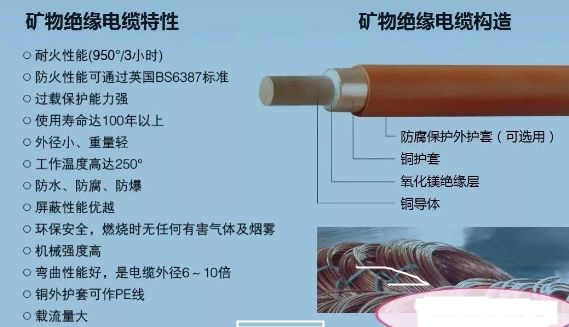

矿物绝缘电缆是采用无机物氧化镁作为芯线绝缘材料无缝铜管外套铜质线芯

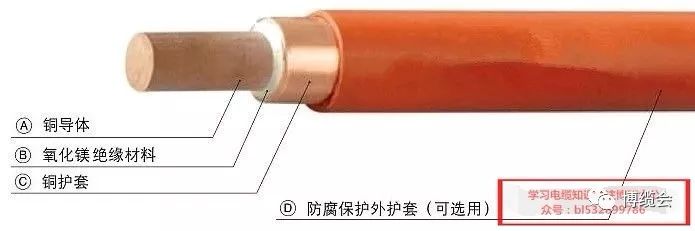

▲ 由图可见,矿物绝缘电缆的构造很简单,主要由①铜和②氧化镁两种材料,形成①铜护套+②氧化镁绝缘+③铜导体的线缆(可加外护套)。


《额定电压750V及以下矿物绝缘电缆及终端》GB/T13033.2-2007规定:


矿物绝缘电缆的型号有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。


B----布线用固定安装电力电缆
T----铜护套
T----铜导体
V/Y----外护套:聚氯乙烯V,聚乙烯Y
Z/Q----耐电压等级:Z重型750V,Q轻型500V


示例:


BTTZ-4x(1x300),表示为:截面为300mm2,4芯重型铜芯铜护套矿物绝缘电缆。
BTTVZ-4x(1x35),表示为:截面35mm2,4芯重型铜芯铜护套防腐外护套矿物绝缘电缆。

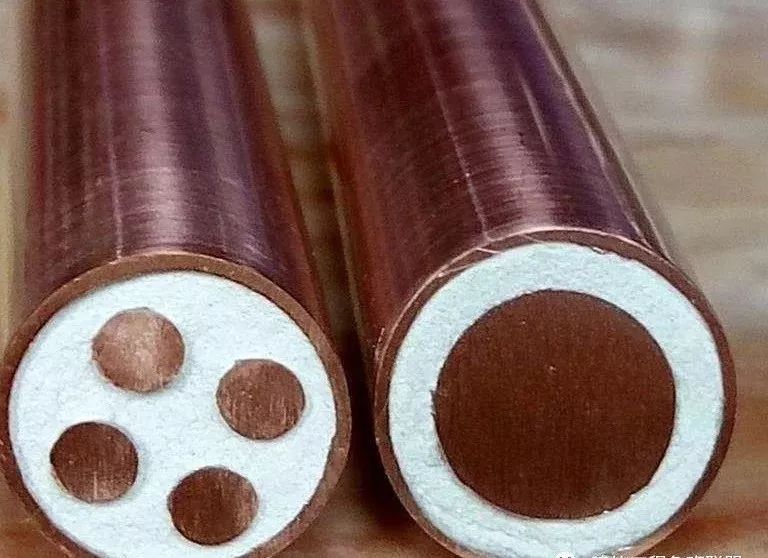

▲ BTTZ矿物绝缘电缆断面



2用在何处?


《住宅建筑电气设计规范》JGJ242-2011规定:


建筑高度为100m或35层及以上的住宅建筑,用于消防设施的供电干线应采用(强制性)矿物绝缘电缆。


建筑高度为50~100m且19~34层的一类高层住宅建筑,用于消防设施的供电干线应采用阻燃耐火线缆,宜采用(推荐性)矿物绝缘电缆。

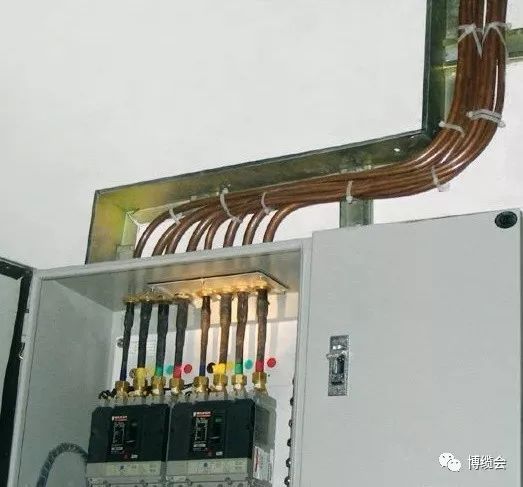

3如何安装?


BTTZ电缆

中间连接器及终端安装指导视频
