[电缆选型 ] 民用建筑电气竖井中敷设的矿物绝缘电缆可以选小一个等级吗?

P: 2019-04-11 12:49:33

1

民用建筑电井中敷设的矿物绝缘电缆比普通电缆载流量高一个等级?如住宅电气竖井中布线时,例如断路器为63A,假设此时匹配的电缆为YJV-0.6/1kV-5x16,那么同等条件下,选用矿物绝缘电缆是多大呢?一般认为选用BTTZ-0.6/1kV-4x10即可,实际是否如此呢?





二、 引言



我们知道电缆载流量与电缆的绝缘材料的长期允许最高工作温度和允许短路温度有关系,如交联聚乙烯绝缘电力电缆的长期允许最高工作温度(90℃)和允许短路温度(250℃)较聚氯乙烯绝缘电力电缆的长期允许最高工作温度(70℃)和允许短路温度(160℃)高,所以相同规格的YJV电缆比VV电缆的载流量要高。



同理,在不考虑外界因素的影响下,一般不允许触及的裸护套矿物绝缘电缆比YJV电缆的载流量要高。





二、 相同外界条件下,不同绝缘类型电缆载流量比较




GB50054-2011《低压配电设计规范》

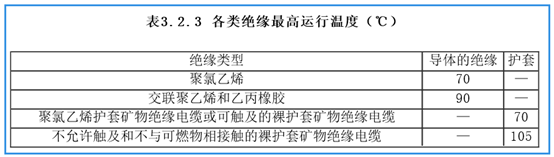

3.2.3导体的负荷电流在正常持续运行中产生的温度,不应使绝缘的温度超过表3.2.3的规定。


以下截图均来源于GB/T16895.6-2014 《低压电气装置第5-52部分:电气设备的选择和安装布线系统》

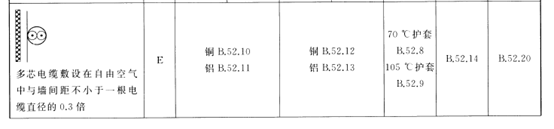

▲选定一种敷设方式E(作比较分析)

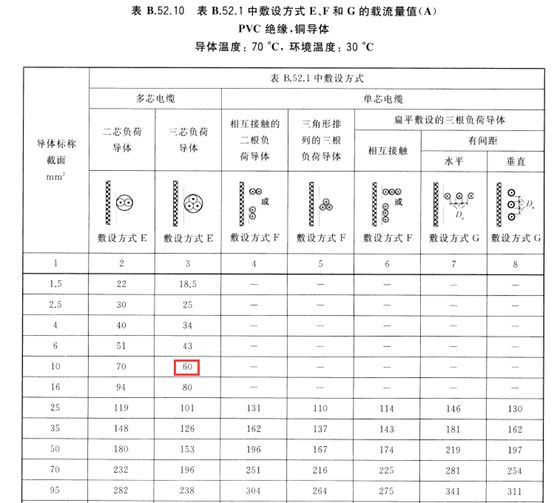

▲PVC绝缘导体、敷设方式E、铜导体温度70℃、环境温度30℃下载流量

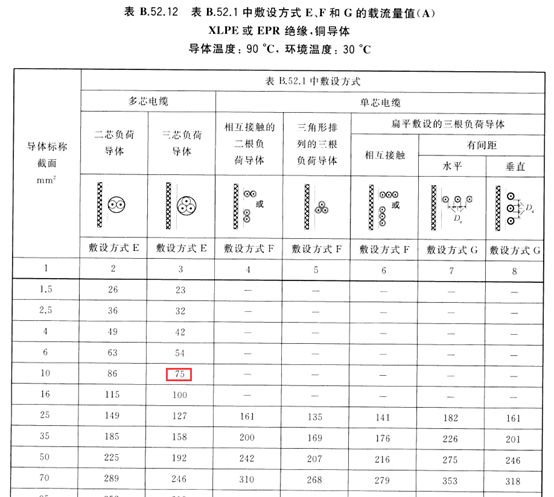

▲XLPE绝缘导体、敷设方式E、铜导体温度70℃、环境温度30℃下载流量

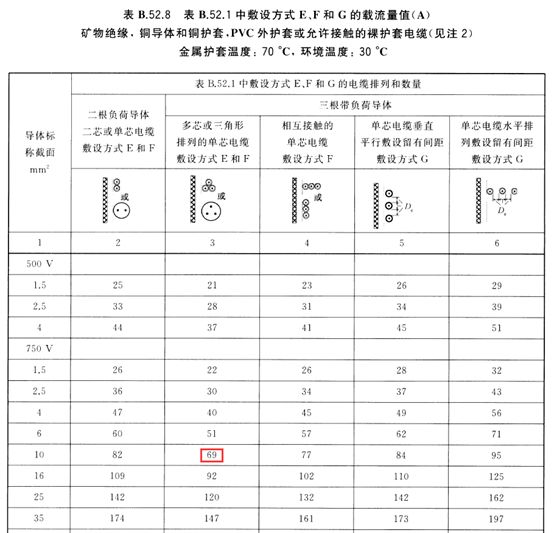

▲PVC外护套或允许接触的裸护套矿物绝缘电缆、敷设方式E、金属护套温度70℃、环境温度30℃下载流量



▲铜护套或不允许接触的裸护套矿物绝缘电缆、敷设方式E、金属护套温度105℃、环境温度30℃下载流量





在同样的敷设方式E、同样的环境温度条件下,大致可以得出:


①不允许接触裸护套的BTTZ电缆载流量大于XLPE绝缘电缆载流量,

XLPE绝缘电缆载流量大于金属护套温度为70℃的BTTZ电缆,

③金属护套温度为70℃的BTTZ电缆载流量大于PVC绝缘电缆。





三、 实际使用中,需要考虑的因素




JGJ232-2011《矿物绝缘电缆敷设技术规程》

3.1.2当符合下列条件之一时,电缆载流量应按工作温度为70℃选择:

1 沿墙、支架、顶板明敷;

2 与其他种类电缆共同敷设在同一桥架、竖井、电缆沟、电缆隧道内;

3 敷设在其他由于电缆护套温度过高易引起人员伤害或设备损坏的场所。



JGJ232-2011《矿物绝缘电缆敷设技术规程》

3.1.3单独敷设于桥架、电缆沟、穿管等无人触及的场所、电缆载流量宜按工作温度105℃选择。



《工业与民用供配电设计手册》第四版P810


当然除了上面所列举的考虑因素外,还有一些共性的影响因素,此处不再赘述。



四、 结论


①民用建筑电气竖井中布线时,BTTZ矿物绝缘电缆与其他种类电缆共同敷设在同一竖井时应按按工作温度为70℃选择,同等条件,不考虑多根成束敷设的情况下,其载流量并不会比YJV电缆高一个等级。


BTTZ矿物绝缘电缆设置在独立的消防竖井内时,电缆载流量宜按工作温度105℃选择,一般会比YJV电缆高一个等级。

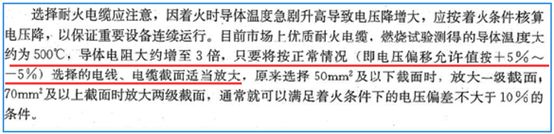

③由于火灾导致的温度升高会增加矿物绝缘电缆的电阻,加大了电压损失,还应适当加大电缆截面。
