ADSS光纤光缆-全介质自承式ADSS光缆的特点和应用


一、ADSS光缆产品描述

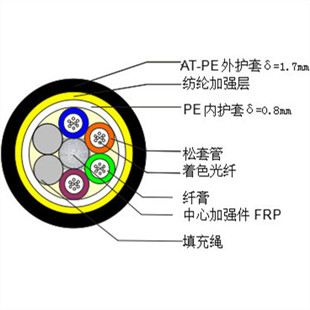

ADSS光缆采用松套层绞式结构,将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管(和填充绳)围绕非金属中心加强芯(FRP)绞合成紧凑的缆芯,缆芯的缝隙填充以阻水油膏。缆芯外挤制聚乙烯(PE)内护套,然后绞合在加强作用的芳纶,最后挤制聚乙烯(PE)外护套或耐电痕(AT)外护套。适用于自承式架空。


二、ADSS光纤光缆的产品特点
1.)可以不断电架设。
2.)采用AT护套,耐电蚀性能优越。
3.)重量轻、缆径小,减少了冰淩、风力影响和对塔架、支撑物的负荷。
4.)跨距大,最大跨距超过1000米(m)。
5.)精确控制的芳纶铠装工艺大大提高了光缆的抗拉能力。
6.)精确控制的光纤余长和光缆绞合节距保证了光缆。
7.)具有优异的抗拉性能和温度特性。
8.)预期最大寿命30年以上。
产品标准符合IEEE 1222-2004技术标准,同时符合IED 60794-1标准


三、ADSS光缆产品的应用


对于10kV和35kV的电力线路可采用聚乙烯(PE)外套;对于110kV和220kV的电力线路则必须通过计算电场场强分布才确定光缆挂点和耐用电蚀(AT)外护套。同时静心设计芳纶的用量和完善的绞合工艺以满足不同跨距的应用要求
ADSS光缆适用的气象条件



气象区域


风速(m/s)


覆冰


额外负载(N/m)


A


25


0


0.7


B


35


0


0.7


C


10


5


2.5


D


10


10


4.4


推荐存储、使用温度-40℃~70℃
