[安装敷设 ] 原来电线接头有这么多接法!据说做线缆的只有10%知道

P: 2019-03-12 13:51:42

1

电线接头如何接?这个问题看似简单,却大有学问!据说,销售电线电缆的只有不到10%能答得上来。今天,就为大家整理了非常详尽的各种电线接头的接法,而且是图解哦,超级实用!




导线连接的基本要求


导线连接是电工作业的一项基本工序,也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是:连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。



常用连接方法


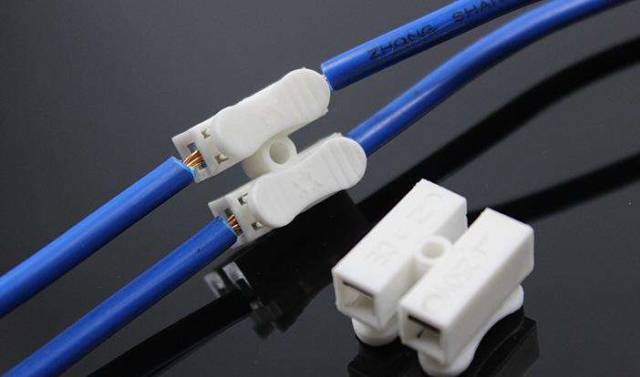

需连接的导线种类和连接形式不同,其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线。


绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。

 单股铜导线的直接连接

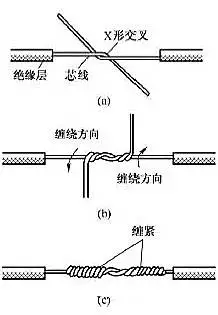

1)小截面单股铜导线连接方法如图1所示,先将两导线的芯线线头作X形交叉,再将它们相互缠绕2~3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密缠密绕5~6圈后剪去多余线头即可。


(图1)

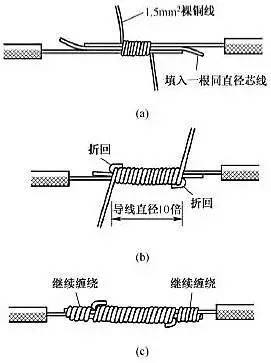

2)大截面单股铜导线连接方法如图2所示,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。


(图2)

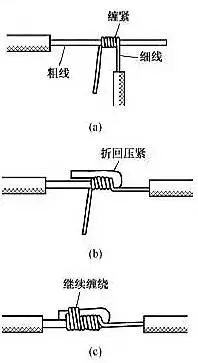

3)不同截面单股铜导线连接方法如图3所示,先将细导线的芯线在粗导线的芯线上紧密缠绕 5~6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3~4圈后剪去多余线头即可。


(图3)


 单股铜导线的分支连接

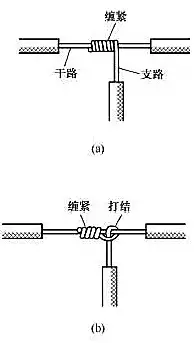

1)单股铜导线的T字分支连接如图4所示,将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5~8圈后剪去多余线头即可。


(图4)

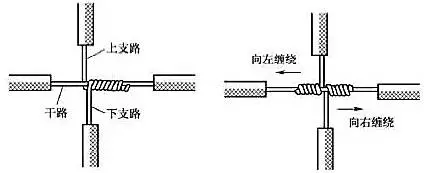

2)单股铜导线的十字分支连接如图5所示,将上下支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)],也可以向左右两个方向缠绕[见图 5(b)]。


(图5)

 多股铜导线的直接连接。

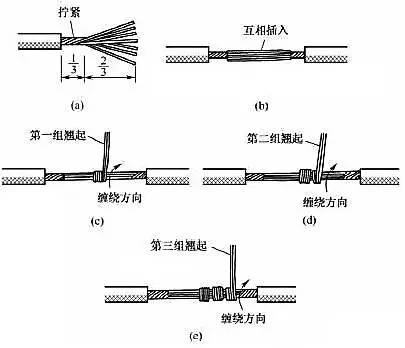

多股铜导线的直接连接如图6所示,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧,而将其余2/3芯线成伞状散开,另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线,然后将每一边的芯线线头分作3组,先将某一边的第1组线头翘起并紧密缠绕在芯线上,再将第2组线头翘起并紧密缠绕在芯线上,最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。


(图6)

 多股铜导线的分支连接

多股铜导线的T字分支连接有两种方法:


1)一种方法是将支路芯线90°折弯后与干路芯线并行[见图7(a)],然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。


(图7)

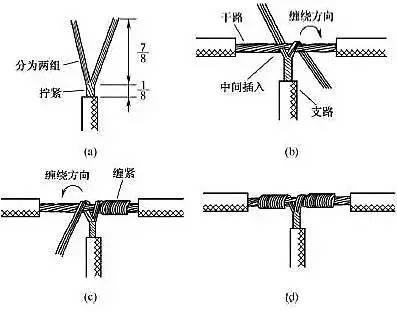

2)另一种方法如图8所示,将支路芯线靠近绝缘层的约1/8芯线绞合拧紧,其余7/8芯线分为两组[见图8(a)],一组插入干路芯线当中,另一组放在干路芯线前面,并朝右边按图8(b)所示方向缠绕 4~5圈。再将插入干路芯线当中的那一组朝左边按图8(c)所示方向缠绕4~5圈,连接好的导线如图8(d)所示。


(图8)

 单股铜导线与多股铜导线的连接

单股铜导线与多股铜导线的连接方法如图9所示,先将多股导线的芯线绞合拧紧成单股状,再将其紧密缠绕在单股导线的芯线上5~8圈,最后将单股芯线线头折回并压紧在缠绕部位即可。


(图9)

 同一方向的导线的连接

当需要连接的导线来自同一方向时,可以采用图10所示的方法。对于单股导线,可将一根导线的芯线紧密缠绕在其他导线的芯线上,再将其他芯线的线头折回压紧即可。对于多股导线,可将两根导线的芯线互相交叉,然后绞合拧紧即可。对于单股导线与多股导线的连接,可将多股导线的芯线紧密缠绕在单股导线的芯线上,再将单股芯线的线头折回压紧即可。


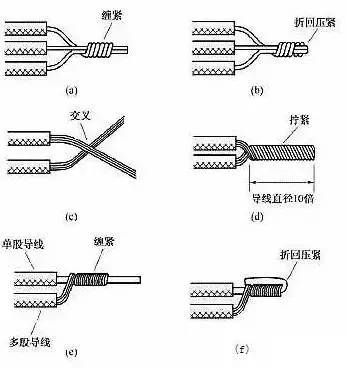

(图10)

 双芯或多芯电线电缆的连接

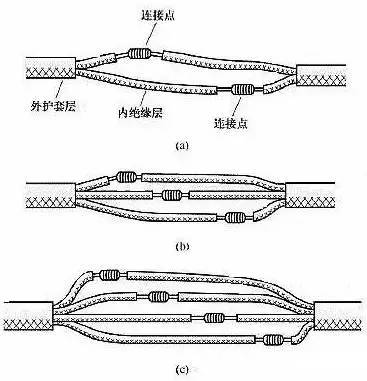

双芯护套线、三芯护套线或电缆、多芯电缆在连接时,应注意尽可能将各芯线的连接点互相错开位置,可以更好地防止线间漏电或短路。图11(a)所示为双芯护套线的连接情况,图11(b)所示为三芯护套线的连接情况,图11(c)所示为四芯电力电缆的连接情况。


(图11)



导线连接处的绝缘处理


为了进行连接,导线连接处的绝缘层已被去除。导线连接完成后,必须对所有绝缘层已被去除的部位进行绝缘处理,以恢复导线的绝缘性能,恢复后的绝缘强度应不低于导线原有的绝缘强度。


导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。绝缘胶带的宽度常用20mm的,使用较为方便。

 一般导线接头的绝缘处理

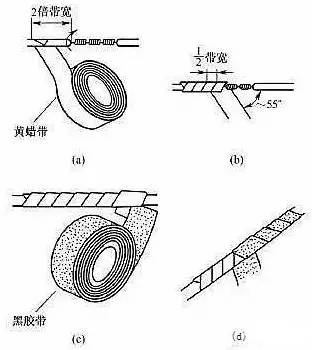

一字形连接的导线接头可按图12所示进行绝缘处理,先包缠一层黄蜡带,再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后进入剥除了绝缘层的芯线部分[见图12(a)]。包缠时黄蜡带应与导线成55°左右倾斜角,每圈压叠带宽的1/2[见图12(b)],直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端,按另一斜叠方向从右向左包缠[见图12(c)、图12(d)],仍每圈压叠带宽的1/2,直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带,注意不可稀疏,更不能露出芯线,以确保绝缘质量和用电安全。对于220V线路,也可不用黄蜡带,只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。


(图12)

 T字分支接头的绝缘处理

导线分支接头的绝缘处理基本方法同上,T字分支接头的包缠方向如图13所示,走一个T字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线都应包缠到完好绝缘层的两倍胶带宽度处。


(图13)

 十字分支接头的绝缘处理

对导线的十字分支接头进行绝缘处理时,包缠方向如图14所示,走一个十字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
