[型号解析 ] VDE H05GG-F是橡胶电缆 但是他是那个标准呢?

liuxiao520

P: 2019-03-08 13:35:52

1

H05GG-F

应用及描述
这种电缆一般用于住宅楼宇,厨房和办公室,在低机械压力的情况下用于电力供应。也为低温使用(如烹调用具,烙铁,烤面包机)。


标准及认证
HD 22.11 S1, VDE 0282 P-11, CEI 20-19/11, NFC 32-102-11

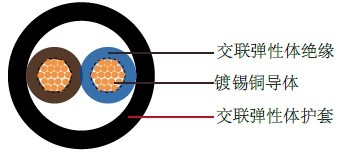

电缆结构
- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5
- 交联弹性体EI3绝缘
- 色彩编码遵循VDE-0293-308
- 交联弹性体EM 9外护套-黑色


技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 动态弯曲半径: 4×?
- 静态弯曲半径: 3×?
- 工作温度范围: -15°C to +110°C
- 短路时可达到的温度: 200°C
- 阻燃: IEC 60332 -1
- 无卤: IEC 60754-1
- 低烟: IEC 60754-2
- 烟密度: IEC 61034

H05GG-F欧标工业电缆H05GG-F欧标工业电缆

电缆参数

线规

芯数 x 导体
截面积
# x mm2

标称绝缘
厚度
mm

标称护套
厚度
mm

标称外径
mm

标称电缆
重量
kg/km

18(24/32)

2x0.75

0.6

0.8

6.3

53

17(32/32)

2x1

0.6

0.9

6.8

64

16(30/30)

2x1.5

0.8

1

8.3

95

14(30/50)

2x2.5

0.9

1.1

9.8

140

18(24/32)

3x0.75

0.6

0.9

6.8

65

17(32/32)

3x1

0.6

0.9

7.2

77

16(30/30)

3x1.5

0.8

1

8.8

115

14(30/50)

3x2.5

0.9

1.1

10.4

170

12(56/28)

3 x 4

1

1.2

12.2

240

10(84/28)

3 x 6

1

1.4

13.6

320

18(24/32)

4x0.75

0.6

0.9

7.4

80

17(32/32)

4x1

0.6

0.9

7.8

95

16(30/30)

4x1.5

0.8

1.1

9.8

145

14(30/50)

4x2.5

0.9

1.2

11.5

210

12(56/28)

4 x 4

1

1.3

13.5

300

10(84/28)

4 x 6

1

1.5

15.4

405

18(24/32)

5x0.75

0.6

1

8.3

100

17(32/32)

5x1

0.6

1

8.7

115

16(30/30)

5x1.5

0.8

1.1

10.7

170

14(30/50)

5x2.5

0.9

1.3

12.8

255
