[安装敷设 ] 都说德国人严谨,布线如何精细美观,来看看咱中国人的布线差哪了!!!

SWCHUNG

P: 2019-02-25 20:56:12

1

近日,中铁十二局集团有限公司向大众展示了一组关于川藏铁路成都至雅安段站后弱电系统集成工程的图片,引来一片赞叹:这样的布线工艺,真是让人极度舒适!


据了解,作为川藏铁路全线最早动工也是最早建成运营的段落,成雅铁路的站后弱电系统集成工程,其中通信、信息、信号等专业施工和配线,采用国家下发的细部工艺标准施工,并在中国铁路成都局集团有限公司首次进行了应用。


作为半个电缆人,小编真心觉得赞。以往都说德国人严谨,布线如何精细美观,现在看来,咱们中国人的布线差哪了!!!


不信你就来瞧瞧~

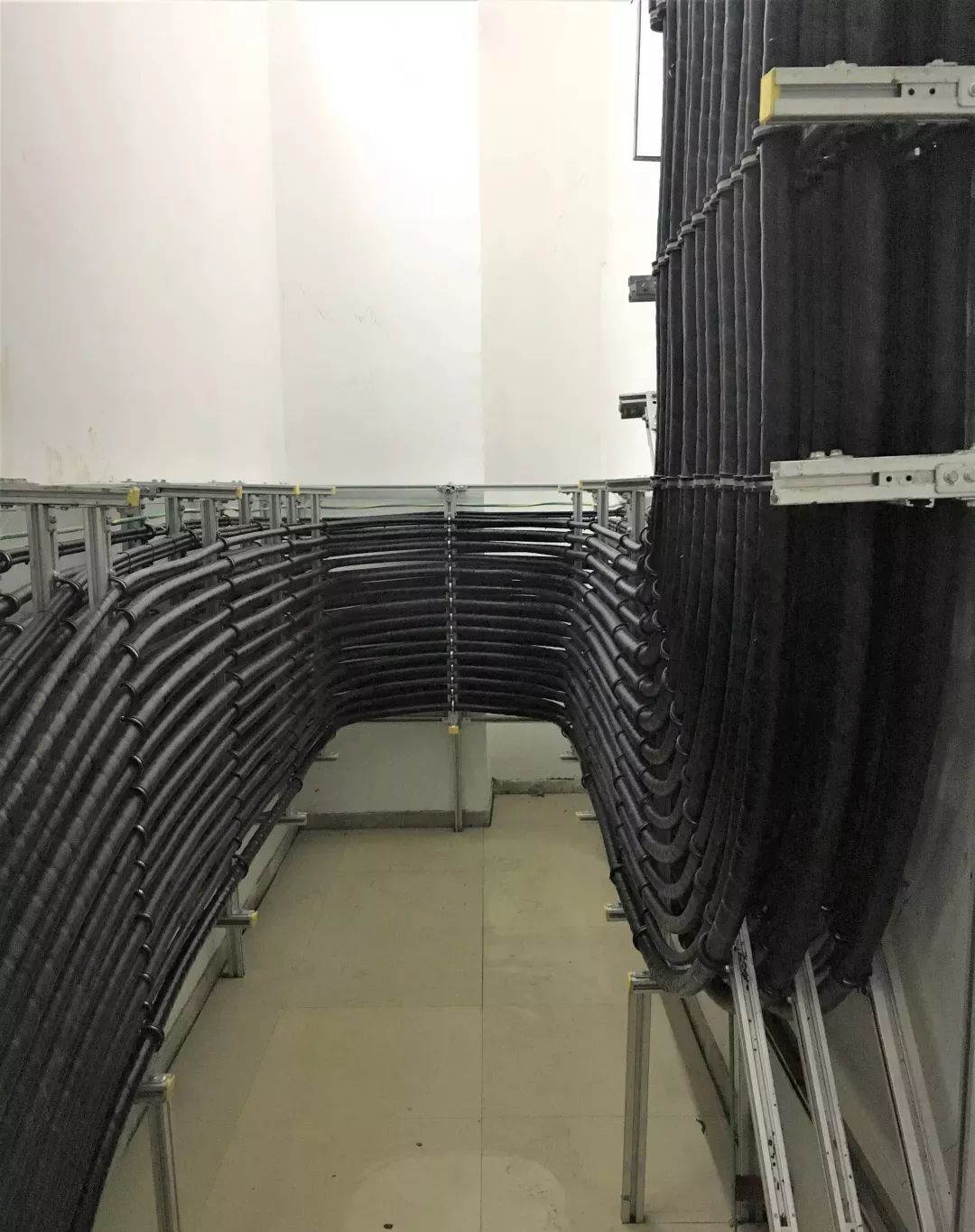

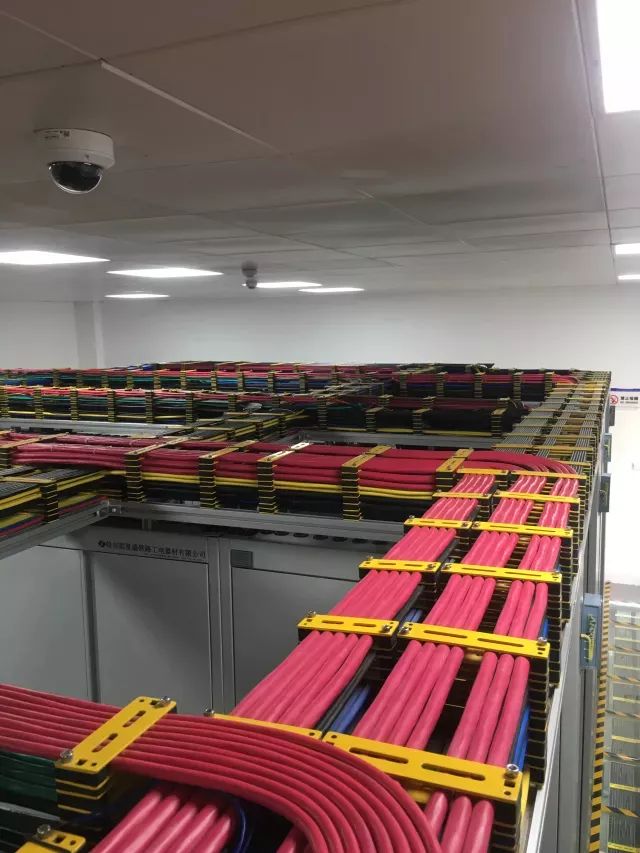

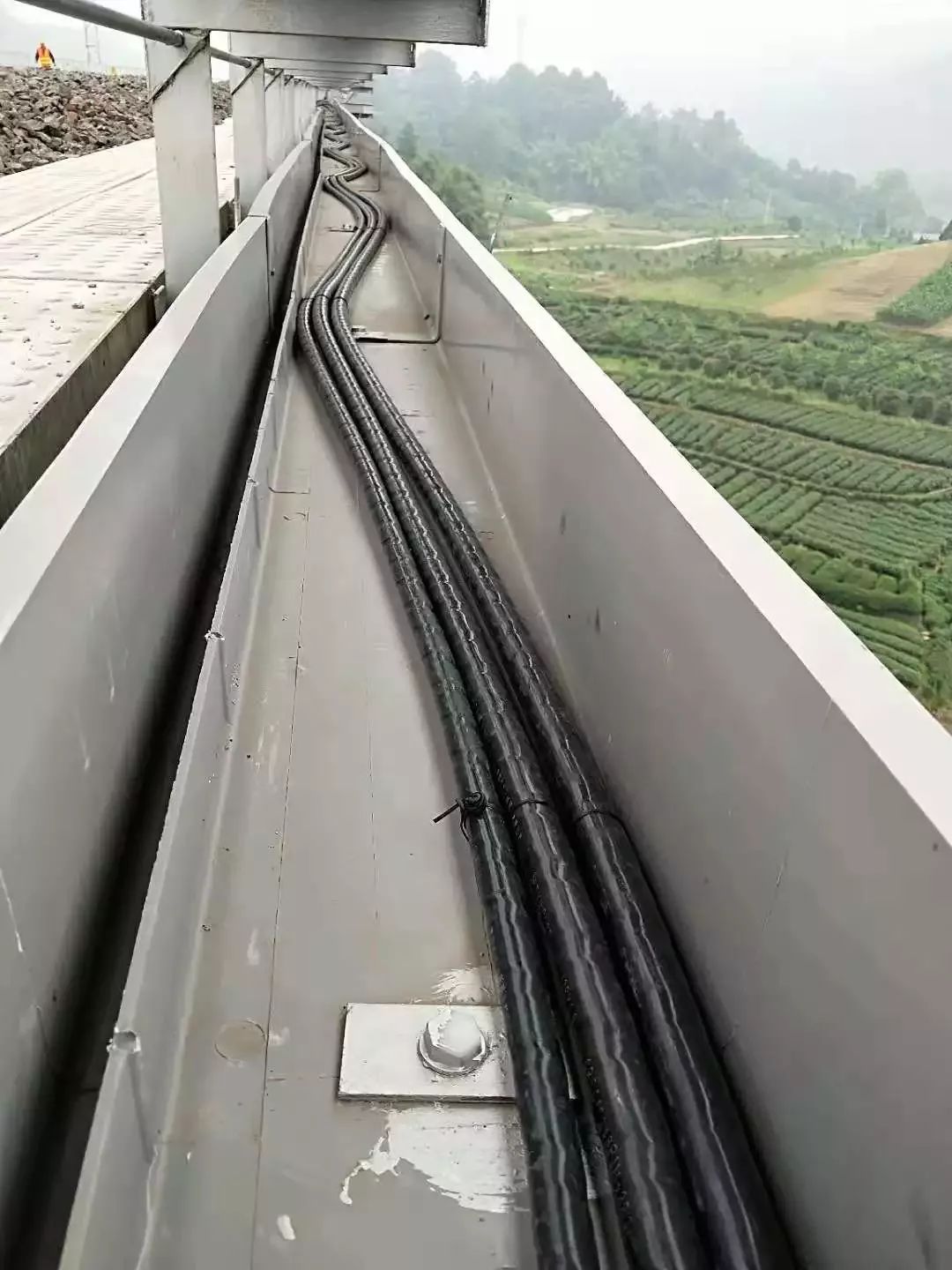

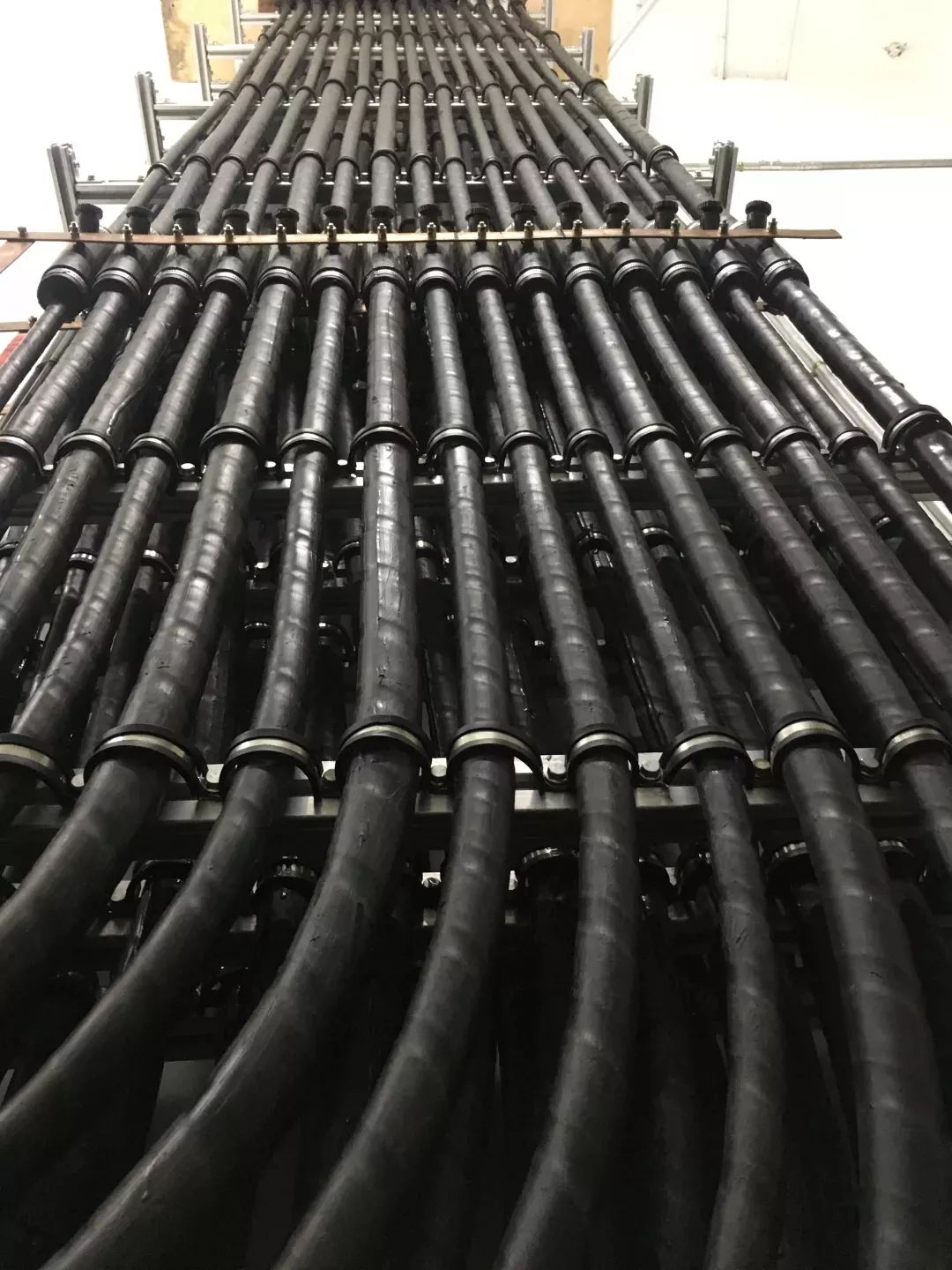

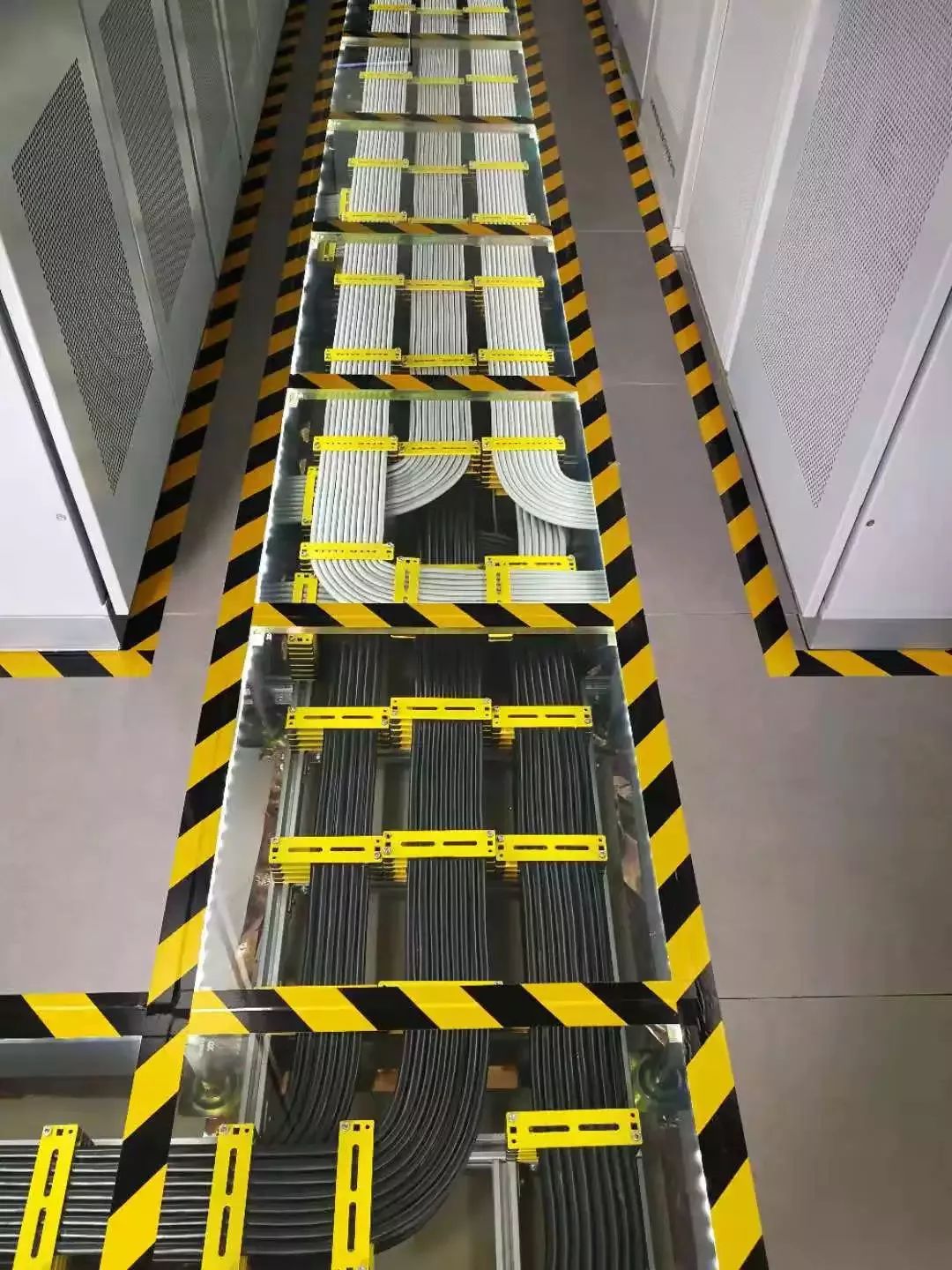

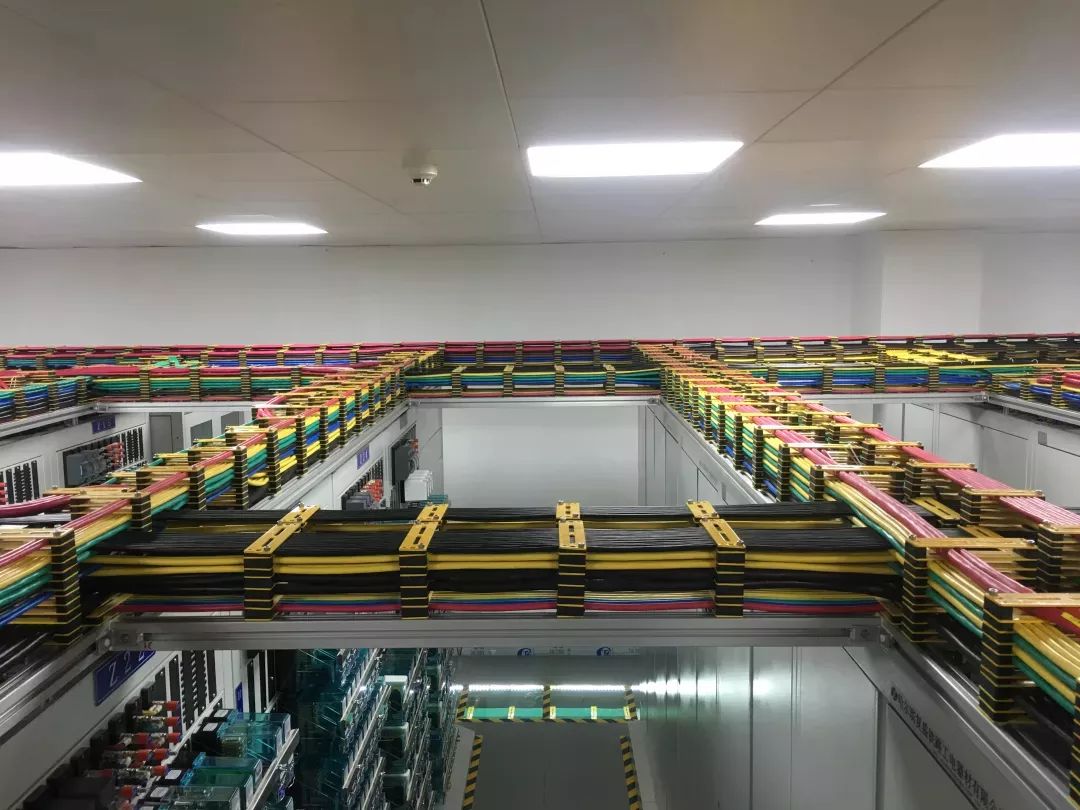

上走线工艺

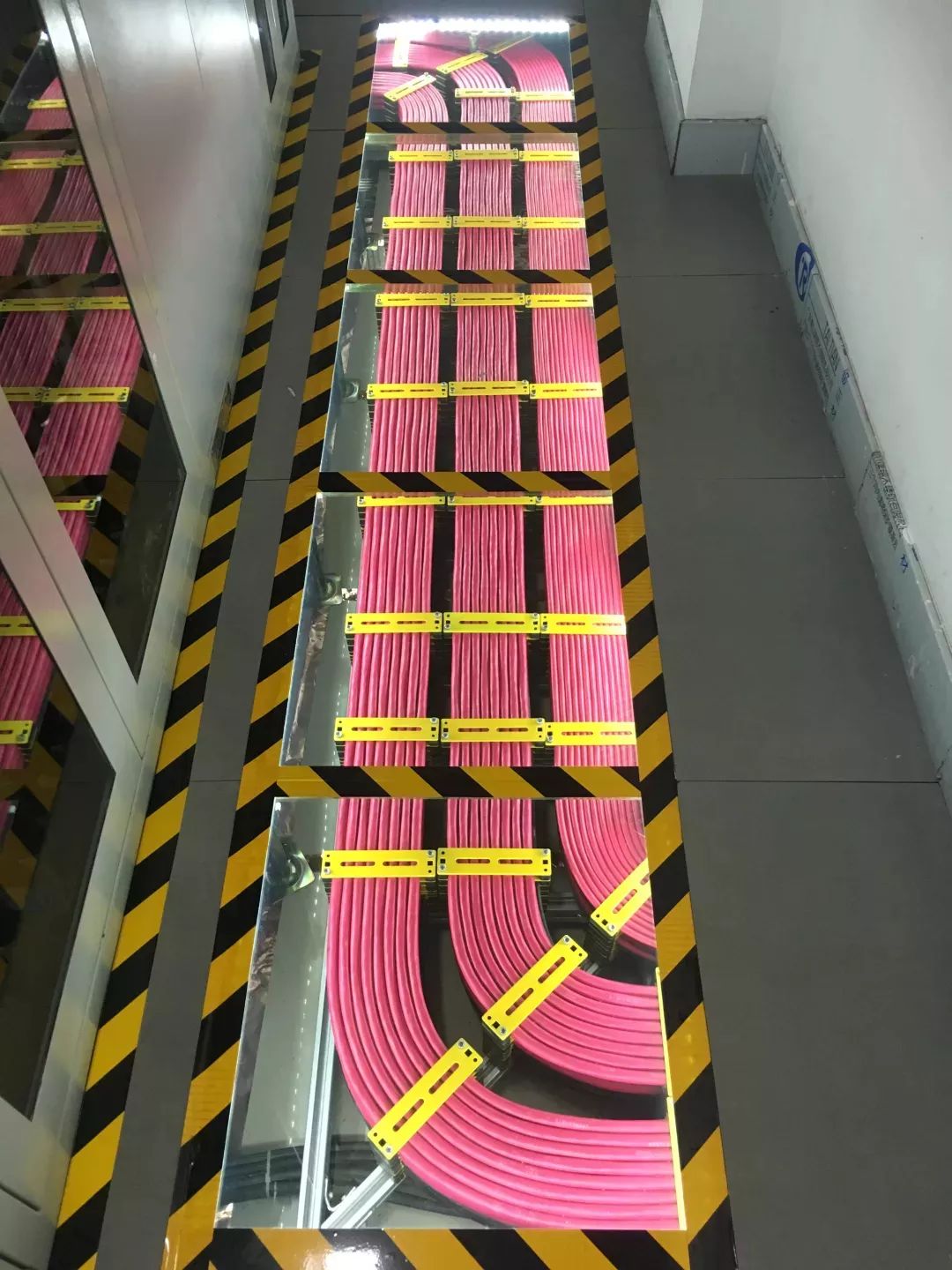

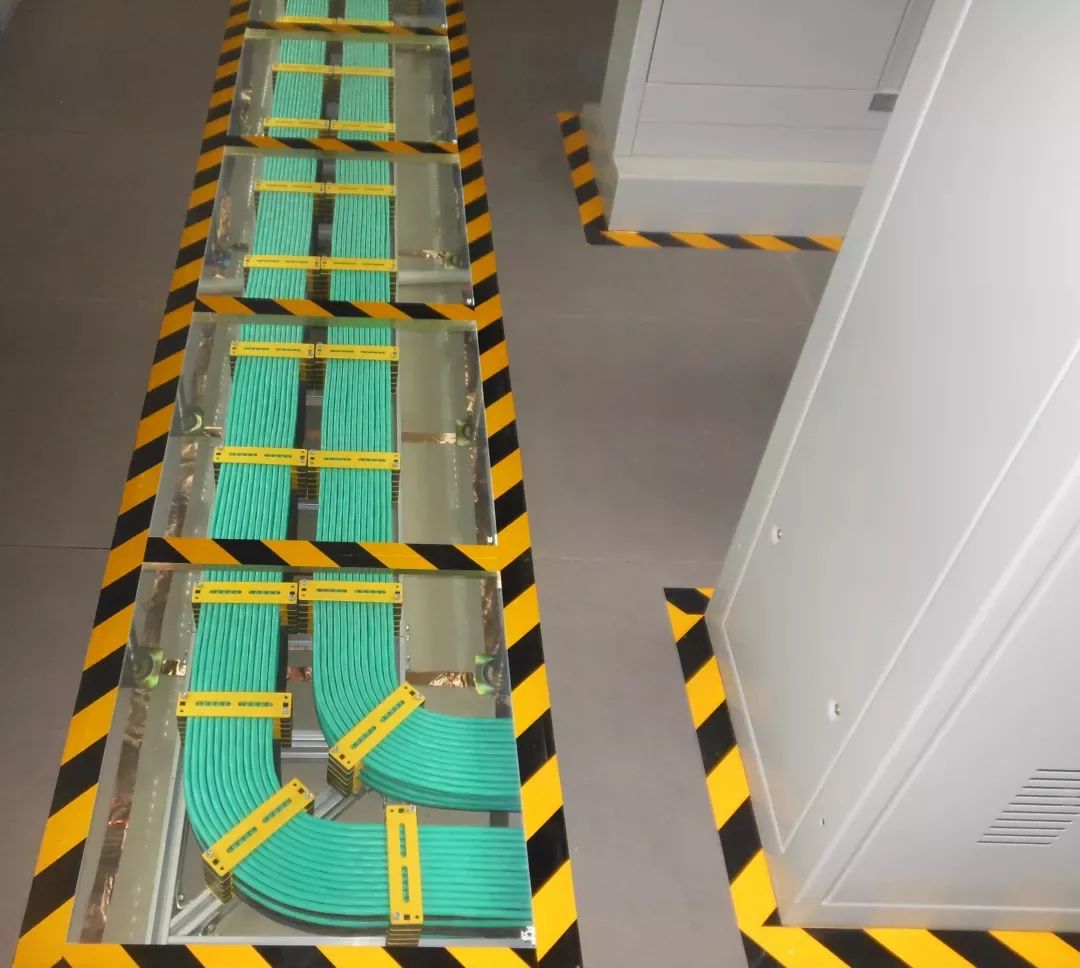

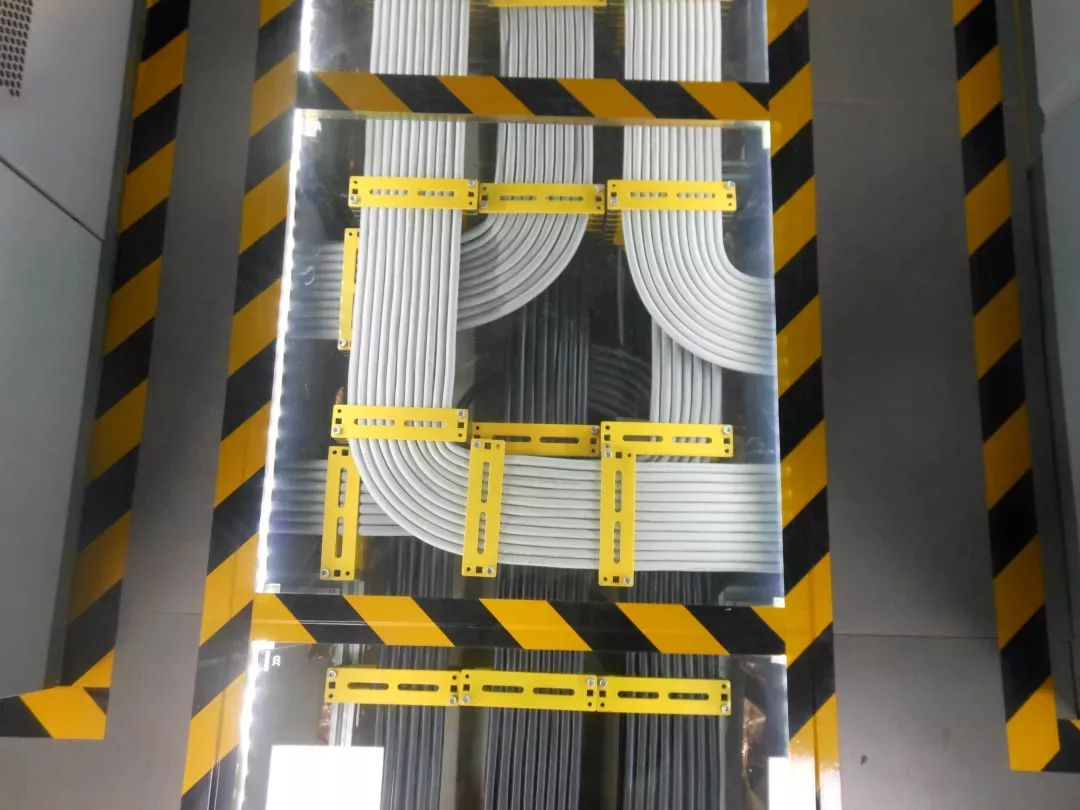

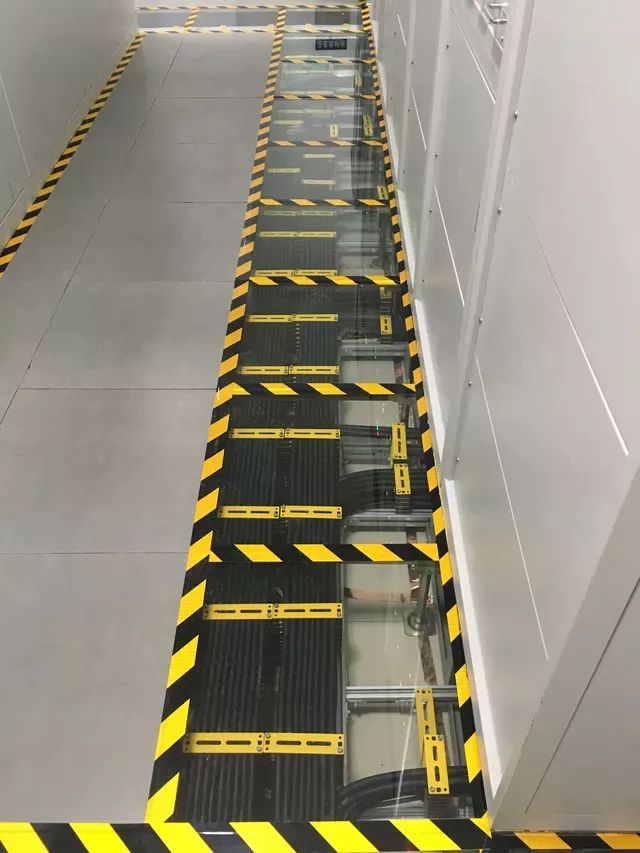

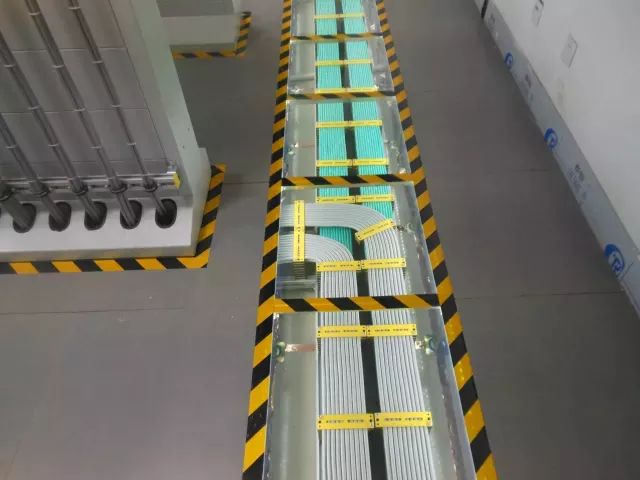

下走线工艺

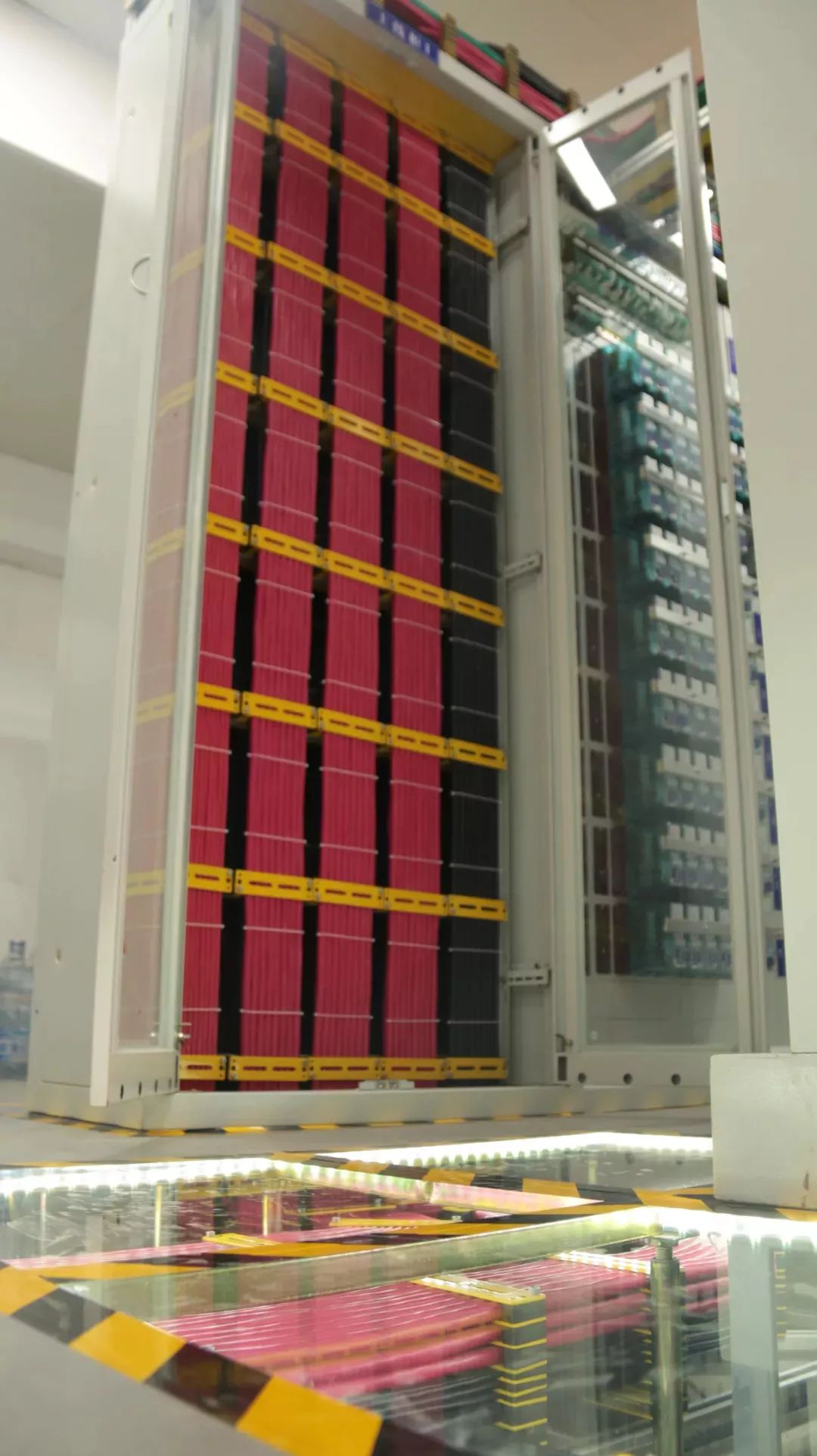

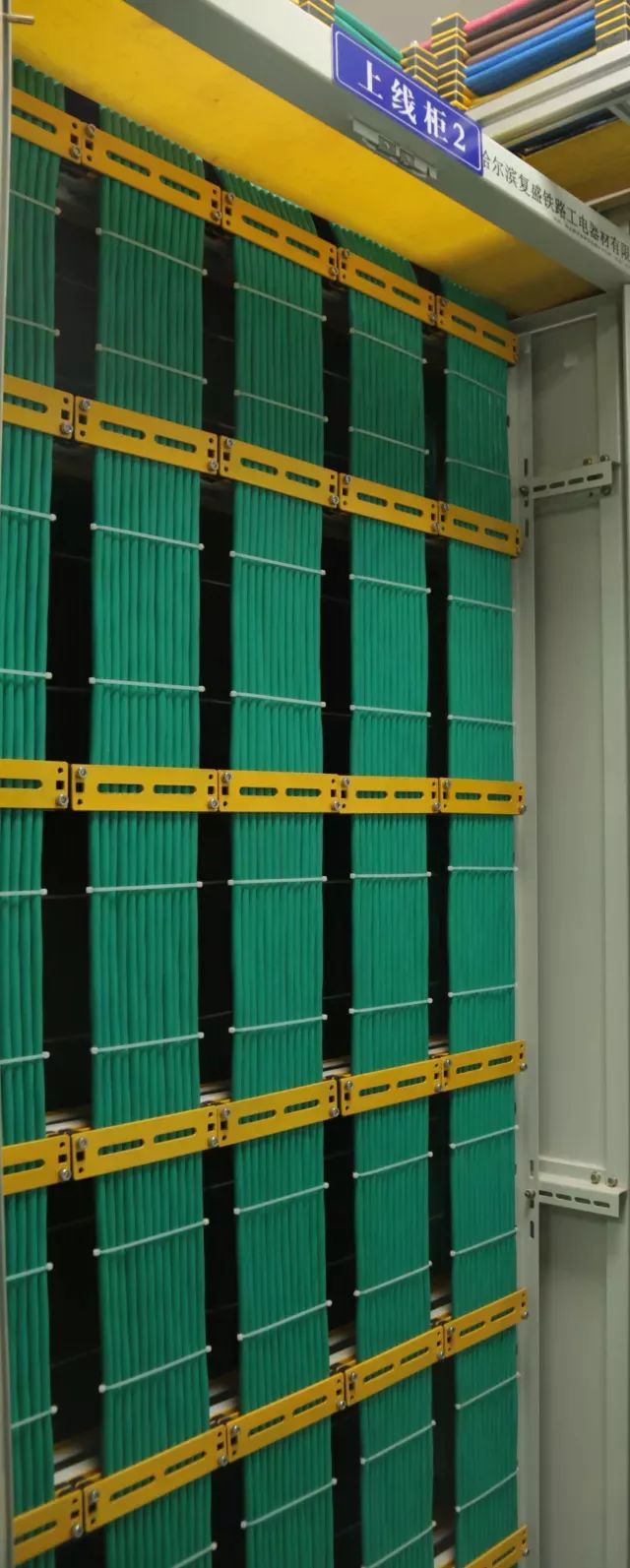

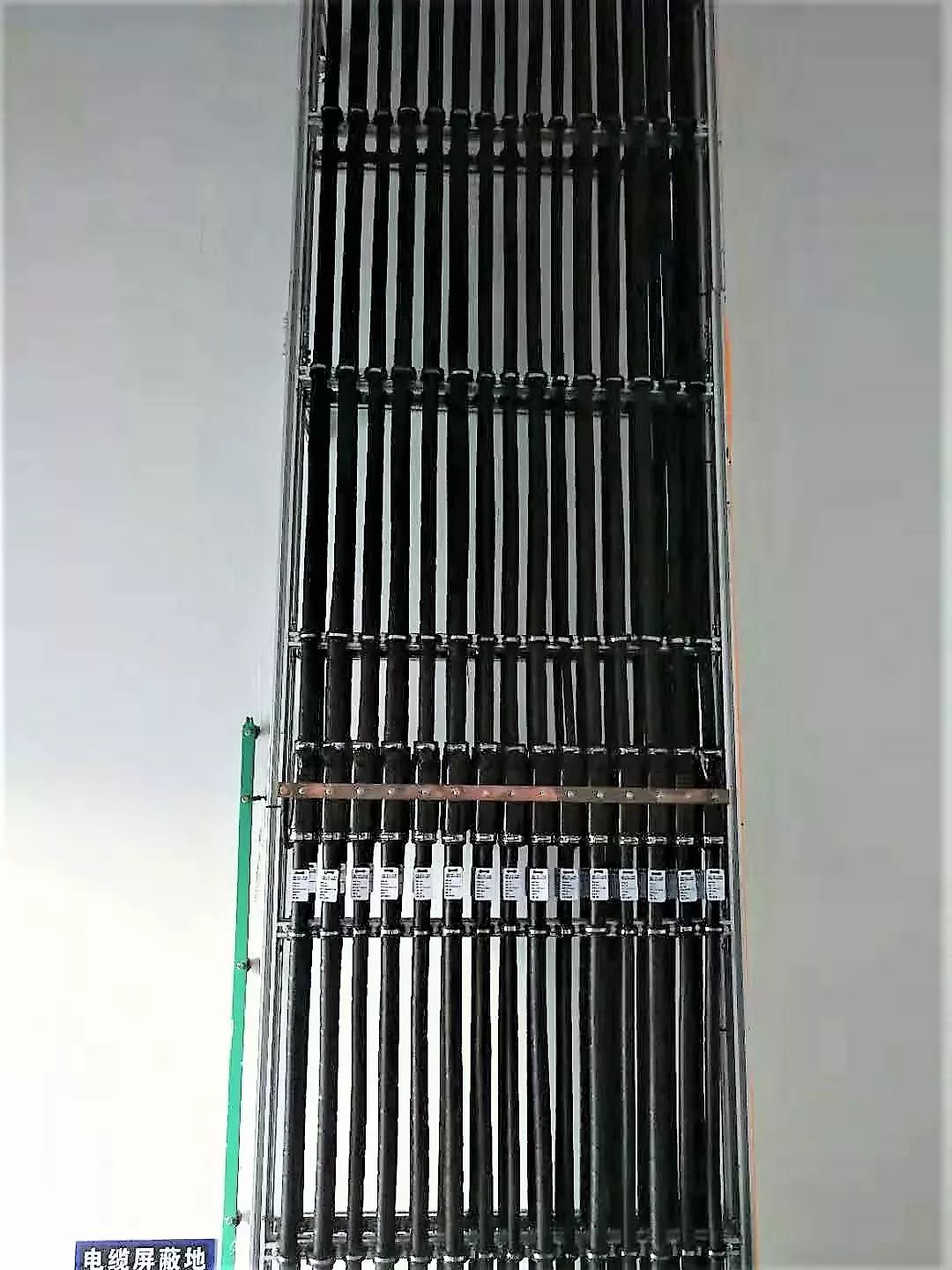

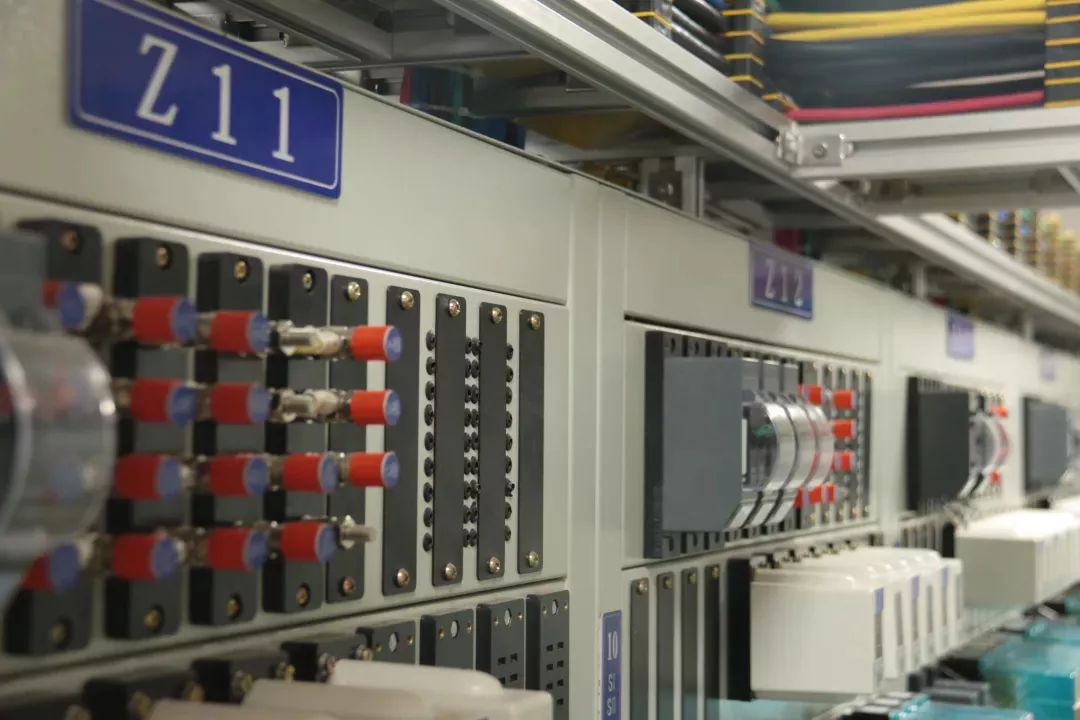

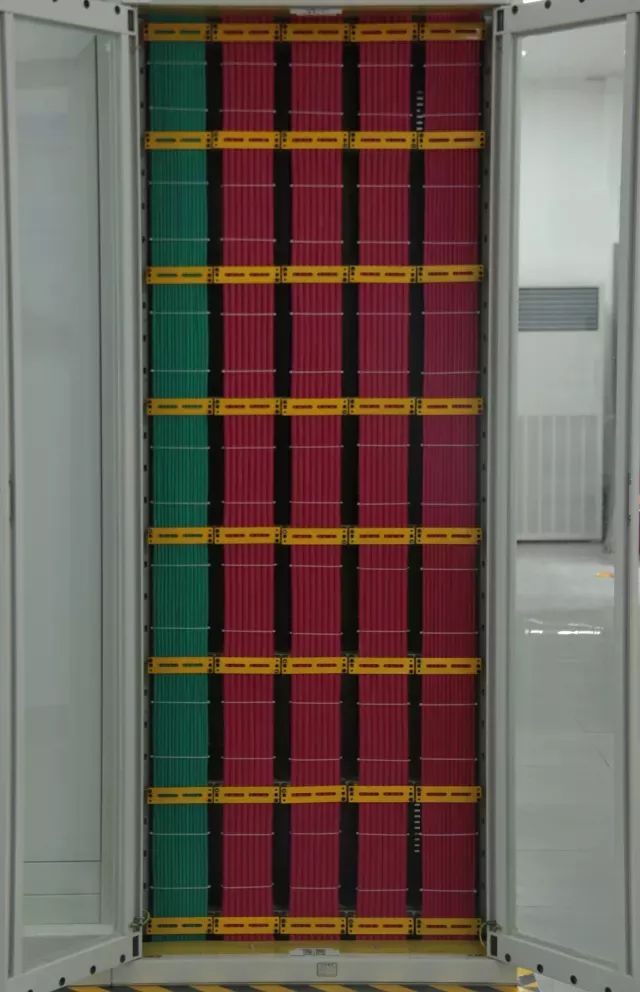

上线柜工艺

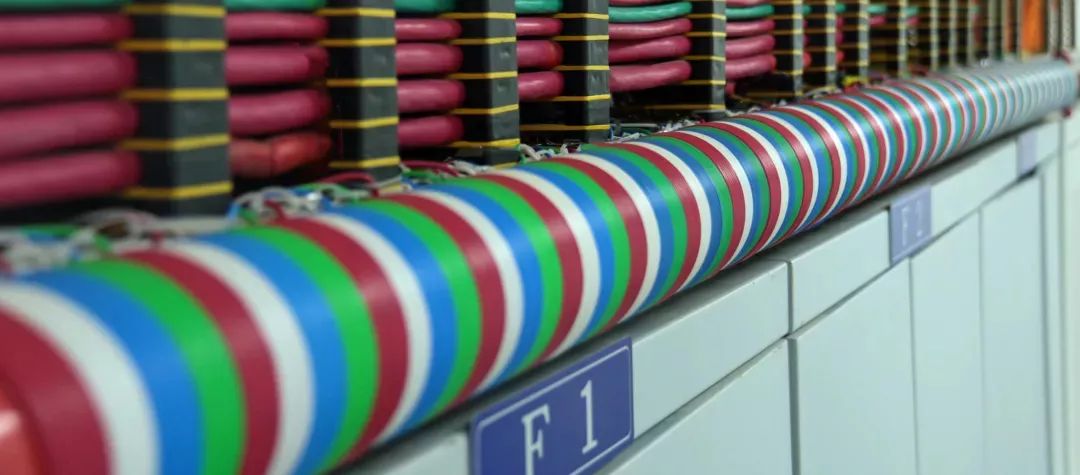

侧面绑把工艺

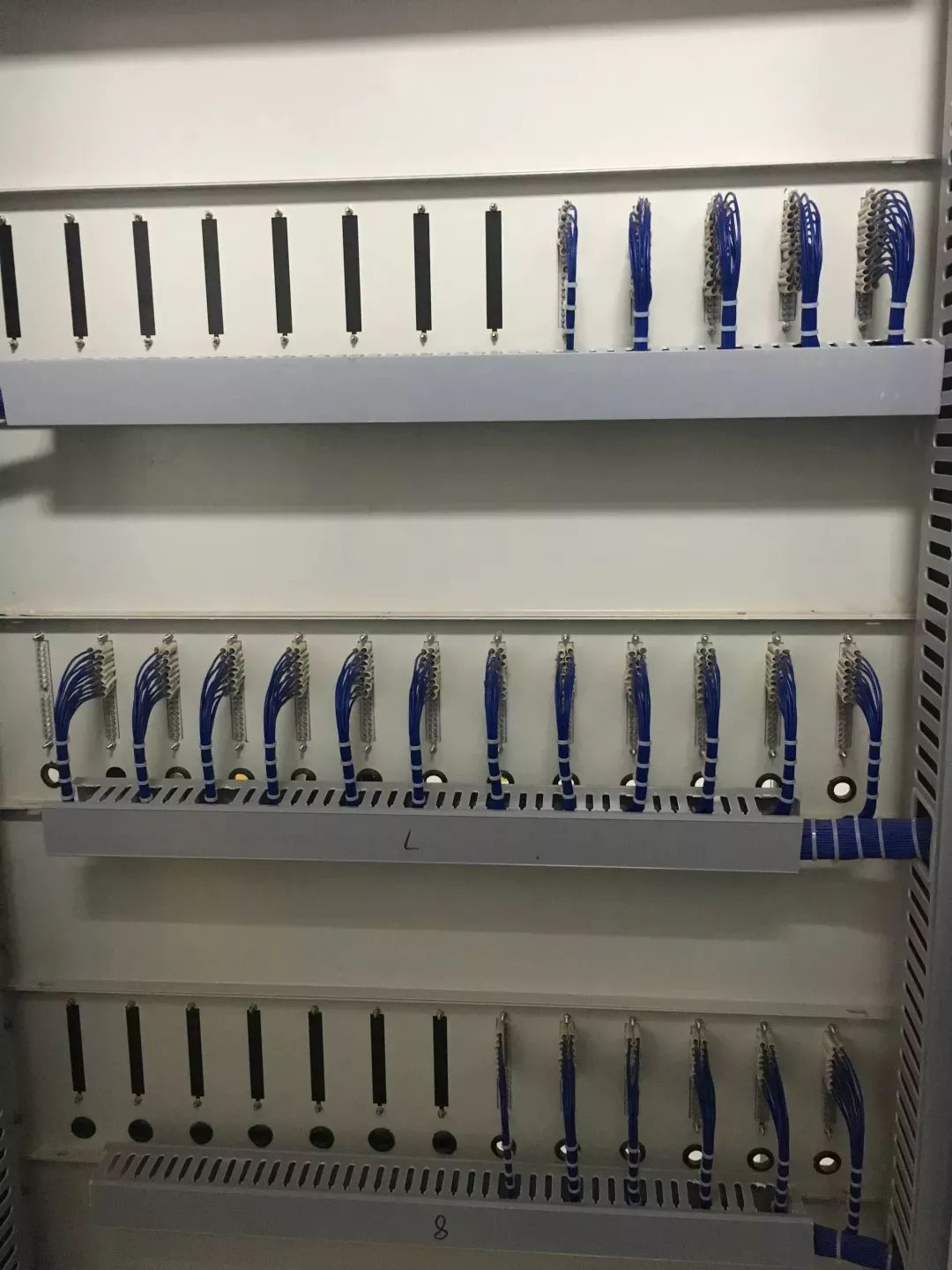

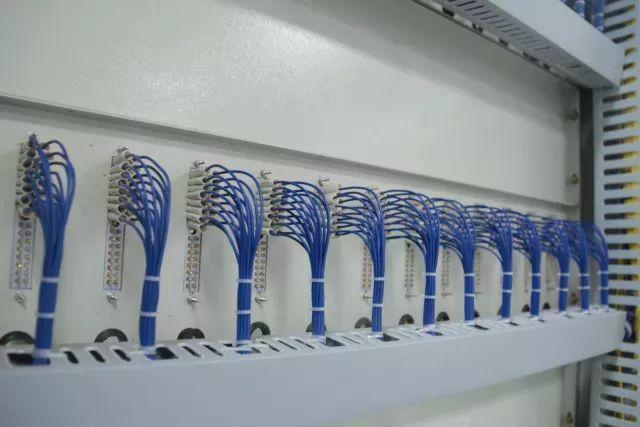

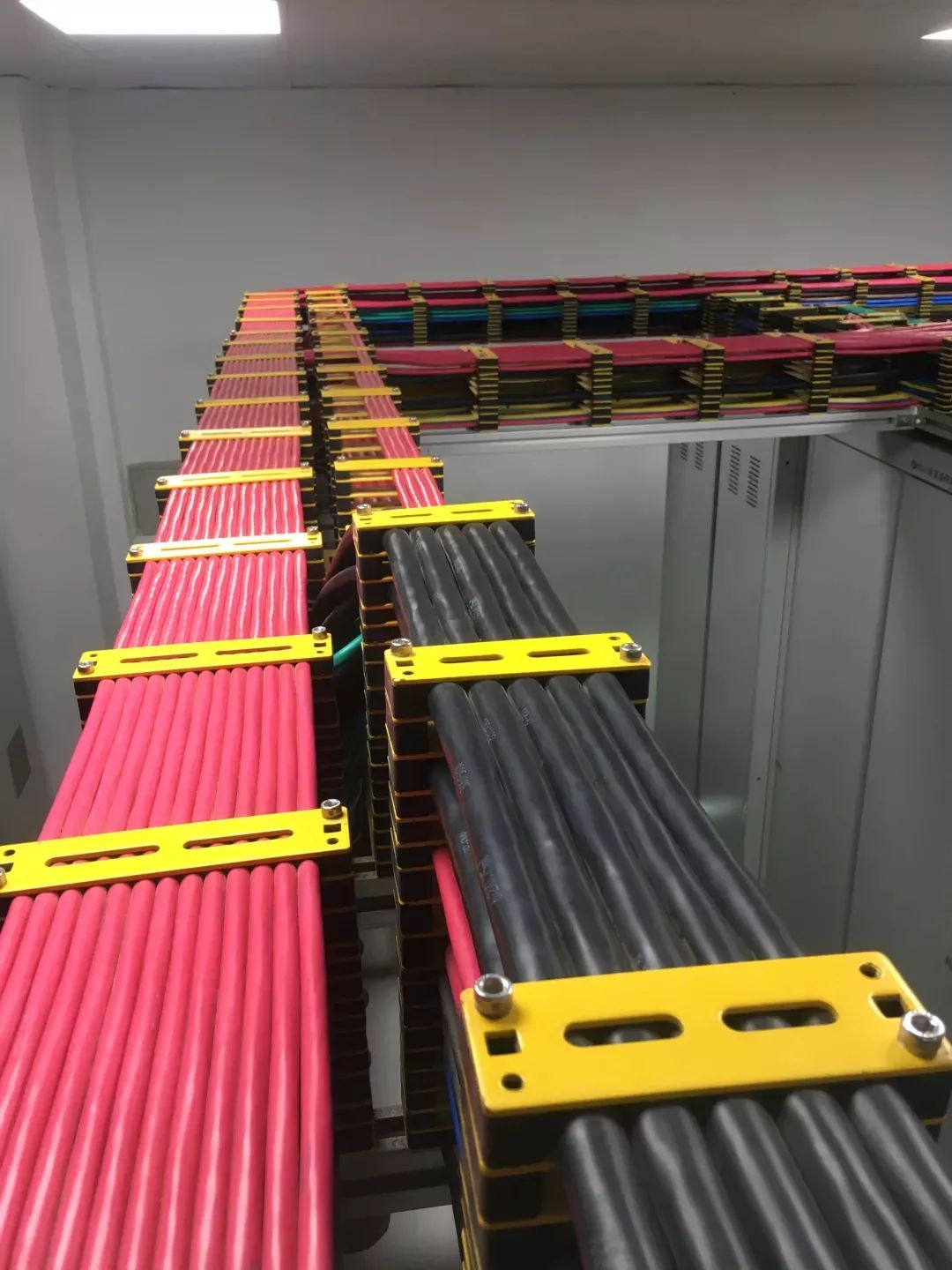

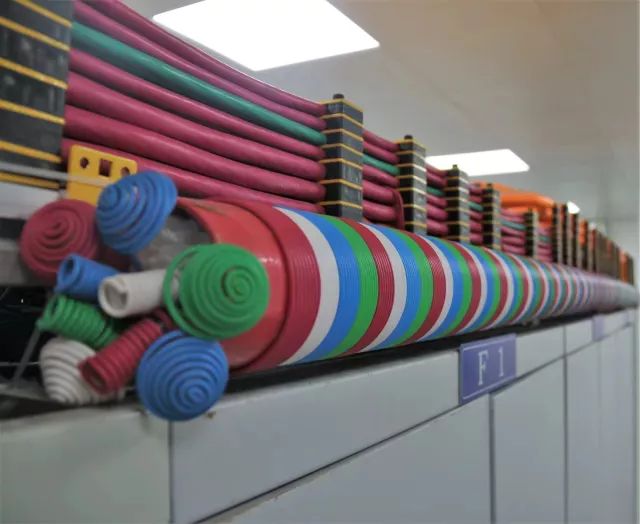

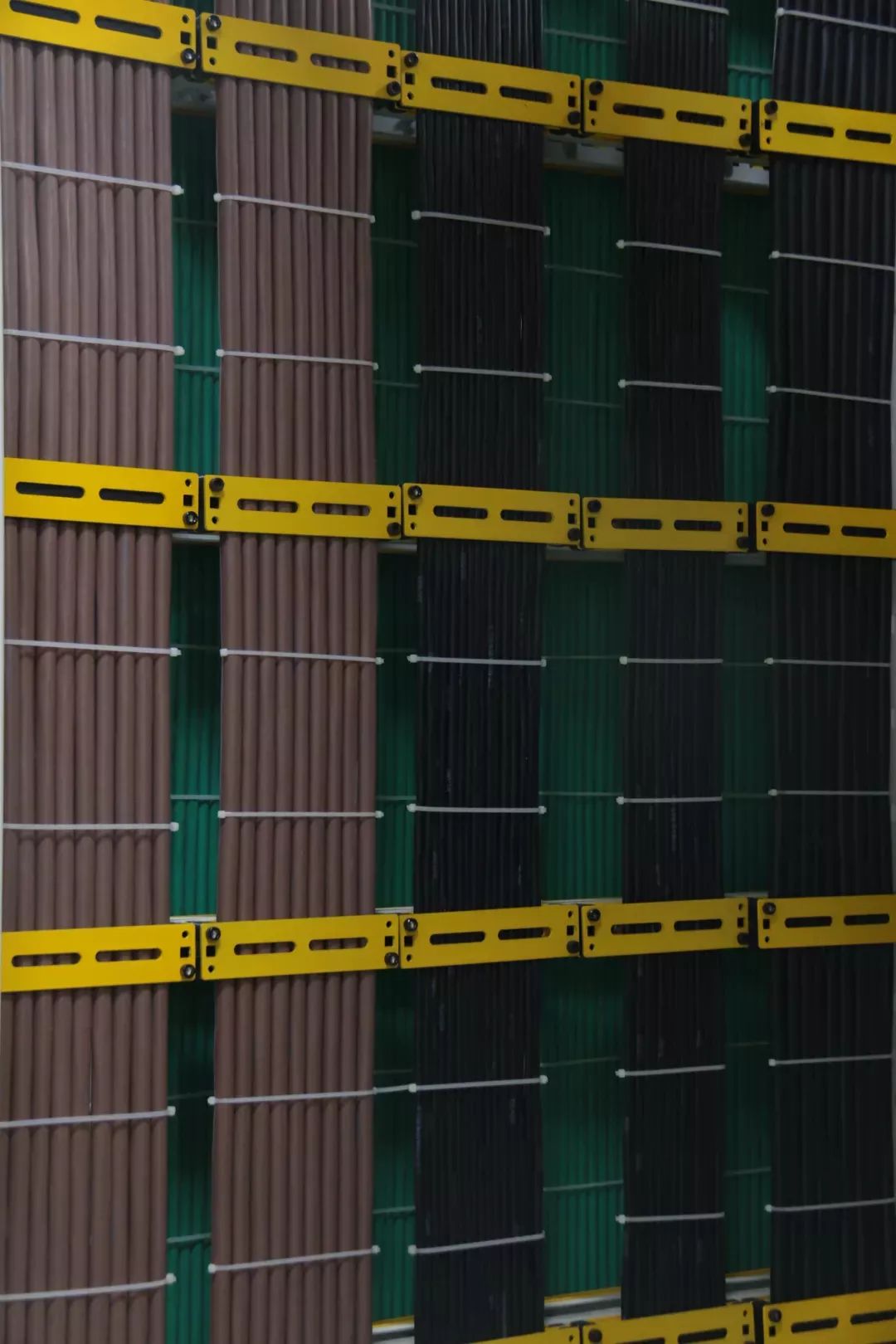

侧面配线工艺



接口柜工艺

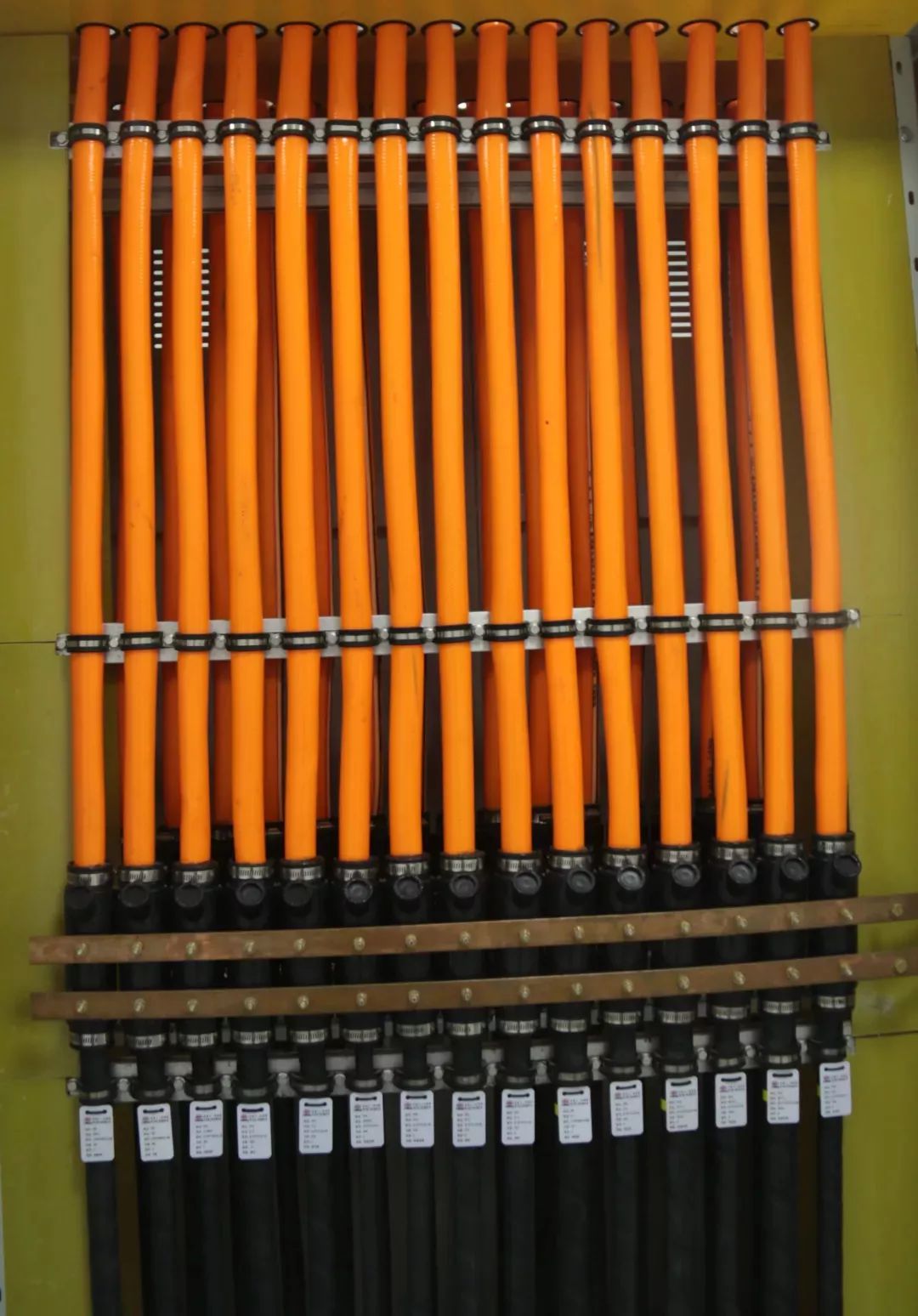

电缆引入工艺

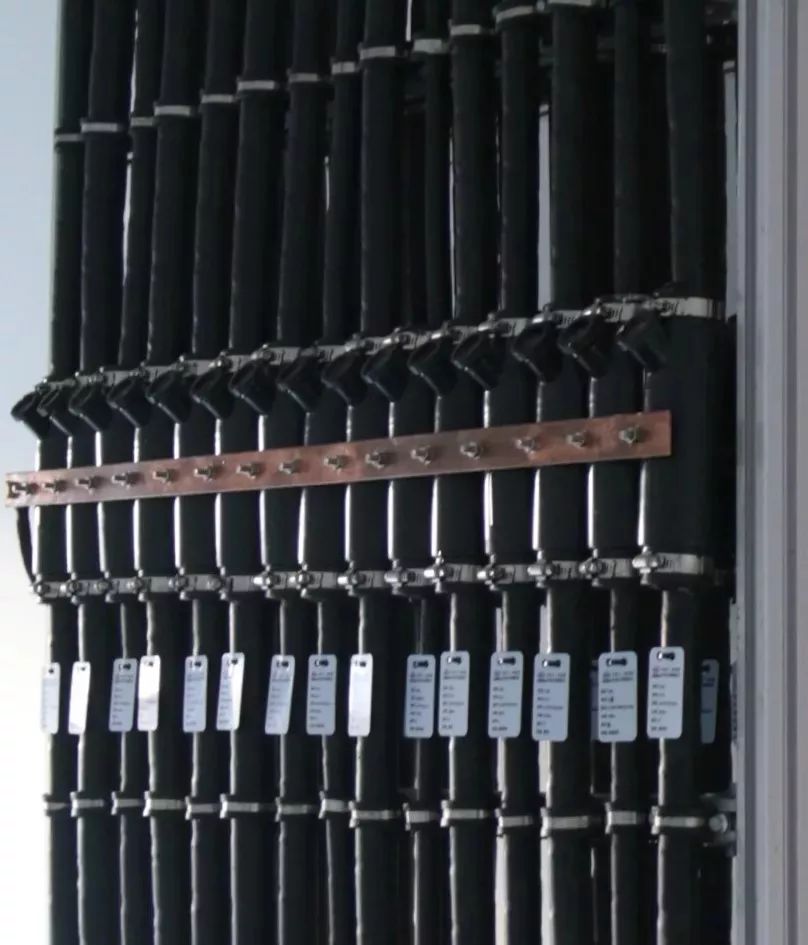

电缆一次成端工艺




电缆二次成端工艺

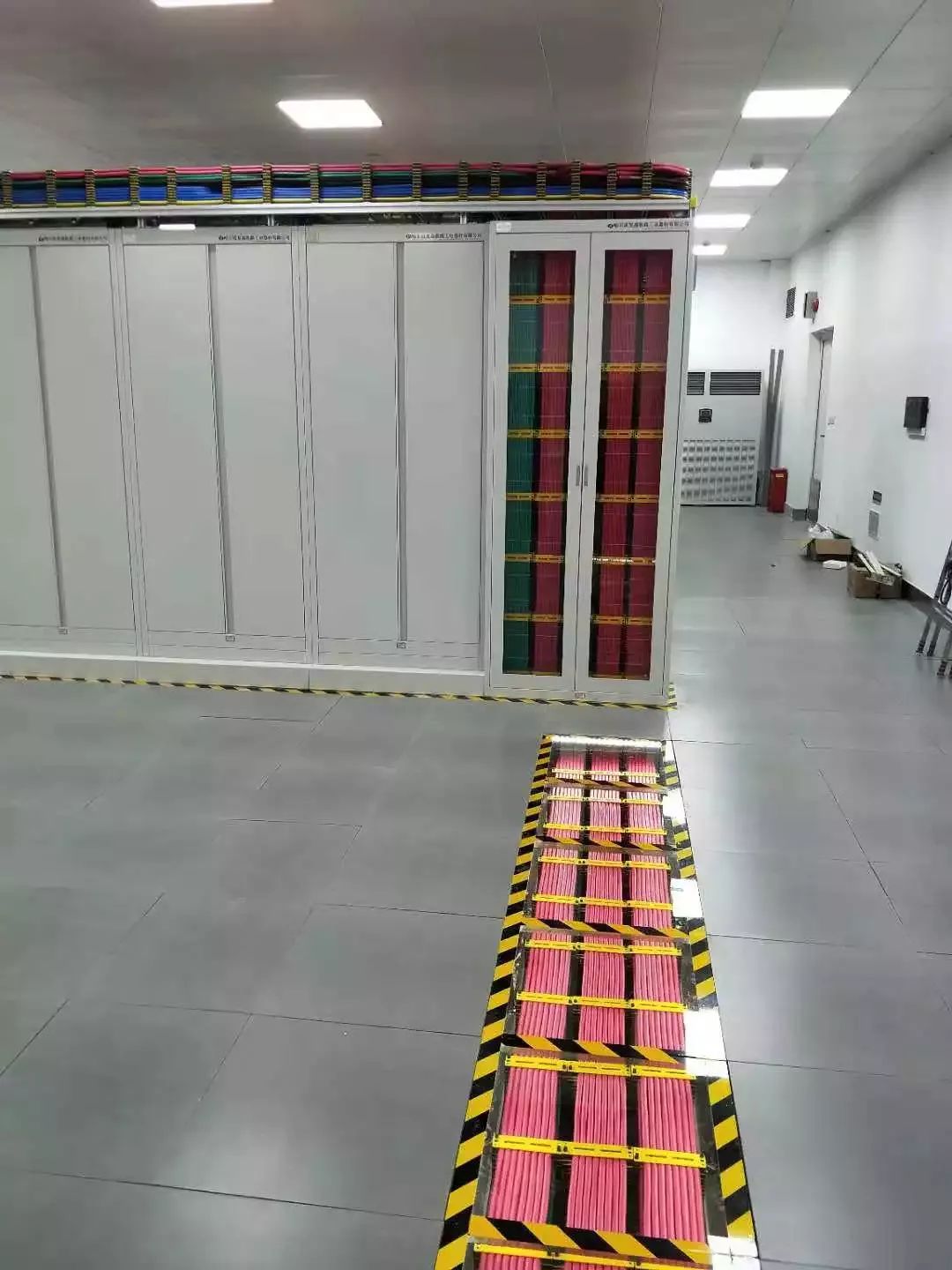

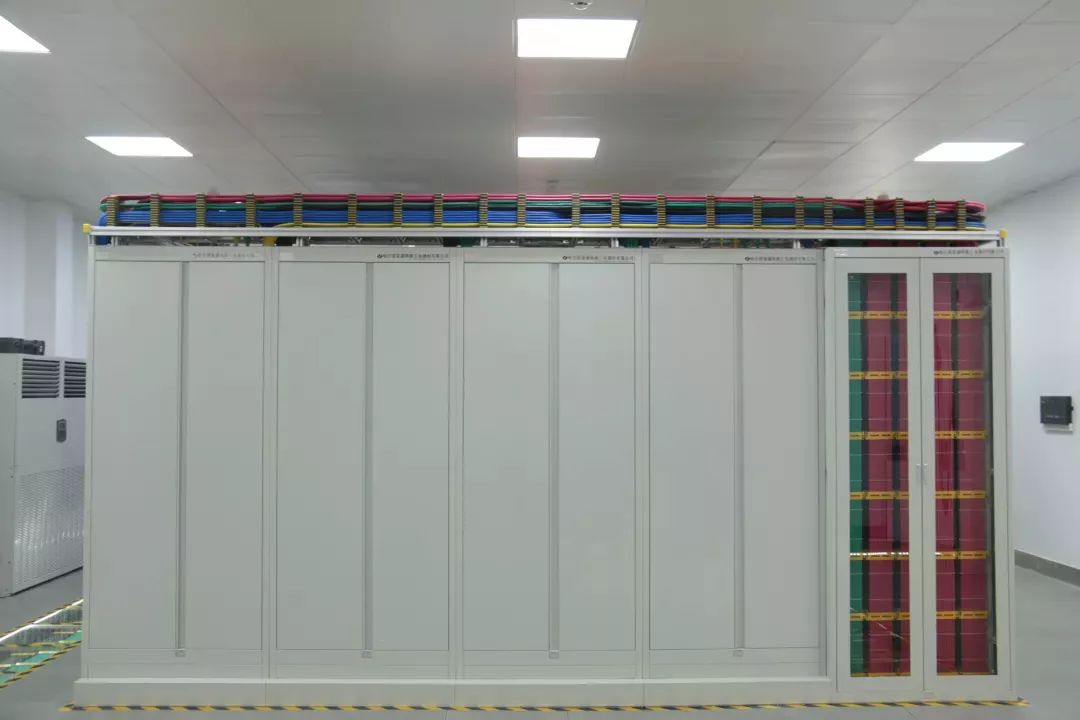

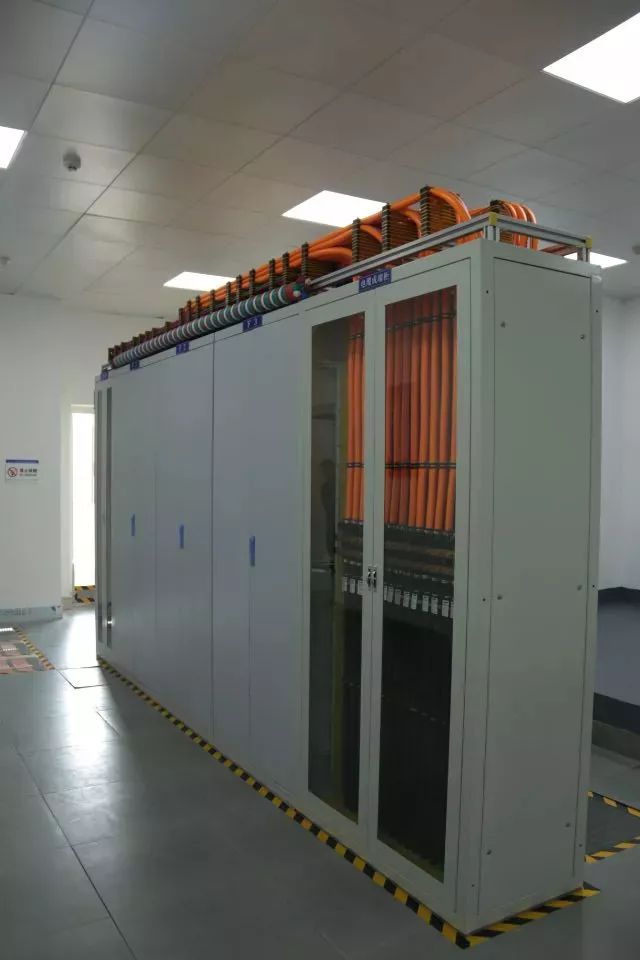

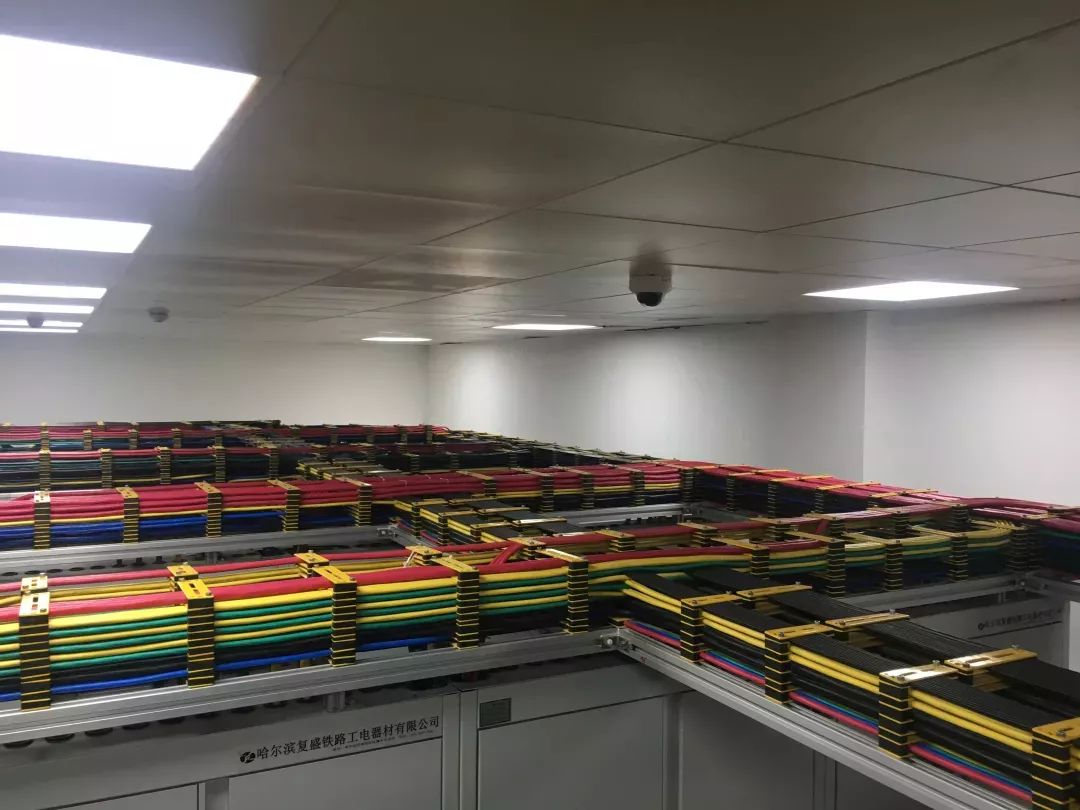

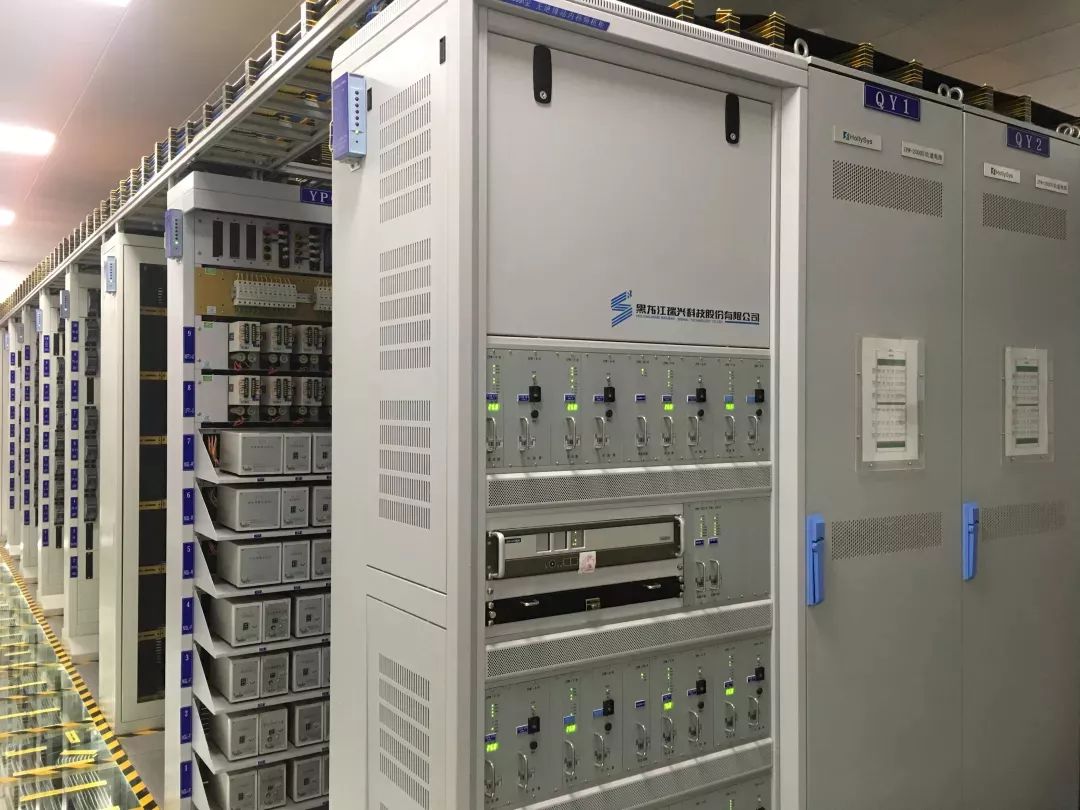

机械室设备布置




电源室设备布置



电缆分线间工艺

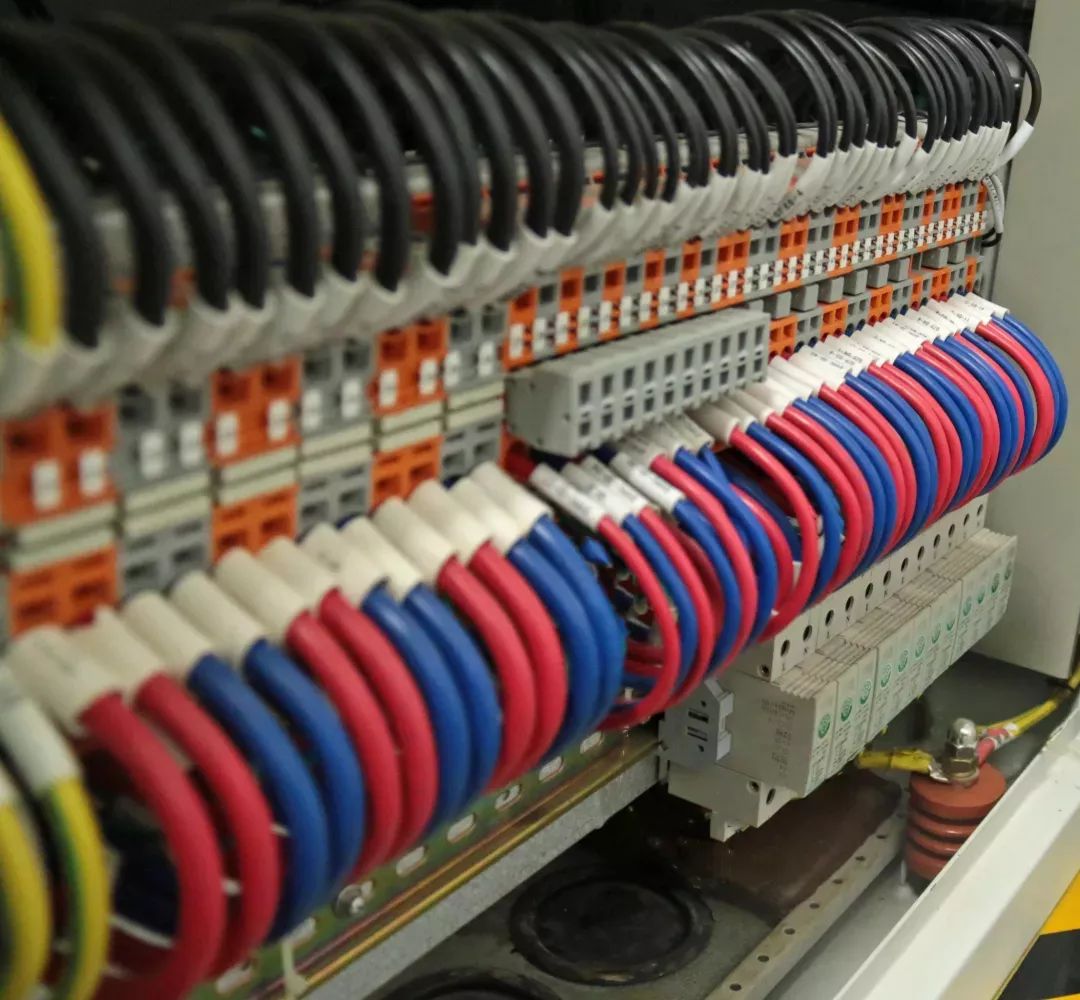

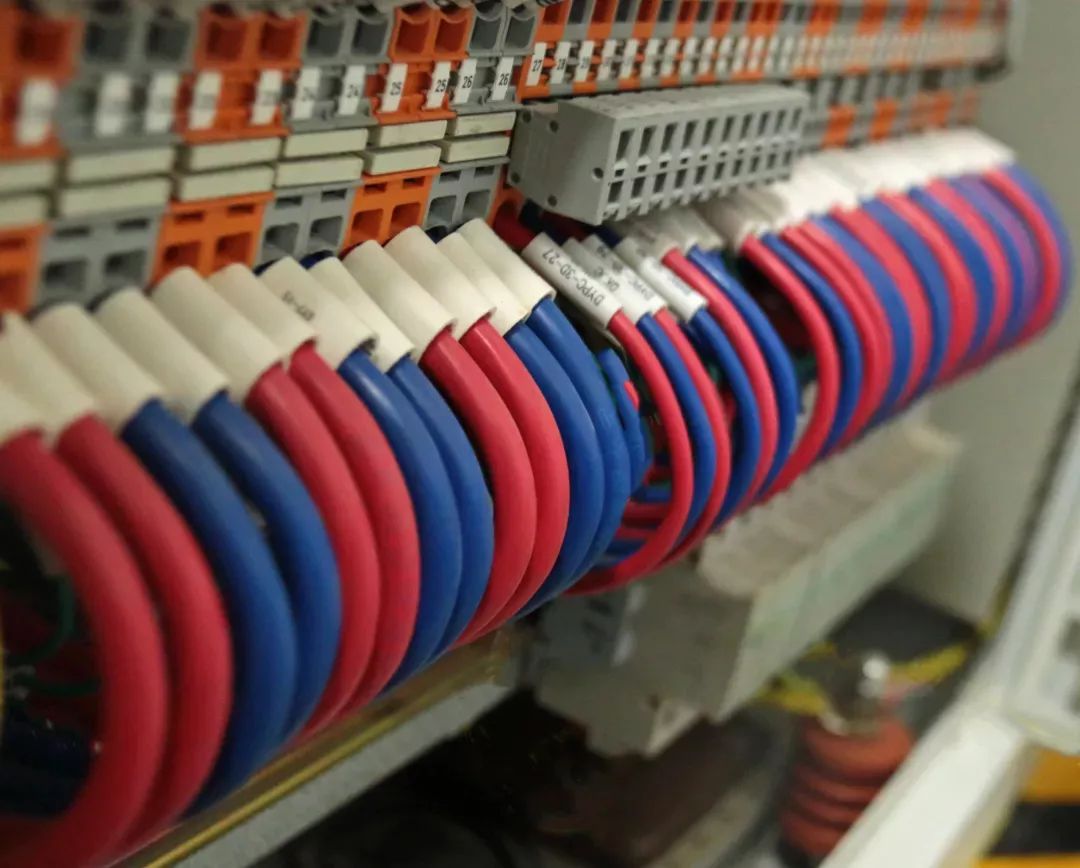

电源屏配线工艺




零层电源线工艺

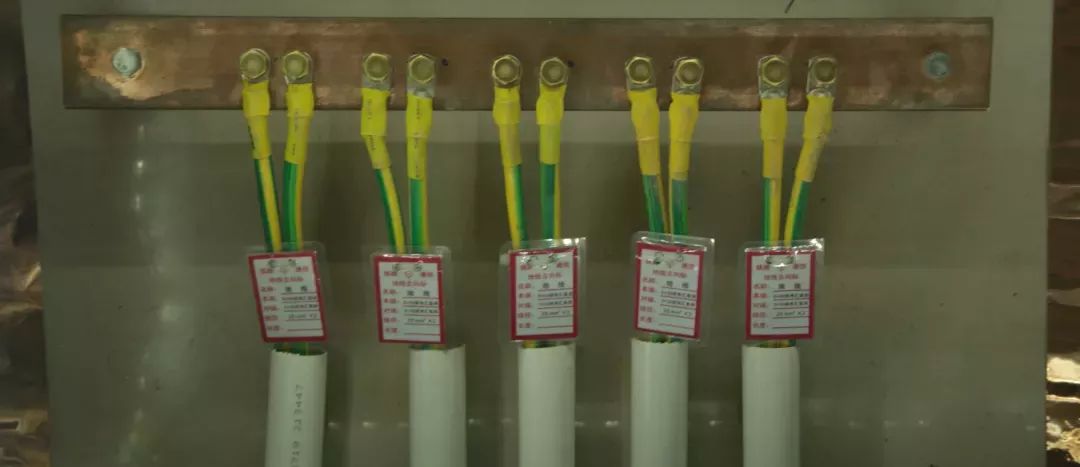

接地汇集排工艺

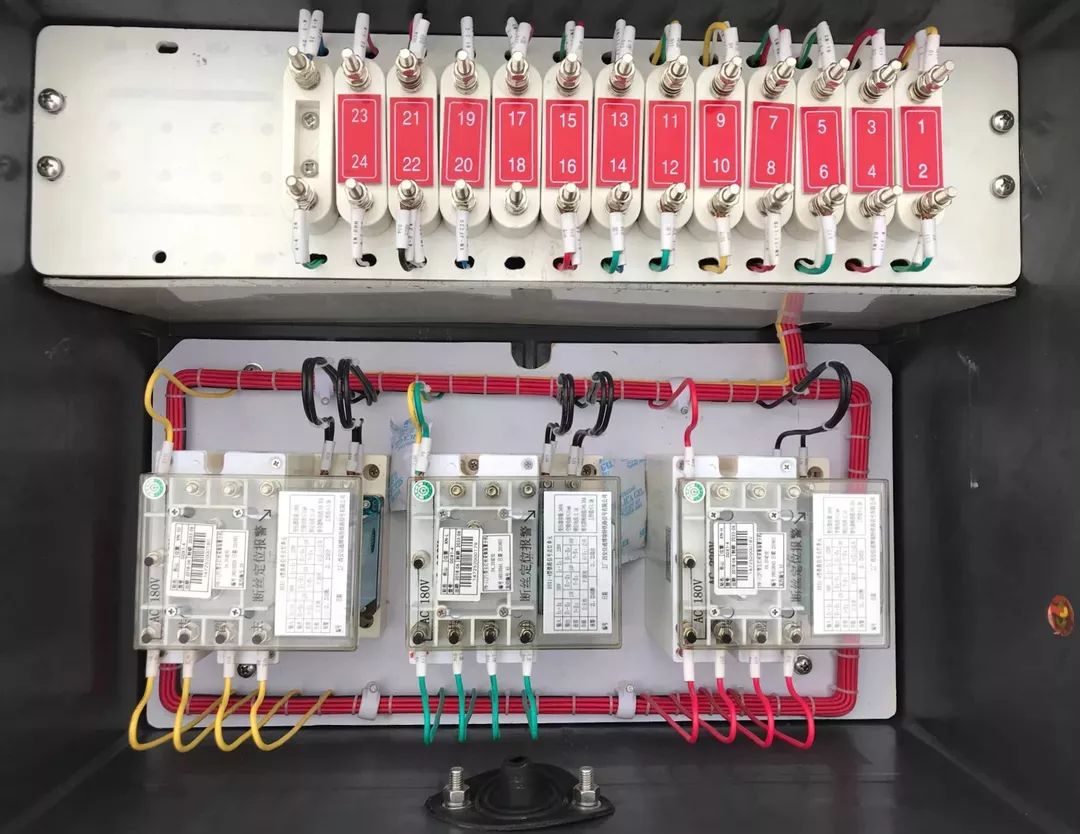

信号机XB箱配线工艺

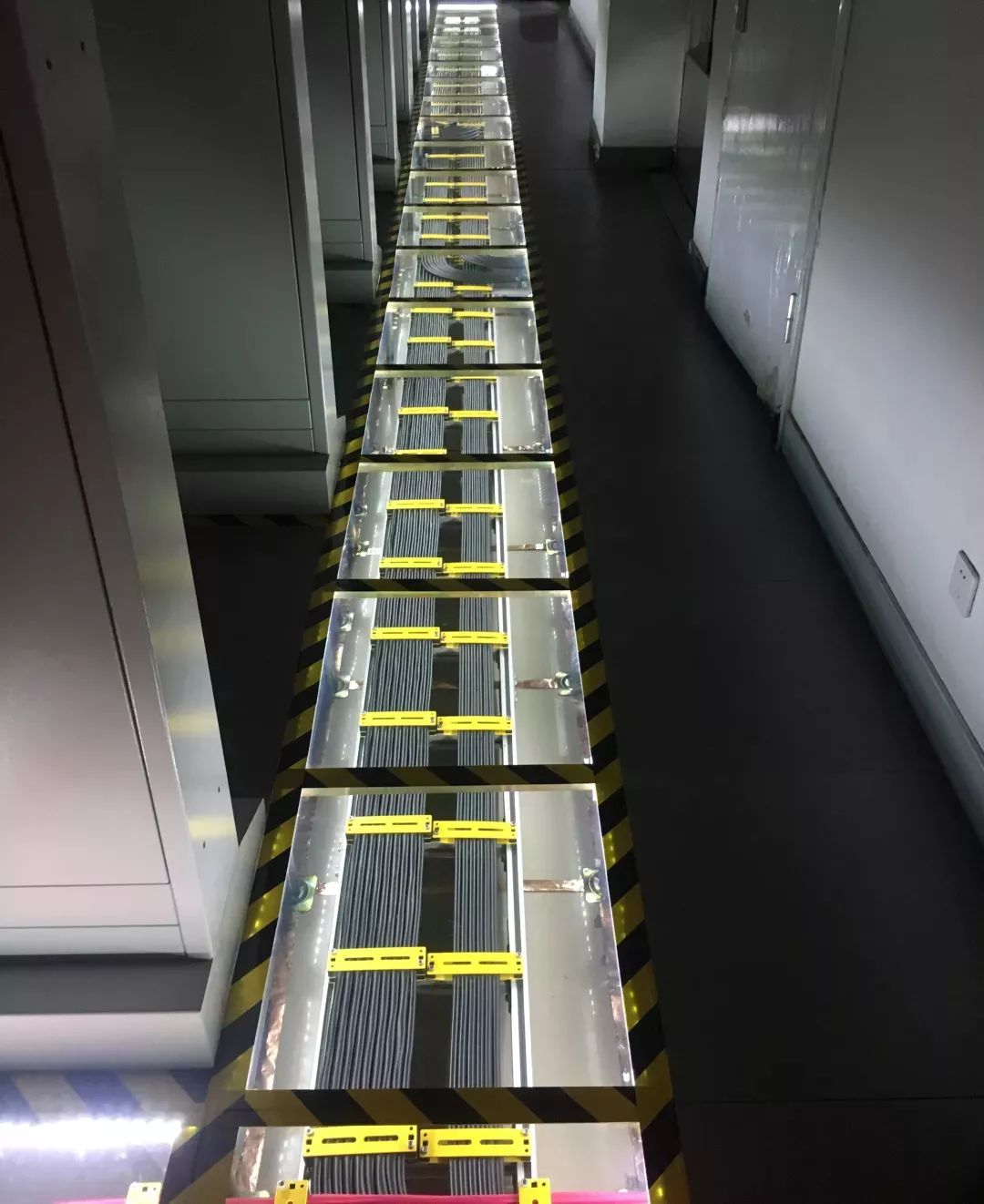

桥槽电缆备用量工艺



44张照片,呈现了川藏铁路的完美布线图,也让我们看到超级工程背后的精细化施工。


看完上面的照片,即便是强迫症患者,估计也得说一句:服气!
