[成缆工序 ] 多芯充电枪电缆成缆求助

李尚联

P: 2018-11-14 09:58:38

1

大家好:

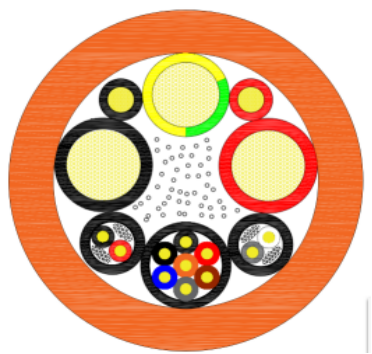

        如图成缆结构为2*70的外径15,1*25外径9.6  2*4外径4.8, (2*0.75)*2P, 外径是6.8,7*1外径是10.0。目前家里无6+6的成缆,只有1+6+12+18的笼绞机。

       成缆方案:把2*70,1*25和7*1(带护套)的四芯放在6笼(800)上,把(2*0.75)两对和2*4的4芯放在12笼(500)上。按图上结构穿线,成缆直径约为30.5-31,成缆节距定为460±10。方案是否可行?外圈四周是否要填充?


compound die - 复合模 点赞(0) 投诉

我爱卖电缆

P: 2018-11-14 11:01:44

2

绞笼方向节距是否能一致?

pawl - 棘爪,卡子,掣子 点赞(0) 投诉

ddr

P: 2018-11-14 11:08:13

3

中间要填实点,黄绿双色和红色容易挤进去

eccentricity gauge - 偏心测量仪 点赞(0) 投诉

adcrea

P: 2018-11-14 11:11:52

4

2根4的直接找个放线盘放不行吗?其它6个上交笼6

Planetary Standers Twisting Machine - 行星绞线机,星绞机 点赞(0) 投诉

dongsen332

P: 2018-11-14 12:54:42

5

中心填充1×240,四周填充8×30,用超薄无纺布2×0.07×60绕包。建议成缆模具31.5,你这两组2×0.75都是屏蔽的,另一组信号线竟然还是7×1,你不觉得这种设计怪怪的?现在一般都是2×70+1×25+2×4+2×1.5+P(2×1.5)+8×0.75。这组8芯或者7芯的就是个传感温度反馈的信号线,做1平方以上其实也没啥作用。你用笼绞机成缆估计效果不会太好,特别是那两条4平方的辅助线和双色地线。搞不好就跳线。你可以试试再给大家反馈一下。另外建议地线和主线不要再同一个绞笼,两天70的主线要一前一后放置,不然你成缆张力控制不好,以后鼓包问题肯定更严重。
以上只是建议
帖 子 奖 罚
liangding 奖励 10 金币,5 声望,于 2018-11-14 13:01:23 原因:奖罚

clean tank - 清洁槽 点赞(1) 投诉

李尚联

P: 2018-11-14 13:07:31

6

5楼能留个QQ或微信吗 可以探讨学习下充电桩电缆

wireforming - 线材成型 点赞(0) 投诉

Danielle

P: 2018-11-14 15:04:29

7

个人认为你这个产品的成缆质量很不好控制,结构设计是没有什么问题的,但成缆实际有两个问题:每盘长度不好配,每个盘子的张力调整不好控制。内圈肯定需要填充,周边也是需要加填充。节距大小合适,但是公差你要控制这么严格?如果是我,我会采用紧压模套外径为30mm,另外在绕包前必须也有紧压模具。如果你这个只是样品,建议可以试试反向双包。无纺布用白色耐高温0.07mmX60mm左右的,聚酯(油层)面朝外。你的笼绞机怎么放填充?其实,建议你不要用1+6+12这台设备试了,你控制不了圆周旋转时候的平衡,所以你的张力也就无法调整到位。

帖 子 奖 罚
songfeiX 奖励 10 金币,5 声望,于 2018-11-14 23:27:51 原因:奖罚

programmable logic controller - 程序逻辑控制器 点赞(4) 投诉

abcdef1234

P: 2018-11-15 06:56:04

8

Strip Force - 剥离力。将导体自绝缘体移开时所需之力,通常以盎斯(Ounce)或公斤表示。 点赞(0) 投诉

李尚联

P: 2018-11-15 10:00:04

9

dongse332:
你好,在请假下几个问题:
1)中心填充1×240,四周填充8×30你这个填充是用CAD勾出来的空隙面积吗?
2)用超薄无纺布2×0.07×60绕包,双层绕包在成缆机上如何实现?
谢谢了

sector shape terminal box - 扇形终端盒 点赞(0) 投诉

dongsen332

P: 2018-11-15 10:55:49

10

李尚联:

dongse332:

你好,在请假下几个问题:

1)中心填充1×240,四周填充8×30你这个填充是用CAD勾出来的空隙面积吗?

2)用超薄无纺布2×0.07×60绕包,双层绕包在成缆机上如何实现?

谢谢了

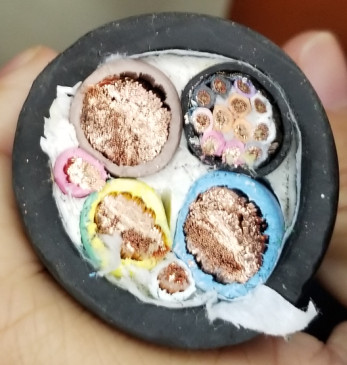

这样填充是实际生产摸索出来的,cad只用来确定总成缆外径而已,用cad去理论计算填充根本不实际,偏差太大。包带绕包就是很平常的成缆绕包。250A的2*70    2*80填充都这样填就可以。下图为2*80实际效果

帖 子 奖 罚
songfeiX 奖励 10 金币,5 声望,于 2018-11-15 14:46:24 原因:奖罚

Okolon insulated Okonite - 奥科龙绝缘护套(美国Okonite公司研制的一种氯磺化聚乙烯绝缘护套) 点赞(2) 投诉

m177734938

P: 2018-11-15 11:48:35

11

总成缆时,中间填充物一定要充实饱和,四周也要填充物,包带劲量薄点,不然护套外径会超,所以成缆还是得填的充实饱和,避免后续护套鼓包问题

帖 子 奖 罚
songfeiX 奖励 5 金币,3 声望,于 2018-11-15 14:46:36 原因:奖罚

SEACOM - South-East Asia Commonwealth Cable东南亚国家海底电缆 点赞(0) 投诉

1986wkb

P: 2018-11-15 12:00:34

12

我们都大批量生产了

foam mixer - 泡沫搅拌器 点赞(0) 投诉

Eleco

P: 2018-11-19 11:07:09

13


这种充电枪,我们已经做了很多年了,水平扭转+拉伸试验机测试均能达到10000次

copper fines - 铜屑 点赞(0) 投诉

hyun2010

P: 2018-11-19 13:33:43

14


high voltage test - 高压试验 点赞(0) 投诉

dongsen332

P: 2018-11-21 14:07:25

15

你这种结构现在还有人在用?  另外你说的扭转10000次之后是断芯还是鼓包?
