矿物绝缘电缆 (Mineral Insulated Cable)简称MI电缆,作为配线使用时,国内习惯称作矿物质电缆或防火电缆。矿物绝缘电缆 由铜导体、矿物质绝缘、铜或其他金属护套等无机材料组成。

1996年连接英法两国的英吉利海峡海底隧道发生严重火灾,安装在隧道内的矿物绝缘电缆 系统甚至在钢筋混凝土和焊接钢轨被摧毁以后,依然为疏散乘客提供应急照明,并经受熊熊烈火和高温的严峻考验。由于矿物绝缘电缆 有着普通电缆无法可比的质量和性能,它的使用范围也越来越广泛。

就目前中国市场上出现的产品,主要常见的有以下3种:

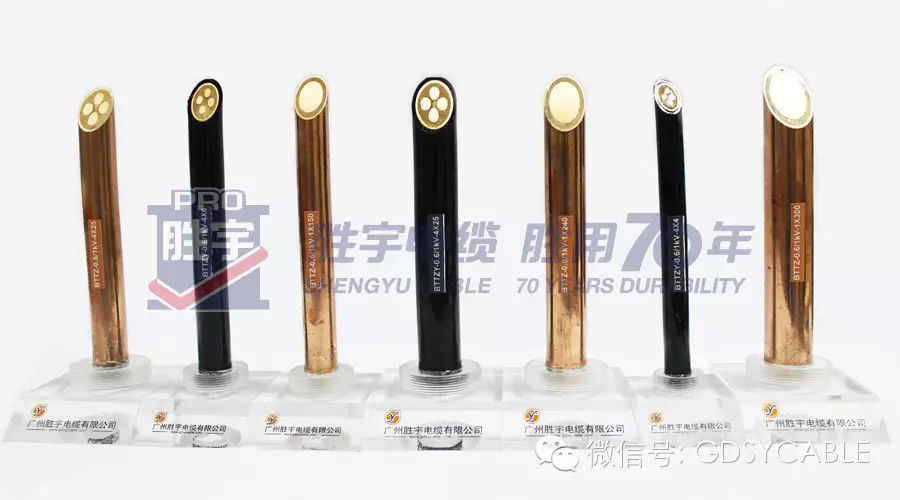

铜芯铜护套氧化镁绝缘电缆(BTTZ、BTTQ、BTTVZ、BTTVQ)

由实心铜杆、氧化镁绝缘、无缝铜管护套构成

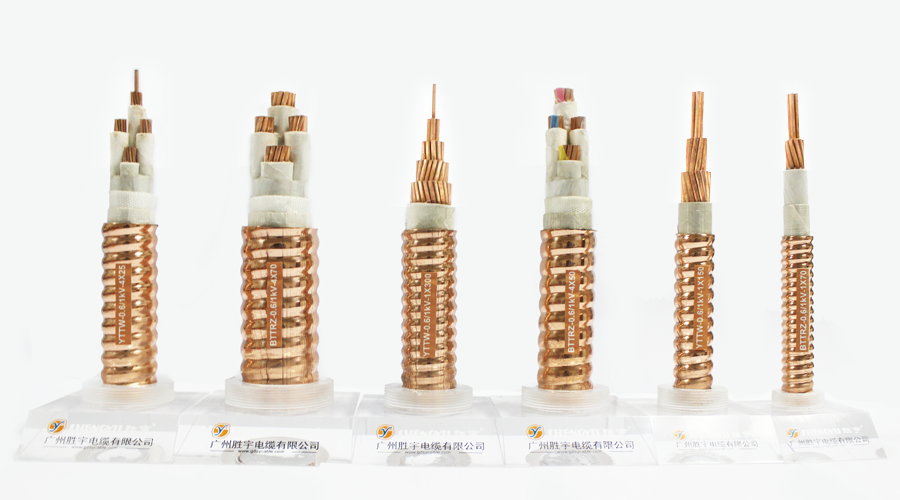

柔性矿物绝缘电缆 (YTTW、RTTZ、BTTW、BTTRZ)

由铜绞线、氟云母带绝缘、铜带纵向包裹连续焊接护套构成

铝护套隔离型(柔性)矿物绝缘电缆 (NG-A、BTLY)

由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、隔离耐火层、低烟无卤护套构成

以上3类电缆,防火性能最好的为BTTZ系列,它是目前唯一国际认可的矿物绝缘电缆 ,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。由于其用材和结构的特殊性,决定了该产品具有有机电缆(塑料电缆)所无法比拟的电气性能、机械性能、耐环境性能和环保性能。这种独特的结构使导体和绝缘材料的熔点分别为1083°C和2800°C。这使电缆在火灾条件下,设备同时能够继续在超过1000℃的温度下仍然安全地负载运行。

防火电缆的优点

● 使用寿命可达百年;

● 不燃烧,不支持燃烧,不释放有毒气体,零燃烧能量;

● 连续工作温度可达250℃,短期工作温度可达1083℃;

● 耐火性极佳,火灾后电缆可重复使用;

● 电缆终端和中间联接器随电缆配备,电缆耐火可靠性增强;

● 在火灾中电缆能够承受极高温度、物体坠落冲击、消防水喷淋;

● 电缆可用于高温场合;

● 防水、防潮、防油、耐腐蚀;

● 无老化,电缆性能极其稳定;

● 电缆的金属护套可用作接地回路;

● 机械强度优异,弯曲性能好,可用于结构复杂,空间狭小的安装环境;

● 由于电缆结构的特殊性,其载流量大;

● 电缆外径小,安装方便,综合成本低,电缆无需穿管保护;

● 防爆性能好,抗核辐射性能优异;

● 电磁屏蔽性能和电磁兼容性能优异;

● 可防动物啃咬。

关于价格误区

矿物绝缘电缆 可以降低1至2个规格使用而且节省一根地线线芯:

多数人认为矿物绝缘电缆 价格高昂而不采用,其实不然。通过近几年制造厂和材料供应商的不断努力,矿物绝缘电缆 的价格正在不断向普通电缆价格靠拢,矿物绝缘电缆 截面在25 mm2以上者均为单芯,因而该电缆的载流量比普通电缆的载流量要大,从模拟实体电缆特性实验也得出了这一结论,同时矿物绝缘电缆 的铜护套可直接用于接地线,这样在选用矿物绝缘电缆 时可减少一根电缆线芯。

国家人民大会堂大礼堂照明系统改造项目,原计划采用耐火电缆穿管,后决定改用矿物绝缘电缆 ,两个方案拟选的电缆规格相同(均为小规格电缆),最终工程的总造价,用矿物绝缘电缆 和耐火电缆的价格比为97.59:100。

关于安装问题

随着矿物绝缘电缆 应用范围的扩大,许多安装或施工单位开始接触矿物绝缘电缆 ,由于这些单位不了解产品的施工方法,不知如何安装,这样导致在许多工程项目中安装或施工单位抵制使用矿物绝缘电缆 。其实,该电缆放线方式简单,不需要专用工具和辅助设施;敷设时既可走桥架、支架,也可明敷。在电缆附件(终端及联接器)安装时,制造厂都会派专业技术人员到现场指导,并配套供应专用施工工具。现在使用的附件均为压装式,该附件联接简单、操作方便,对于第一次接触者,用不到两个小时便可掌握安装和敷设技术。另外,99D163《矿物绝缘电缆 敷设》国家建筑标准设计图集对矿物绝缘电缆 安装和敷设方法作了详细阐述,安装单位只要按此步骤施工,即使没有制造厂的技术人员指导,也可完成电缆的安装和敷设。

由于矿物绝缘电缆 的众多优异特性,并在制造厂的大力推广下,近几年已被国内许多电气设计规范或标准相继采用,同时也在不同行业中的许多工程项目中得到使用,可以预期,在未来的十年中,我国矿物绝缘电缆 的使用量将大幅度上升。
