01 金具定义

电力金具,是连接和组合电力系统中各类装置,以传递机械,电气负荷或起到某种防护作用的附件,简称金具。

02 基本概括

输电线广泛使用的铁制或铝制金属附件,统称为金具。金具种类繁多,用途各异,例如,安装导线用的各种线夹,组成绝缘子串的各种挂环,连接导线的各种压接管、补修管,分裂导线上的各种类型的间隔棒等,此外还有杆塔用的各类拉线金具,以及用作保护导线的大小有关,须互相配合。

大部分金具在运行中需要承受较大的拉力,有的还要同时保证电气方面接触良好,它关系着导线或杆塔的安全,即使一只损坏,也可能造成线路故障。因此,金具的质量、正确使用和安装,对线路的安全送电有一定影响。

03 分类

1) 按作用性能及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别。(下面按这分类介绍常用线路金具)

2)按用途可用为线路金具和变电金具。

3)按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类,共四个单元。

4)还可分为国标与非国标,既我们常说的标金及非标金具。

04 悬垂线夹

悬垂线夹是将导(地)线悬挂至悬垂绝缘子串(组)或金具串(组)上的金具。

悬垂线夹常有的定型产品,现在保留了U型螺栓式样固定悬垂一种(通常叫船型线夹)它是由挂架U型螺栓,船体组成。另一种就是预绞式悬垂线夹。

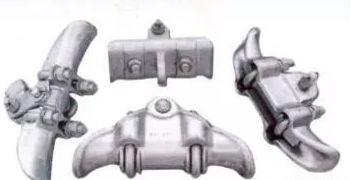

△ 螺栓型悬垂线夹

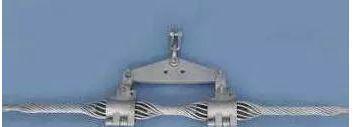

预交式悬垂线夹

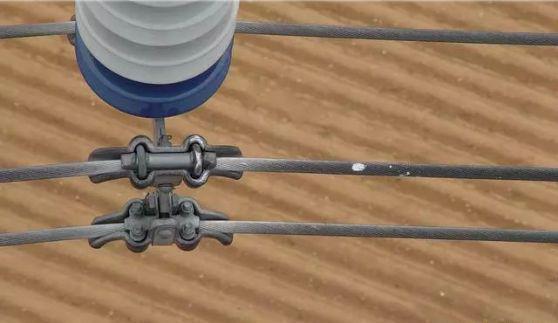

悬垂线夹现场使用图

05 耐张线夹

耐张线夹是将导(地)线连接至耐张串(组)或金具串(组)上的金具。

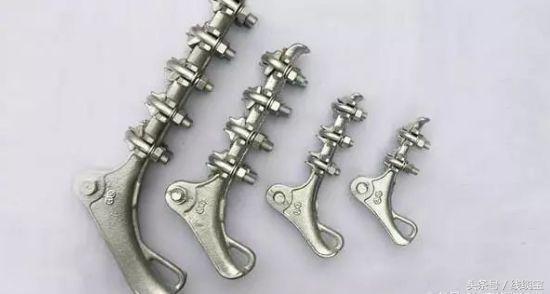

螺栓型耐张线夹

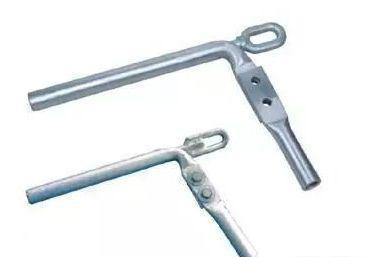

液压型耐张线夹

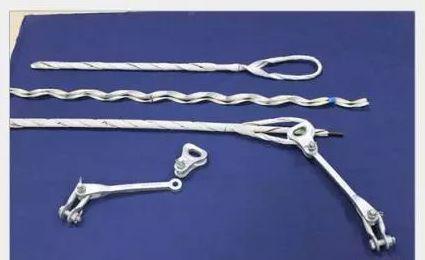

预交式耐张线夹

耐张线夹按结构和安装条件的不同,大致上可分为两类。第一类:耐张线夹要承受导线或地线的全部拉力,线夹握力不小于被安装导线或地线额定抗拉力的90,但不作为导电体。这类线夹在导线安装后还可以拆下,另行使用。该类线夹有螺栓型耐张线夹和楔型耐张线夹等。第二类:耐张线夹除承受导线或地线的全部拉力外,又作为导电体。因此这类线夹一旦安装后,就不能再行拆卸,又称为死线夹。由于是导电体,线夹的安装必须遵守有关安装操作规程的规定认真进行。

06连接金具

连接金具是将绝缘子、悬垂线夹、耐张线夹及防护金具等连接组合成悬垂或耐张串(组)的金具。

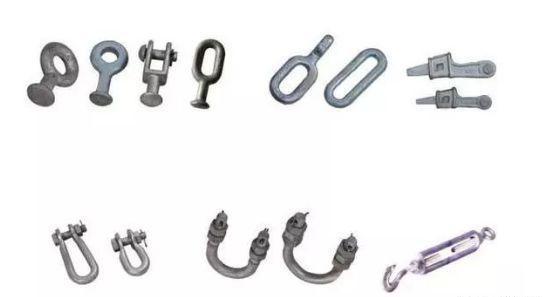

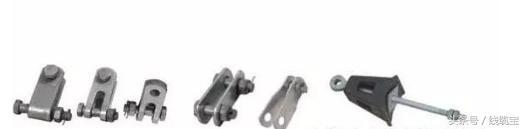

连接金具

分类及用途:U型挂环、二联板、直角挂板、延长环、U型螺丝等金具称为通用金具,用于绝缘子串同金具之间,线夹与绝缘子串之间,地线与杆塔之间的联接。球头挂环、碗头挂板等是连结球窝型绝缘子的专用金具。

07 接续金具

接续金具用于导(地)线之间的连接或补休,并能满足导(地)线一定的机械及电气性能要求的金具。

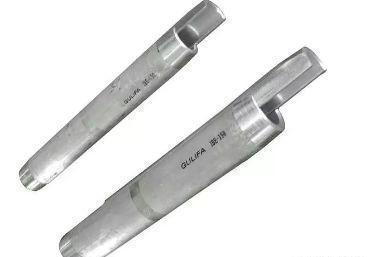

接续管

08 防护金具

用 于对导线、地线、各类电气装置或金具本身,起到电气性能或机械性能保护作用的金具。

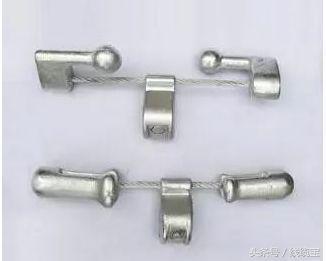

防震锤

间隔棒

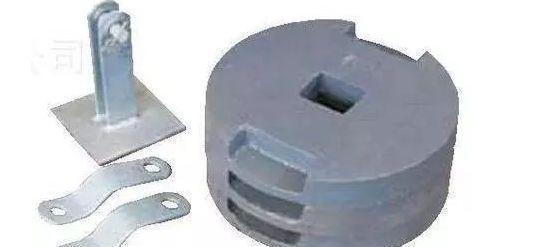

重锤

09 拉线金具

由杆塔至地锚之间连接、固定、调整和保护拉线的金属器件,用于拉线的连接和承受拉力之用。

UT型挂环

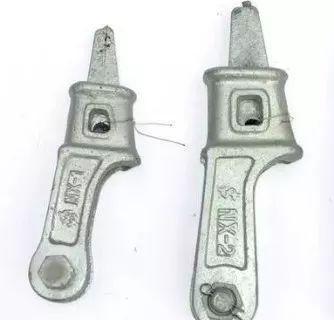

楔形线夹

10 母线金具

固定、悬挂及支撑母线等的金具。

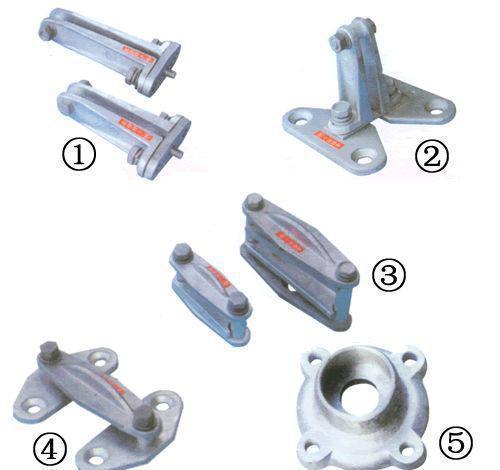

常用母线金具
