关于燃烧性能B1级电缆的市场前景深度分析
1.何为B1电缆？
电缆在受火条件下的火焰蔓延、热释放和产烟特性进行主分级（见下表GB 31247-2014《电缆及光缆燃烧性能分级》），同时针对不同使用场所和用户的需求还从电缆在受火条件下的产烟毒性、腐蚀性和燃烧滴落物/微粒等方面进行了附加分级。新标准全面考量电缆的安全性能，要求更高。
1.1.燃烧性能分级
燃烧性能等级 | 试验方法 | 分级判据 |
A | GB/T 14402 | 总热值 PCS≤2.0 MJ/kga |
B1 | GB/T 31248-2014 （20.5 kW火源） | 火焰蔓延 FS≤1.5 m； |
热释放速率峰值 HRR峰值≤30 kW； | ||
受火1200 s内的热释放总量 THR1200≤15 MJ； | ||
燃烧增长速率指数 FIGRA≤150 W/s； | ||
产烟速率峰值 SPR峰值≤0.25 m2/s； | ||
受火1200 s内的产烟总量 TSP1200≤50m2 | ||
GB/T 17651.2 | 烟密度（最小透光率）It≥60% | |
GB/T 18380.12 | 垂直火焰蔓延 H≤425 mm | |
B2 | GB/T 31248-2014 （20.5 kW火源） | 火焰蔓延 FS≤2.5 m； |
热释放速率峰值 HRR峰值≤60 kW； | ||
受火1200 s内的热释放总量 THR1200≤30 MJ； | ||
燃烧增长速率指数 FIGRA≤300 W/s； | ||
产烟速率峰值 SPR峰值≤1.5 m2/s； | ||
受火1200 s内的产烟总量 TSP1200≤400m2 | ||
GB/T 17651.2 | 烟密度（最小透光率）It≥20% | |
GB/T 18380.12 | 垂直火焰蔓延 H≤425 mm | |
B3 | 未达到B2级 | |
a 对整体制品及其任何一种组件（金属材料除外）应分别进行试验，测得的整体制品的总热值以及各组件的总热值均满足分级判据时，方可判定为A级。 | ||
1.2.燃烧性能附加分级（ GB 31247-2014附加分级要求）：
电缆及光缆燃烧性能等级为B1级和B2级的，应给出相应的附加信息。包括燃烧滴落物/微粒等级、烟气毒性等级和腐蚀性等级。
1.2.1.燃烧滴落物/微粒等级：
等级 | 试验方法 | 分级依据 |
d0 | GB/T 31248-2014 | 1200 s内无燃烧滴落物/微粒 |
d1 | 1200 s内燃烧滴落物/微粒持续时间 不超过10 s | |
d2 | 未达到d1级 |
1.2.2.烟气毒性等级：
等级 | 试验方法 | 分级依据 |
t0 | GB/T 20285 | 达到ZA2 |
t1 | 达到ZA3 | |
t2 | 未达到t1级 |
1.2.3.腐蚀性等级:
等级 | 试验方法 | 分级依据 |
a1 | GB/T 17650.2 | 电导率≤2.5 μs/mm且pH≥4.3 |
a2 | 电导率≤10 μs/mm且pH≥4.3 | |
a3 | 未达到a2级 |
故B1电缆指在受火条件下，满足GB 31247-2014燃烧性能B1等级检测标准。（以下简称B1电缆）
2.B1电缆应用于哪些场合？
根据最新版DGJ 08-2048-2016 《民用建筑电气防火设计规程》和GB 50016-2018《建筑设计防火规范》要求：
2.1.超高层建筑应选择燃烧性能B1级及以上、产烟毒性为t0级、燃烧滴落物/微粒等级为d0级的电线和电缆；
2.2.一类高层建筑及人员密集的公共场所，电线电缆燃烧性能应选用燃烧性能B1级、产烟毒性为t1级、燃烧滴落物/微粒等级为d1级；
2.3.其他建筑，在室内正常条件下，可选择燃烧性能不低于B3级的电线和电缆；
2.4.成束敷设的电线、电缆抑制火焰蔓延的能力应符合现行国家标准 《电缆在火焰条件下的燃烧试验 第3部分：成束电线电缆的燃烧试验方法》GB/T18380.3的规定，并根据电线、电缆安装方式，选择合适的电缆类型。
民用建筑中的超高层建筑及一类高层建筑中规定必须使用B1电缆。同时高层建筑、商场、学校、地铁站、机场、体育场、展览馆、医院等人口密集型公众场所即将广泛使用B1电缆。
3.B1电缆对电缆绝缘护套材料的要求：
3.1.隔氧防火层应采用无卤阻燃材料
阻燃剂不含卤族元素，目前的无卤阻燃剂主要是氢氧化镁或氢氧化铝。阻燃机理：
3.1.1.氢氧化物被燃烧时发生分解反应，该反应是吸热反应，吸收周围空气中的大量热量，降低了燃烧电线电缆表面的温度；
3.1.2.生成的水分子，也吸收了电线电缆表面的大量热量；
3.1.3.产生的金属氧化物结壳，阻止了氧气与有机物的再一次接触。
3.2.护套材料应采用高氧指数低烟无卤阻燃聚烯烃护套料，技术性能指标：
项目名称 | 单位 | 指标值 | 典型值 |
密度 | g/cm3 | - | 1.50 |
硬度 | 邵氏硬度 | - | 92/52 |
拉伸强度 | MPa | ≥10.0 | 12.0 |
断裂伸长率 | % | ≥150 | 210 |
空气烘箱热老化后（100℃×240h） | |||
老化后拉伸强度 | MPa | ≥9.0 | 13.8 |
拉伸强度变化率 | % | 最大±3.0 | +15 |
老化后断裂伸长率 | % | ≥125 | 190 |
断裂伸长率变化率 | % | 最大±3.0 | -9.5 |
耐环境应力开裂 | h | ≥96 | 通过 |
耐热应力开裂 | h | ≥96 | 通过 |
低温冲击催化温度 | ℃ | -30℃ | 通过 |
20℃体积电阻率 | Ωm | ≥1.0×1010 | 5.1×1011 |
介电强度 | MV/m | ≥20 | 29 |
氧指数 | ≥36 | 37 | |
烟密度 有焰 | ≤100 | 50 | |
无焰 | - | 143 | |
卤酸气体释放量 | Mg/g | ≤5 | 0 |
PH值 | ≤4.3 | 6.0 | |
电导率 | μS/mm | ≤10 | 0.3 |
毒性指数 | ≤3 | 0.5 | |
SCP - superconductive pair超导线对 （1） 投诉
P:2018-07-28 23:57:18
2

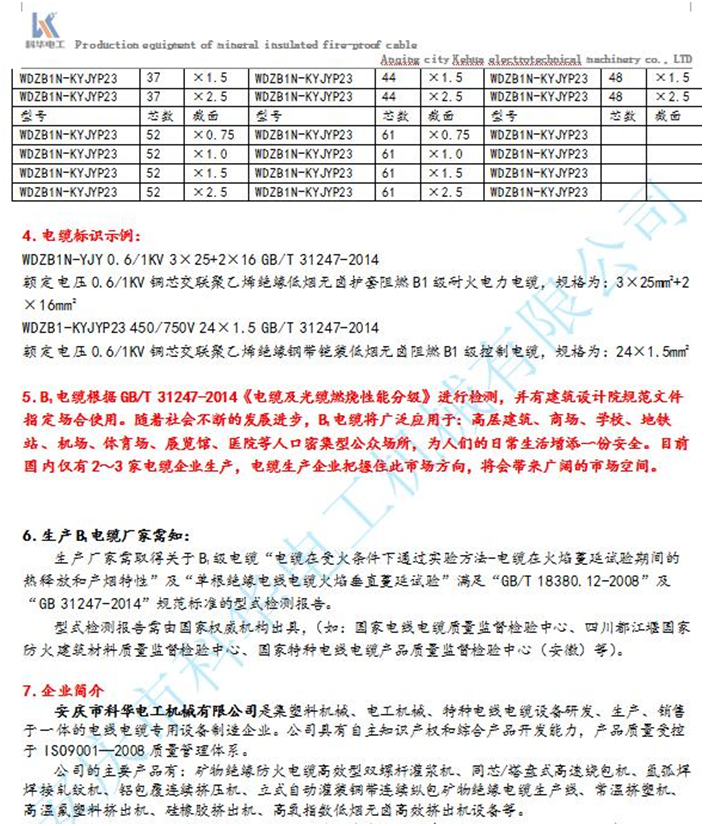

4.电缆规格型号及标识示例：

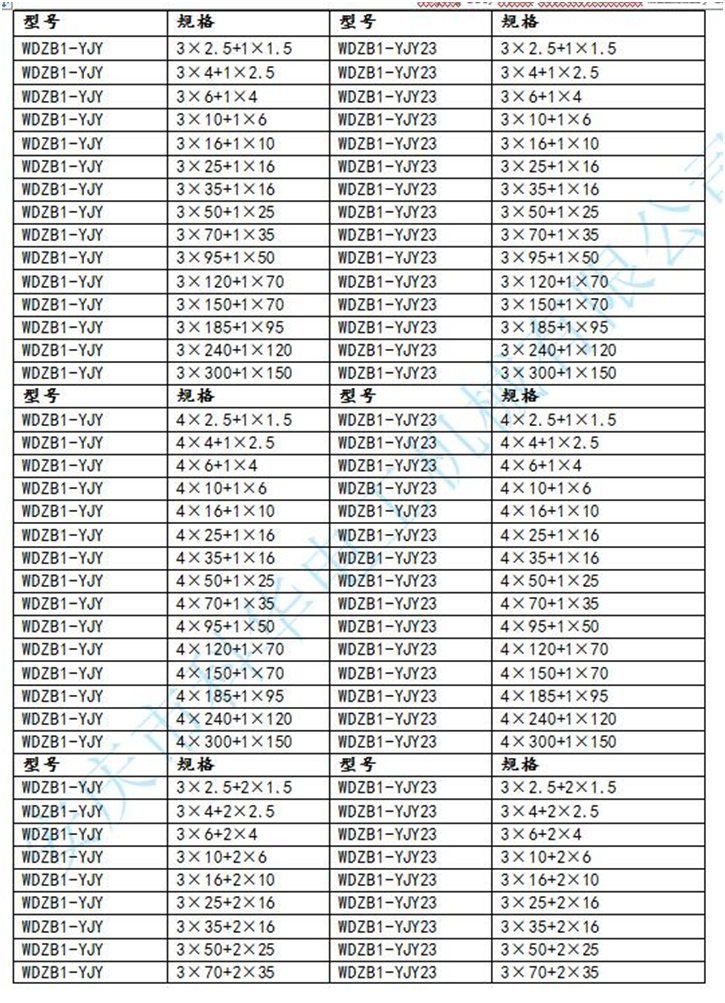

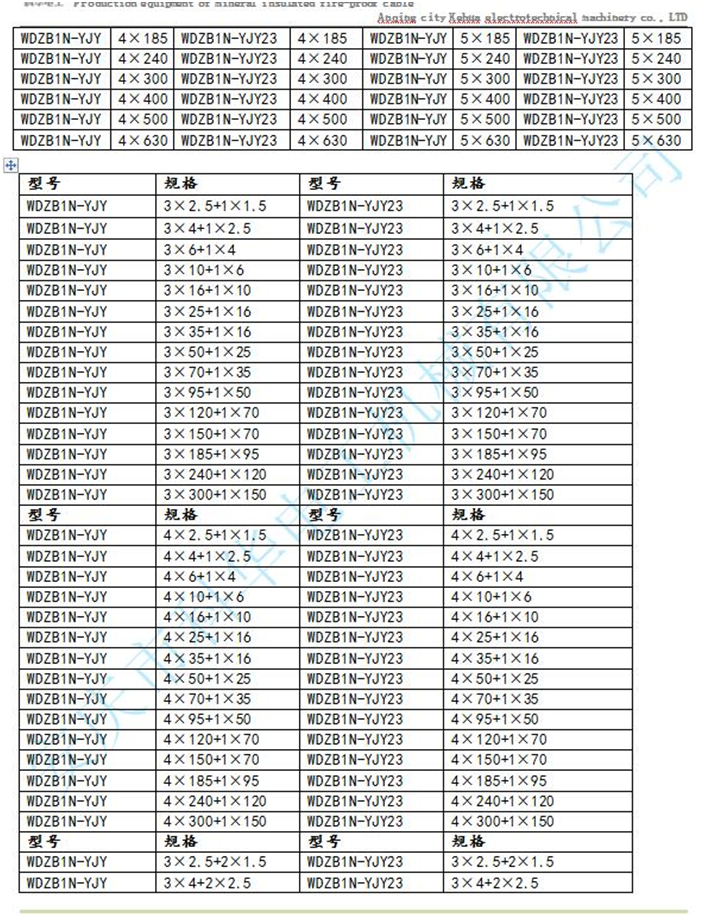

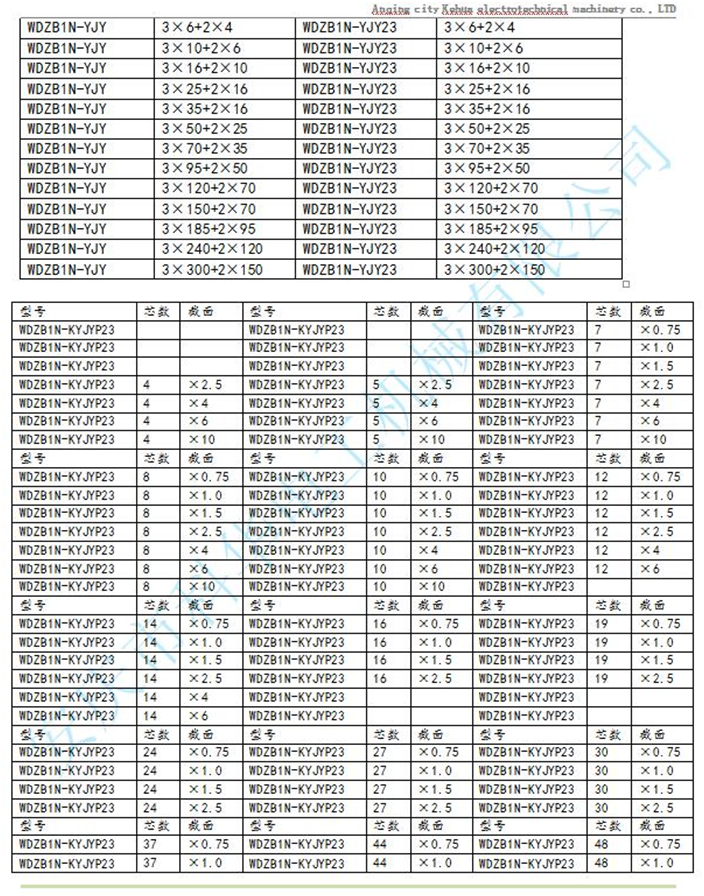

B1类电缆规格型号：WDZB1-YJY WDZB1-YJY23 WDZB1N-YJY WDZB1N-YJY23 WDZB1N-KYJYP23 WDZB1-KYJYP等。
WDZB1N-YJY 0.6/1KV 3×25+2×16 GB/T 31247-2014
额定电压0.6/1KV铜芯交联聚乙烯绝缘低烟无卤护套阻燃B1级耐火电力电缆，规格为：3×25mm2+2×16mm2
WDZB1-KYJYP23 450/750V 24×1.5 GB/T 31247-2014
额定电压0.6/1KV铜芯交联聚乙烯绝缘钢带铠装低烟无卤阻燃B1级控制电缆，规格为：24×1.5mm2
5.B1电缆根据GB/T 31247-2014《电缆及光缆燃烧性能分级》进行检测，并有建筑设计院规范文件指定场合使用。随着社会不断的发展进步，B1电缆将广泛应用于：高层建筑、商场、学校、地铁站、机场、体育场、展览馆、医院等人口密集型公众场所，为人们的日常生活增添一份安全。目前国内仅有2～3家电缆企业生产，电缆生产企业把握住此市场方向，将会带来广阔的市场空间。
6.生产B1电缆厂家需知：
生产厂家需取得关于B1级电缆“电缆在受火条件下通过实验方法-电缆在火焰蔓延试验期间的热释放和产烟特性”及“单根绝缘电线电缆火焰垂直蔓延试验”满足“GB/T 18380.12-2008”及“GB 31247-2014”规范标准的型式检测报告。
型式检测报告需由国家权威机构出具，（如：国家电线电缆质量监督检验中心、四川都江堰国家防火建筑材料质量监督检验中心、国家特种电线电缆产品质量监督检验中心（安徽）等）。
国家防火建筑材料质量监督检验中心(以下简称质检中心)是经公安部和原国家标准局批准建立，于1987年经原国家标准局正式验收并授权成为全国首批具有第三方公正性地位的、法定的国家级产品质量监督检验机构。质检中心行政上受公安部消防局领导，检验业务上受国家认证认可监督委员会和公安部消防局指导。NFTC
7.参考文献及标准资料：
DGJ 08-2048-2016 民用建筑电气防火设计规程
DGTJ08-2048-2008 民用建筑电气防火设计规程
GB 50016-2014 建筑设计防火规范
GB/T 31247-2014 电缆及光缆燃烧性能分级
GB/T 31248-2014 电缆或光缆在受火条件下火焰蔓延热释放和产烟特性的试验方法
GB/T 14402-2007建筑材料及制品的燃烧性能 燃烧热值的测定
GB/T 17650.1-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分：卤酸气体总量的测定
GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第2部分：用测量pH值和电导率来测定气体的酸度
GB/T 17651.2-1998 电缆或光缆在特定条件下燃烧的烟密度测定 第2部分：试验步骤和要求
GB/T 18380.3-2001 电缆在火焰条件下的燃烧试验 第3部分：成束电线或电缆的燃烧试验方法
GB/T 18380.12-2008 电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法
GB/T 20285-2006 材料产烟毒性危险分级
BS 6387-2013 在火焰条件下电缆保持电路完整性的耐火试验方法
BS 8491-2008 用作烟、热控制系统及其他自动火灾安全系统构件的大直径电缆火灾时完整性的评测方法
DB 34/T 2308-2015 额定电压0.6/1kV布线用柔性无机绝缘防火电缆
GB 13033.1-1991 额定电压750V及以下矿物绝缘电缆及终端 第一部分：一般规定
GB 13033.2-1991 额定电压750V及以下矿物绝缘电缆及终端 第二部分：铜芯铜护套矿物绝缘电缆
GB 13033.3-1991 额定电压750V及以下矿物绝缘电缆及终端 第三部分：铜芯铜护套矿物绝缘电缆终端
GB/T 19666-2005 阻燃和耐火电线电缆通则
JG/T 313-2014 额定电压0.6∕1kV及以下金属护套无机矿物绝缘电缆及终端
GB/T 34926-2017 额定电压0.6-1kV及以下云母带矿物绝缘波纹铜护套电缆及终端
B1电缆目前国内仅2-3家电缆企业正式生产，有以下电缆企业拥有NFTC颁发的型式检验报告。
宝胜科技创新股份有限公司
铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟B1级阻燃耐火软电缆
WDZB1N-RYJYP 300/500V 4×0.75
铜芯交联聚乙烯绝缘钢带铠装聚烯烃护套无卤低烟B1级阻燃耐火电力电缆
WDZB1N-YJY23 0.6/1kV 3×185+2×95
铜芯交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤B1级阻燃耐火控制电缆
WDZB1N-KYJYP23 450/750V 3×1.5
上海市高桥电缆厂有限公司
铜芯交联聚乙烯绝缘铜丝屏蔽钢带铠装无卤低烟聚烯烃护套阻燃B1级耐火控制电缆
WDZB1N-KYJYP23-450/750V 14×1.5
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃B1级耐火电力电缆
WDZB1N-YJY23-0.6/1kV 3×240+2×120
铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃B1级电力电缆
WDZB1-YJY-0.6/1kV 4×240+1×120
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃B1级电力电缆
WDZB1-YJY23-0.6/1kV 4×185+1×95
铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃B1级耐火电力电缆
WDZB1N-YJY-0.6/1kV 3×185+2×95
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃B1级电力电缆
WDZB1-YJY23-0.6/1kV 5×16
隔离型B1级阻燃预分支电缆
FZ-ZG-A-0.6/1kV 4×120+1×70/5×10
隔离型B1级阻燃预分支电缆
FZ-ZG-A-0.6/1kV 4×35+1×16/5×10
浙江元通线缆制造有限公司
铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套B1级阻燃电力电缆
WDZB1-YJY-0.6/1kV 5×16
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套B1级阻燃电力电缆
WDZB1-YJY23-0.6/1kV 4×25+1×16
交联聚乙烯绝缘无卤低烟聚烯烃护套编织屏蔽钢带铠装B1级阻燃耐火控制电缆
WDZB1N-KYJYP23-450/750V 5×6
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套B1级阻燃耐火电力电缆
WDZB1N-YJY23-0.6/1kV 4×185+1×95
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套B1级阻燃耐火电力电缆
WDZB1N-YJY23-0.6/1kV 4×185+1×95
铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套B1级阻燃耐火电力电缆
WDZB1N-YJY23-0.6/1kV 4×35+1×16
上海起帆电缆股份有限公司
交联聚乙烯绝缘无卤低烟聚烯烃护套B1级阻燃电力电缆
WDZB1-YJY-0.6/1kV 4×185+1×95
交联聚乙烯绝缘无卤低烟聚烯烃护套B1级屏蔽阻燃耐火控制电缆
WDZB1N-KYJYP-450/750V 7×2.5
江苏亨通电力电缆有限公司
无卤低烟阻燃B1级耐火交联绝缘聚烯烃护套钢带铠装电力电缆
WDZB1N-YJY23-0.6/1kV 4×300+1×150
安徽上缆防火科技股份有限公司
隔离型B1级阻燃预分支电缆
FZ-ZG-A-0.6/1kV 4×120+1×70/5×10
新亚特电缆股份有限公司
铜芯交联聚乙烯绝缘镀锌钢带铠装无卤低烟阻燃B1类电力电缆
WDZB1-YJY23-0.6/1kV 3×95
远东电缆有限公司
铜芯交联聚乙烯绝缘低烟无卤护套阻燃B1级电力电缆
ZG-A(WDZA-YJY)-0.6/1kV 3×120+2×70
