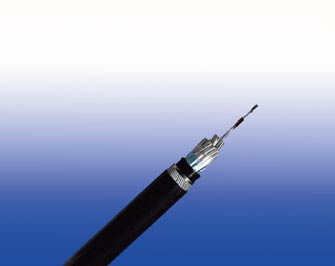

[仪表线缆] FIREGUARD系列 PVC阻燃单对&总屏蔽, 铠装仪表缆(多对)——Caledonia线缆
P:2015-09-22 14:26:32
1
RE-2X(St)YSWAY
<div>标准
标准适应 BS 5308 Part 1 Type 2
防火性能
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V
线缆结构
| 导体 | 退火铜或镀锡铜 截面积: 0.5mm2和0.75mm2 多股(Class 5), 0.5 mm2, 1.0 mm2实心(Class 1),1.5mm2 或2.5mm2, 多股(Class 2) 符合BS6360 |
|---|---|
| 绝缘 | XLPE |
| 绞合线对 | 根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。 |
| 对绞 | 两个绝缘导体均匀绞和在一起不超过100mm |
| 单对屏蔽 | 含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。 |
| 捆扎带 | PETP透明胶带 |
| 总屏蔽 | 含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带 |
| 内护套 | PVC复合物 |
| 铠装 | 镀锌钢丝铠装 |
| 外护套 | 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
应用
PVC铠装阻燃系列(第1部分 类型2)线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供了优秀的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, PVC护套可以减少有毒烟雾和烟气排放。
电气性能
| 导体截面积 | MM2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 导体股数 | NO.×MM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
| 导体最大电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 绝缘最小电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
| 不平衡电容@1 KHZ(对数屏蔽) | PF/250M | 250 | |||||
| 最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对) | PF/M | 115 | 115 | 115 | 115 | 115 | |
| 最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对) | PF/M | 75 | 75 | 75 | 75 | 75 | |
| 最大L/R比率相邻芯(电感/电阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯线之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯线与屏蔽之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500V | |||||
