jzw --- 2012-02-28 13:10:47

1

自己设计了一份自定心挤出模具。拜读了1989年出版的黄永华的《塑料电线挤出模具设计》，不知在这之后是否有其它系统介绍这方面的资料？我因条件和能力的限制无法找到更近的这些资料包括各种专利摘要和论文摘要，因此无法对自己的方案更好的定位。现向各位求助，恳请您们帮忙寻找最近的各种资料，我在这里先谢谢您们了！！！
jzw --- 2012-03-04 12:55:42

2

有没有？请知道的给个信息。我发表后会来说给大家的。

jzw --- 2012-06-14 20:35:21

3

因一些不可抗拒的原因，我现在要将模具方案出卖，但不知能值多少？保证生产出的产品厚度均匀，且模具加工方法简单，普通车床上就能完成加工。在设计中有一个辅助加工设计，加工成模具后就没有了。联系邮箱yunnanyxwol@sina.com
jzw --- 2012-08-28 19:35:11

4

由于我的失误在帖子中将洪永华的《塑料电线挤出模具设计》的作者错打为黄永华。在此向洪永华道歉并表示深深歉意。



［jzw 在 2012-8-28 19:37:01 编辑过］

wuyking --- 2012-09-21 10:14:33

5

期待中

jzw --- 2012-10-15 12:55:26

6

我现在已经收到专利局的受理通知书，同时申请实用新型和发明专利。我全部转让要200万，包括专利权的受让、发明权的使用权，我在全部权力转让后不保留在任何地方使用的权力。
jzw --- 2012-10-17 20:23:53

7

生产许可费用为20到30万，但只可限制在你的企业使用。
jzw --- 2012-10-17 20:28:58

8

从现在开始，我申请专利的过程中，我有时间的话我会来说说模具及申请情况。
weijianjun --- 2012-10-17 20:47:30

9

先普及一下吧，这个模具到底能给企业带来多少节省？
jzw --- 2012-10-18 16:01:05

10

更换模具后不用调整模具偏心度直接开机，且加工方法简单，一般有车床的企业就能自己加工出来，普及度高。

jzw --- 2012-10-19 13:01:39

11

一个企业每个月的废品有多少，在回收到原料供应商哪的价差有多少，自己去算。如果你的企业每个月的产值小于1000万，那我不知道。一个企业越大产值越大，节约的就越多。一般企业能回收的只有绝缘料，而交联料是没有办法自己回收的。大的企业也许可以回收铜、铝，但无形中的损失是因为没有计算罢了。
jzw --- 2012-10-26 13:03:03

12

今天发明专利申请已经从电子申请系统接到发明专利申请初步审查合格通知书。
jzw --- 2012-11-02 12:43:26

13

10月29日申请案件为等待实审请求状态。我也要求提前公开。
w287030375 --- 2012-11-02 15:32:56

14

虽然不知道楼主在说什么，但感觉很牛B的样子
jzw --- 2012-11-05 12:59:40

15

一种自定心挤出模具，该模具现在处于专利申请阶段，上面的状态为申请专利过程中的申请案件状态。

jzw --- 2012-11-13 21:44:28

16

10日申请实用新型的专利进入等待提案状态，有一个多月了状态才改变，有点心急。今天电话询问了专利申请客服，叫继续等。时间还要多久？
h6744615 --- 2013-01-04 21:34:19

17

自定心模具我好像很牛的样子
jzw --- 2013-01-10 12:55:00

18

我不是牛，我只是说说我的发明，它并不会伤害谁。

我会照自己的设计做下去，用事实说话。

不论您对我的设计有什么看法，那是您的。

褒贬任由您，来看看已经为这个帖子增加了人气。

谢谢您的鞭策。再次谢谢！！



jzw --- 2013-01-10 12:57:53

19

有好几天没有上网了。昨天看到实用新型专利的申请案件状态已经变为新案审查。
jzw --- 2013-03-14 13:13:28

20

昨天收到国家知识产权局发出的授予实用新型专利权通知书和办理登记手续通知书，今天已经通过网上缴纳了相关的费用。同时申请的发明专利还在实质审查阶段。
jzw --- 2013-03-15 13:01:38

21

昨天在网上通过电子申请网缴纳了年登印费，今天实用新型的案件申请状态就变为等待颁证公告，国家知识产权局的办事效率好高啊！
jzw --- 2013-03-16 19:53:06

22

实用新型申请状态为公告封卷。有意的可以与我联系。QQ：2208655330；邮箱：wjzyxkgd@sina.com 。
jzw --- 2013-04-12 12:59:29

23

昨天发明专利的申请状态为等待实审提案。

jzw --- 2013-04-17 12:44:58

24

询问专利局得知此自定心电线电缆挤出模具的实用新型专利证书今天已经以挂号信的方式发出。

jzw --- 2013-04-22 20:05:10

25

今天收到了国家知识产权局发出的授权的自定心电线电缆挤出模具的实用新型专利证书。

jzw --- 2013-04-24 13:09:23

26

今天实用新型专利状态为专利权维持。今天仔细看才发现该专利的专利期限为10年，记得以前看到的实用新型的保护期是15年，打电话咨询国家专利客服确认是10年，而发明专利为20年不变。

jzw --- 2013-06-04 13:01:01

27

我已经将实用新型专利公告文本的首页放在我的QQ上了。QQ号：2208655330
jzw --- 2013-07-01 13:09:31

28

jzw --- 2013-07-01 13:11:20

29

联系电话

  任文慧：13577770546              吴家忠：13577700620

jzw --- 2013-10-09 09:18:20

30

今天电话咨询了《电线电缆》杂志编辑部，得知我的自定心电线电缆挤出模具论文已经通过了专家审稿，进入了编辑审稿阶段。
jzw --- 2015-07-03 10:40:07

31

昨天收到专利局对该模具设计的发明专利申请的二通，看到了授权的希望。

［jzw 在 2015-7-3 10:44:17 编辑过］

［jzw 在 2015-7-4 9:09:03 编辑过］

zh022 --- 2015-07-03 16:41:19

32

3年了，楼主的专利下来了吗，我等着跟你采购啊
jzw --- 2015-07-04 09:01:53

33

发明专利程序复杂，所以慢。
jzw --- 2015-07-04 09:21:22

34

图片传不上来，二通的结论我放在了qq：2208655330的说说中。<div>有的东西是需要坚守的。</div>
jzw --- 2015-10-03 20:16:30

35

国知局的办事效率太高了。9月30日发明专利案件的申请状态还是待质检抽案，今天案件的申请状态却已变为待发授权办登通知书。

jzw --- 2015-10-03 20:18:49

36

从申请日到今天正好满三周年
jzw --- 2015-10-10 12:54:04

37

自定心电线电缆挤出模具的发明专利申请今天终于收到了专利局的授于发明专利权通知书和办理登记手续通知书
jzw --- 2015-10-15 21:30:12

38

昨天交了相关费用后，今天专利申请状态为等待颁证公告 。
jzw --- 2015-10-17 12:49:05

39

今天发明专利申请状态为公告封卷。
349255965 --- 2015-10-19 11:42:11

40

通用U7和U14不都是成熟的自定心模具吗？<div>
</div>
jzw --- 2015-10-19 23:02:42

41

通用U7和U14都是通过料流的压力将内模压入机芯内的，内模与机芯的配合是利用内模与机芯的一个倾斜角度来实现的，在加工时存在加工精度的保证问题。机芯内孔存在两次变化角度的倾斜度，分别是5°和10°，内模是5°的倾斜角，其同心度是在挤出时通过自动调整实现的，说明其同心度的调整只是由人工调整改变为自动调整，而不是不需要调整，并没有实现真正意义上的自定心。我设计的技术方案的同心度是通过加工机床来实现的，当模具成型加工完成时，就已经决定了其同心度，此时就可知模具的同心度情况，安装过程不影响其同心度，不需要任何形式的人工调整或自动调整，也不能进行任何形式的人工调整或自动调整。

［jzw 在 2015-10-19 23:08:23 编辑过］

［jzw 在 2015-10-19 23:12:30 编辑过］





［jzw 在 2015-10-19 23:15:25 编辑过］

jzw --- 2015-11-16 19:54:58

42

今天收到了发明专利证书。
frankerhu --- 2015-11-22 11:31:31

43

frankerhu --- 2015-11-22 11:36:34

44

楼主，您的模具分类是挤管式，或半挤压式模具吗？否则厚度控制有意义吗？另外此类模具适用线径范围？





jzw --- 2015-11-23 22:23:17

45

依据洪永华前辈的《塑料电线挤出模具设计》可知“电线电缆生产中使用的模具（包括模芯和模套）主要有三种形式，既：挤压式、挤管式和半挤管式。三种模具的结构基本一样，仅仅在于模芯前端有无管状承径部分或管状承径部分与模套的相对位置不同”。我的设计方案是将《塑料电线挤出模具设计》中的模芯和模套的机械位置固定，然后由设计者决定采用哪种生产方式。该方案对所有线径产品有效，对线径特别大或特别小的产品效果更好。

jzw --- 2015-12-09 20:02:19

46

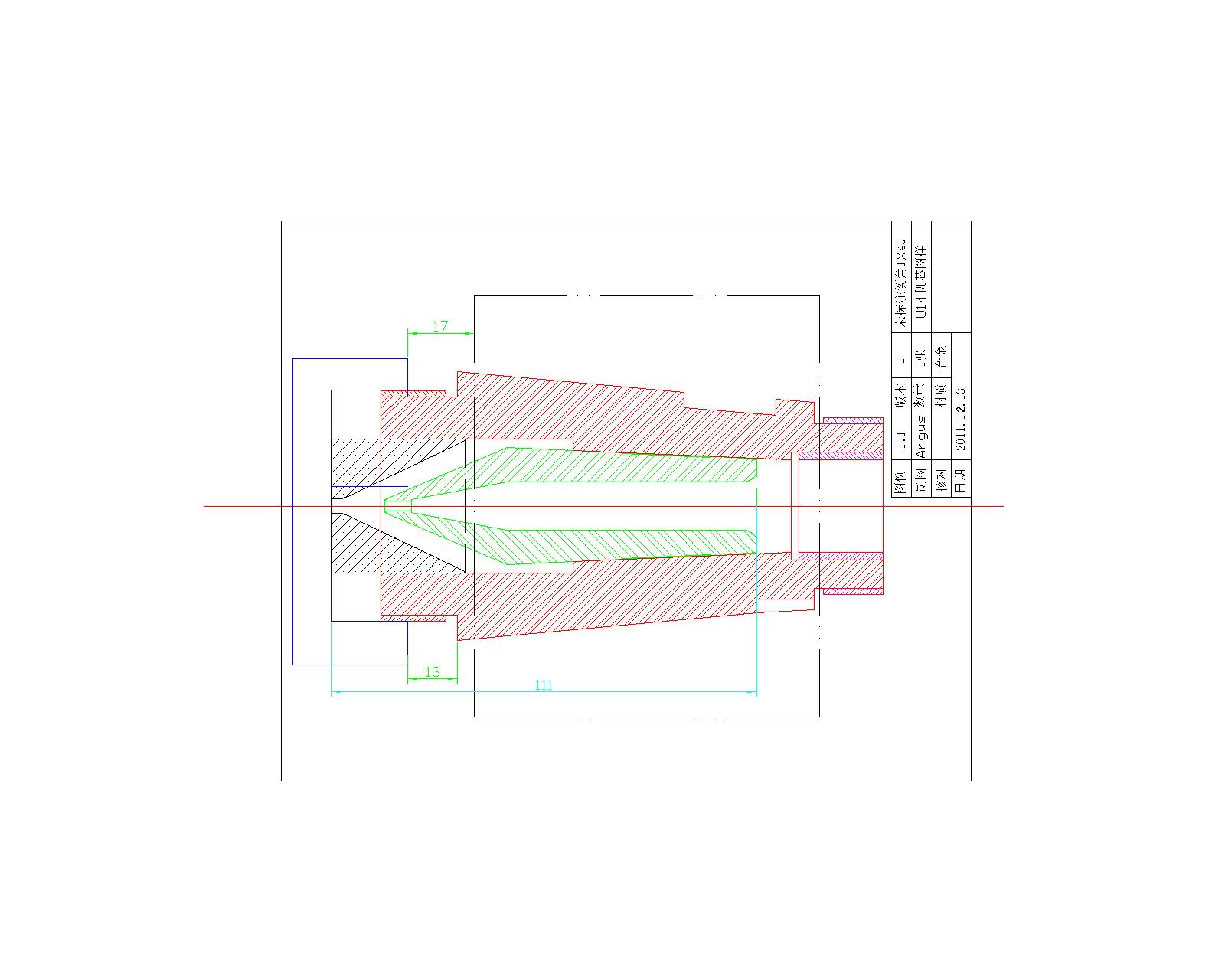

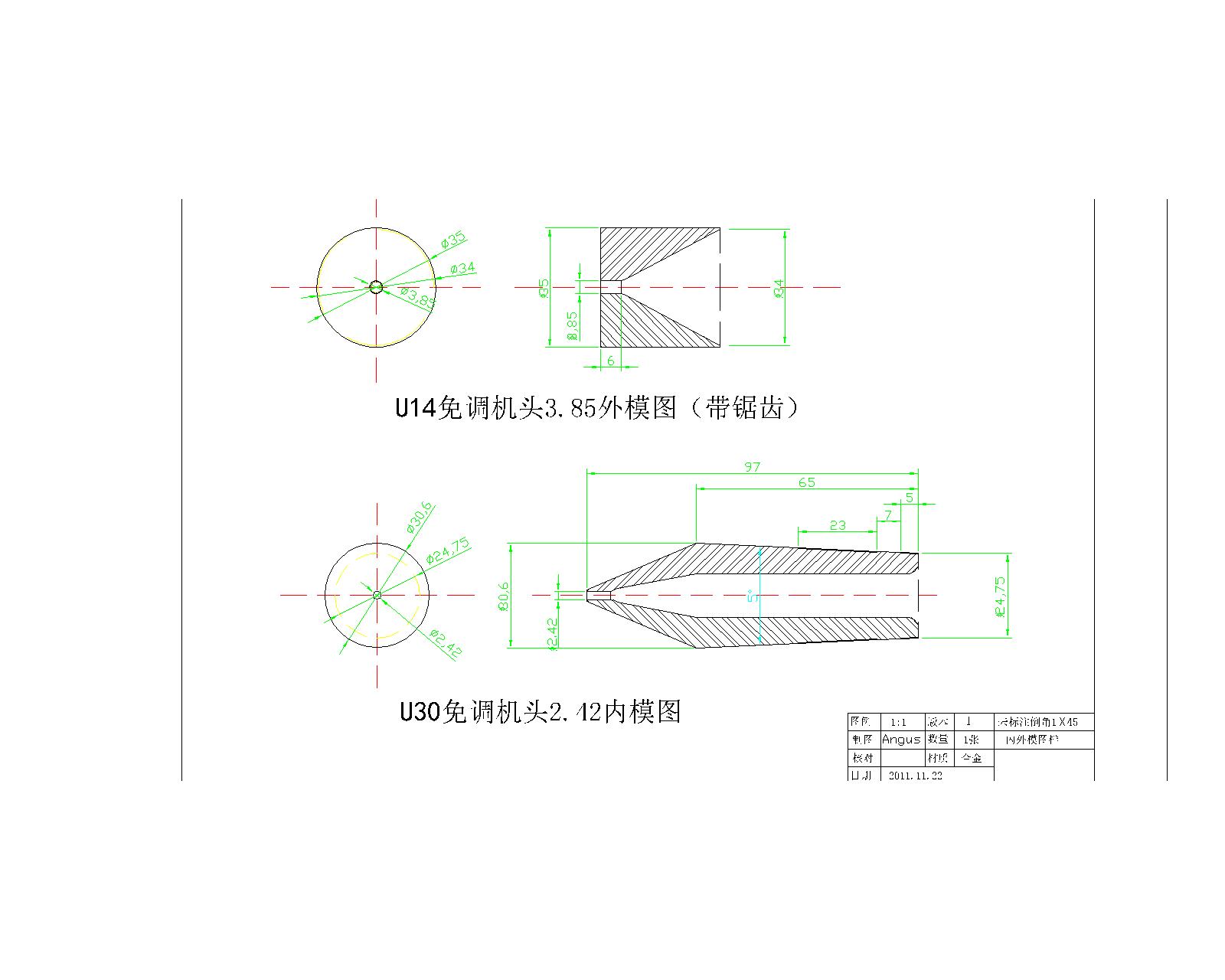

下面与大家分享来自网络的Ｕ系列模具。



［jzw 在 2015-12-9 20:09:00 编辑过］

jzw --- 2015-12-16 11:12:38

47

这是发明专利授权证书首页。

［jzw 在 2015-12-16 11:14:13 编辑过］

07821692 --- 2015-12-30 15:18:38

48

楼主好强大，感觉你卖不出去，要价太高
jzw --- 2016-02-15 22:08:58

49

我现在改卖模具了，专利自己用了。如有需要请与玉溪安永科技有限责任公司联系，联系人吴家忠，电话：13577712762。

期待与你的合作。

jzw --- 2016-02-16 08:34:11

50

寻找模具企业进行长期合作。我委托你加工模具，再由我进行销售。需要能保证质量。有意的请留下联系方式，我会联系您的。

jzw --- 2016-03-16 10:42:03

51

模具承载工艺，工艺改变模具
jzw --- 2016-10-27 09:57:57

52

自定心挤出模具

［jzw 在 2016-10-27 9:58:26 编辑过］

jzw --- 2016-10-31 09:00:09

53

模具图片经多次上传都无法上传成功，我将图片放在QQ2208655330的空间里了
mchewtech --- 2016-12-08 16:55:12

54

虽不知，但觉厉，上传的是什么鸟东西？？？？？？？？？？？？？
jzw --- 2016-12-09 08:54:51

55

这是模具实物外观图片，请大家不要误以为是模具图纸。

jzw --- 2017-02-10 10:49:09

56

自定心电线电缆挤出模具的特点。

这是一种应用于各种电线电缆绝缘、护套挤出生产的自定心挤出模具，包括母模、子模和线芯支撑三个组件。

一）、性能优越。

1、高同心度。同心度高保证了生产过程中能将绝缘层或护套层的厚度变化控制在一个很小的波动范围内，其意义不仅在于节约调整同心度的时间、绝缘料或护套料的浪费，更在于节约了生产过程中的绝缘料或护套料。

经云南机械研究设计院院属云南省机械设备产品质量监督检验站三坐标检测室检测，模具自装配状态同心度三次检测值分别达到0.01mm、0.011mm、0.012mm，模具精度超过了通信电缆的模具精度0.02mm。

高同心度能在满足安全的前提下将绝缘厚度控制在标称厚度的0.9倍到标称厚度之间即生产厚度的下限，取其中间值为0.95倍标称厚度记为W0.95； 一般的厚度控制在标称厚度与标称厚度的1.1倍之间即生产厚度的上限，取其中间值为1.05倍标称厚度记为W1.05。以单根线芯的绝缘层计算说明对绝缘料重量 W(kg/km)的消耗比较。其计算公式为 W=π(d+b)bρ, 从计算可知 W0.95比W1.05节 约绝缘料10.53﹪以上。。

2、高稳定性。

由于采用螺纹连接，模具同心度的稳定性高，支持模具的频繁更换。高稳定性能保证产品生产质量的稳定性和连续性。

3、长寿命。寿命长降低了模具单位时间内的使用成本。

由于采用了线芯支撑器设计，避免了线芯对子模的磨损，保证了母模与子模的寿命，也就保证了模具的使用时间，节约了经常更换模具的费用。

4、价优物美。

产品与现在市场上的免调机头(模具)相比无明显价格优势，但产品的性能好于现有产品，即能用现在的价格买到比现在好的产品，从而达到价优物美。

5、有很强的兼容性和很好的互换性。

产品具有很强的兼容性，既可以适用各种机头，也能在适用的机头上对特殊物料进行挤出生产。更换模具时只需更换线芯支撑器，而线芯支撑器对同轴度的精度要求不高，所以有很好的互换性。

二）、实现机器换人。

由于模具的高精度和高稳定性，为挤出生产实现机器换人创造了实现的条件。一个主机手可以同时控制多台挤出机，也可以由现在的副机手控制生产过程，减少了人员配置的同时还提高了生产效率。

三)、助力智能制造。

模具的优越性能将电线电缆整条生产线原来不得不分割开的放线挤出设备和收线设备有机的结合在了一起，为整条生产线的智能化生产奠定了基础，打通了整条生产线，为电线电缆挤出的智能化生产扫清了关键的障碍。

jzw --- 2017-02-15 09:58:00

57

我将模具简介放在了QQ：2208655330的空间中，欢迎大家指正

jzw --- 2017-04-13 13:21:16

58

这是玉溪安永科技有限责任公司在阿里巴巴新开的网店，欢迎大家观临、指导。谢谢！网址：https://shop1487556650653.1688--.com

jzw --- 2017-04-17 09:57:55

59

网店二维码，欢迎参观，有意的看看

jzw --- 2017-04-24 16:18:25

60

这是玉溪安永科技有限责任公司在阿里巴巴新开的网店，欢迎大家观临、指导。谢谢！网址：

https://shop1492511644559.1688--.com

jzw --- 2017-04-24 16:18:47

61

jzw --- 2017-06-22 13:06:44

62

现有单层挤管式和挤压式

jzw --- 2017-07-03 08:21:55

63

因资金链问题，现出售自定心电线电缆挤出模具的相关专利，有诚意的请留下联系方式，我会联系你。
jzw --- 2017-07-24 16:02:30

64

2015年11月授权的发明专利《自定心电线电缆挤出模具及其简单的加工方法》和2013年4月授权的实用新型专利《自定心电线电缆挤出模具》同时出售，全部作价20万，可商量。联系QQ：2208655330，电话：13577712762。

cqguodefu --- 2017-07-25 16:43:05

65

这个东西虽好，但算不上新技术了，没记错的话2003年就有定心模了，不过原来只有模心和模套，没有线芯支撑，不过楼主的创新精神还是值得学习。
jzw --- 2017-07-26 09:48:27

66

U7、U14等系列的同心度会随着时间的推移降低，同心度的寿命短。13年、14年仍有一些大厂在对自定心模具申请专利。提出来到很好解决是有时间过程的。国外也在一直进行相关的改进。高同心、稳定、长寿命、更换快捷方便是我们的特点。对特细或特粗的中高端电线电缆更有效。

［jzw 在 2017-7-26 9:56:05 编辑过］

JYMachine --- 2017-07-28 12:12:21

67

好久以前都有的技术，但是有使用范围受影响，但拿出来卖的话应该不值钱啦！
jzw --- 2017-07-29 11:56:04

68

1977年在国外就有带《自定心机头的电缆挤出机》了，是正.西德Kuhne Gmbh公司在巴塞尔(瑞士)召开的第五届国际金属线展览会上着重展出了带QS2自动定心机头的K70型挤出机，因为生产电线电缆，所以也一直在寻找好的解决方法。在国内，原机电部第二十三研究所的洪永华1989年就发表了《塑料电线挤出模具设计》，但一直在寻找更好的方法。技术在升级
