ljr1978 --- 2011-11-08 11:30:31

1

       目前国内高压电缆都是用的圆导体，国际上一流的电线电缆企业都是采用的异型导体。采用异型导体，压实系数能达到0.98。采用异型导体的好处是：1、可以节省很多原材料节约成本。2、便于施工运输。3、便于直流电的远程输送。我公司是一家欧洲著名的铜型材生产商。能提供异型铜导体。我们在欧洲是耐克森、普睿斯曼的合作伙伴。现在刚刚在国内进行推广，期望能为中国的电缆行业作出贡献。如有需要了解的，欢迎和我联系。我可以提供样品给您参考。



                        联系人：刘先生

                        邮件：liujinrong@isodraht.cn





111 --- 2011-11-08 13:21:21

2

搞得确实是很好看

电线电缆 --- 2011-11-08 13:27:58

3

国内造的电缆，大的电缆就是这个导体搞不成这样，小的电线就是绝缘很少有搞外面着色，都是一层挤
anan204 --- 2011-11-08 15:08:12

4

这种想法很有创意，并且我们公司也试验过，可以完成。以国内电缆技术能力来看，只要能生产异型裸铝线的应该都有能力设计生产。

1.关键是这种结构导线是不是拉出来的，如果是，估计磨损比较大，生产率不高。

2.此结构会改变导体外径及电场分布，根据标准规定的绝缘厚度是否满足，可能还要国家鉴定，不敢随意供货，这可是关系城市供电网的安全。

3.再就是导体结构不符合3956的要求，也需要国家鉴定

所以，此类电缆真正要实现生产供货，还要等国家出台相关标准，漫长啊。。。





eighth --- 2011-11-08 16:49:06

5

新东西，关注一下
djt7009 --- 2011-11-08 17:13:37

6

围观一下，不可能实现的东东。
lb7216322 --- 2011-11-09 07:55:09

7

实用不实用很关键啊···

qinroxin --- 2011-11-09 08:44:58

8

关注……
ljr1978 --- 2011-11-10 08:37:25

9

在国内，目前就我公司能生产这种单导体。这种导体刚开始在中国市场推广。对于绝缘等都是和圆形的是一个道理。他的特点是，采用异型的铜导体绞合后压实系数可以达到0.98，一般的圆形的单导体，绞合压实系数只能做到0.9。所以说采用这种技术可以节约原材料，提高电缆的阻水效果。同时便于高压直流的远距离输送。对于海底电缆来说，可以节约阻水材料，增加阻水效果。在欧洲耐克森、普睿斯曼、ABB等都是用的异型导体。他们的导体就是我公司生产的。我公司是欧洲三大型材供应商之一，已经有200多年的历史了。

我这里有样品资料，有兴趣的欢迎和我联系，联系方法见上面！

Cable888 --- 2011-11-10 09:03:58

10

 good
电线电缆喷码机 --- 2011-11-11 08:41:33

11

我觉得这个做法是比圆形的好啊，应该推行。把电缆导体做成这样，国外技术啊，国内是少见！
ZHANGTAOC --- 2011-12-02 13:13:01

12

只可惜生产速度应该不高,难推广

CYX001 --- 2011-12-02 14:20:07

13

确实，国内没有一个引导标准
Worldwhw --- 2011-12-03 21:23:44

14


我也发一个。
sjj3112412 --- 2012-04-18 11:27:29

15

baihe --- 2012-07-07 16:17:55

16

学习了！

rsj0315 --- 2012-07-08 17:41:11

17

不错
deepin --- 2012-07-08 21:41:34

18

新技术，在导体电阻相同的前提下，材料消除能节约2%？研究过吗？

xieminghui --- 2012-07-09 15:11:08

19

关注
812353514 --- 2012-07-11 18:36:33

20

这个技术 最先是铝合金电缆采用的  如果用铜搞这样 工艺会比较麻烦

因为一般中压i以上电缆采用的都是硬铜     在绞合的 过程中 不会出现单丝绞制变形的情况    这样就要要求拉丝成异型  那么在拉丝  绞制过程的上盘会呈现一个比较大的难题      最后成品的 电磁场  以及肌肤效应 国内没做过类似的实验  所以这种产品上市 会晚时间的

bbyl1110 --- 2012-10-22 11:56:55

21

说实在的，这种导体的做法我几年前就构思过。当然也看到铝合金上有类似的结构，碳纤维芯导线就是做成瓦楞形的。有两个疑问：1、不知道这个导体中心线是不是外径相对较大的退火铜杆？<div>2、绞合之后是不是过模子，还要轻微的有一点紧压？</div><div>说实在的比我设想的还要好，切面上看不到任何缝隙，非常高明！</div>
rsj0315 --- 2012-10-22 14:50:51

22

大截面海底电缆要是用这中导体会有什么不妥之处呢？？？



jzligy --- 2013-01-11 17:25:18

23

这种结构非常好，只是异形单线不知是怎么加工的？另外，每一层的瓦型尺寸一样吗？
ZHANGTAOC --- 2013-02-25 16:00:33

24

想过

感之悟 --- 2013-06-18 17:15:26

25

国外的就是精致啊，估计价格不菲，但在国内就搞出来了，价格也卖不出去啊，

善良的人 --- 2014-12-27 18:27:44

26

我的QQ1447867422 探讨一下
yxiaoxiao --- 2015-08-08 15:23:18

27

是个不错的想法

jeansenzo --- 2015-08-28 18:01:24

28

导体采用型线，铝型线可以挤出，不知道铜型线是否是压轮压出？

关键技术是型线绞合，分线板要根据导体结构进行调整。

wj1978 --- 2016-07-26 14:49:30

29

我司可生产此导体，电话13776178385 太仓利里达尔线材  汪先生
fademan --- 2017-07-23 20:08:10

30

这种结构，确实很好，我们有股成产经验，铜导体，而且截面很大。节约的材料，这么说吧，理论计算可以比紧压圆形减小3mm以上，填充系数可达96%。上面有朋友说可以改变导体表面的电场分布，这个我很想请教一下。
fademan --- 2017-07-23 20:09:55

31

电场分布是如何改变的呢？
kkongshu --- 2017-12-15 15:49:25

32

这个应该是圆形单丝经辊压成型绞合出来的吧
kkongshu --- 2017-12-15 15:53:22

33

这个是圆形单丝经辊压成型绞合出来的吧。请问现在国内做到哪一步了？
liqi6 --- 2020-02-22 11:01:59

34

是的
wpfxxxysh --- 2020-06-06 10:36:23

35

现在这种异形单丝紧密圆形导体在国内基本已经全部推广开了，生产方式和圆形单丝有部分区别，但是总体还是一样的。单丝也是拉丝机拉制，区别是圆单丝绞合时各层单丝规格是一样的，而这种异形单丝因为拼合结构的问题每一层的单丝是不一样的，拉丝时需要每层分别拉制。另外，异形单丝紧密圆导体的芯线不是一根粗铜杆，而是一根细圆铜丝，在这根圆铜丝的基础上通过一层层的拼合紧压来生产的，因为单丝是瓦楞形的，绞制的师傅需要时刻关注单丝翻身的问题。相比于圆形单丝，异形单丝紧密圆导体无论拉丝还是绞制都要麻烦许多，但是导体单丝间更紧密空隙几乎被消除了，绞合导体减径效果很好，70的导体可以减径0.5mm，300的导体减径超过1mm。
wpfxxxysh --- 2020-06-06 10:42:18

36

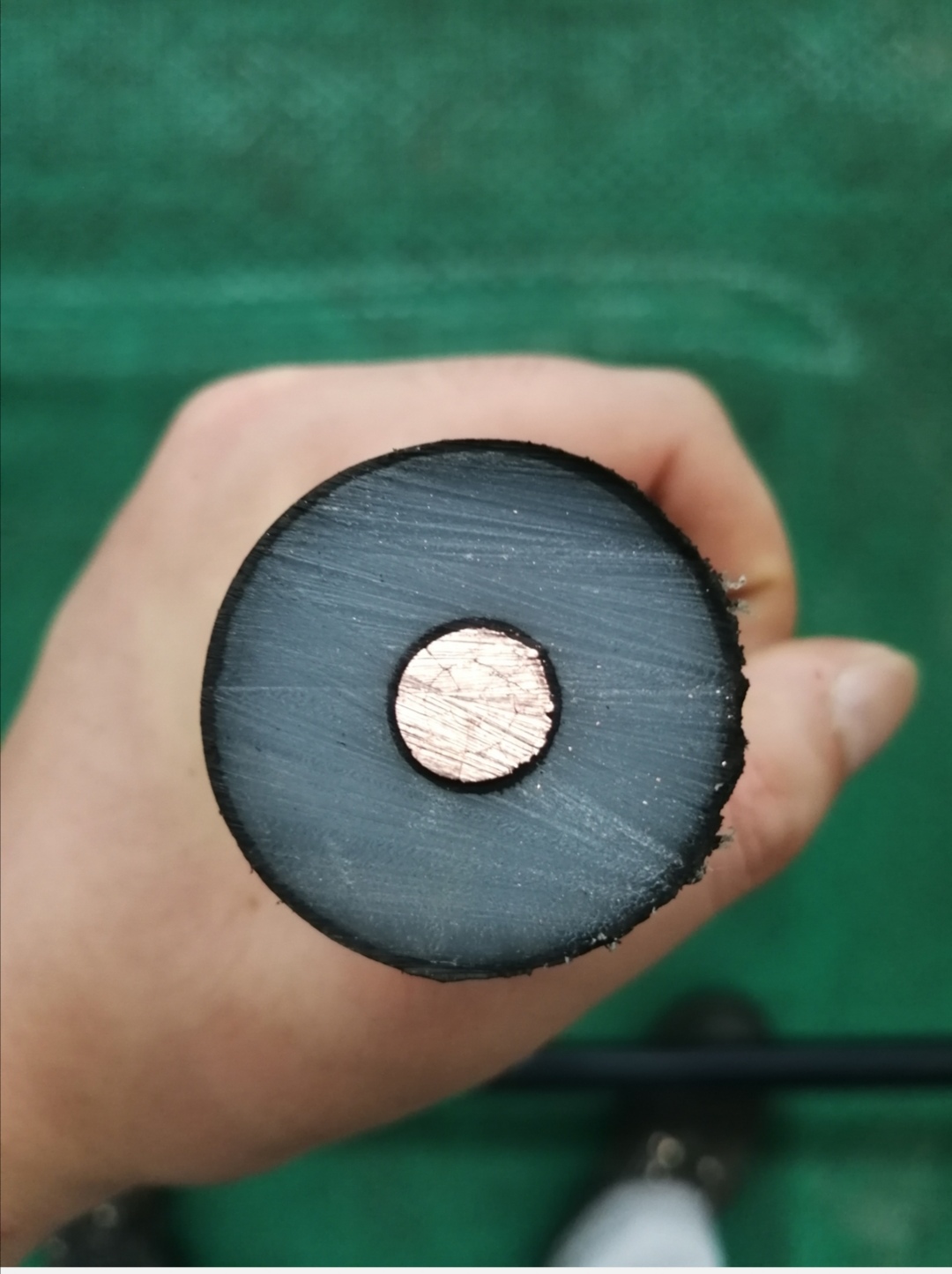

Screenshot_20200606_104342.jpg?上个图吧，用异形单丝紧密圆70mm2导体生产的26/35KV单线?
